通過水輔助法CVD工藝制備在SiO2/Si襯底上快速生長單層石墨烯薄膜
西安pg電子官方生物可以提供各種進口或者國產(chǎn)的薄膜，尺寸可定制；各種基底以及外延的薄膜；品質高；有關技術資料歡迎咨詢。同時提供各種二維材料；石墨烯、氮化硼、二硫化鉬、CVD生長的薄膜、晶體、異質結、薄膜（藍寶石、PET、銅膜、石英、云母、銀膜、SOI基底、Si玻璃基底）等材料。
通過水輔助法CVD工藝制備在SiO2/Si襯底上快速生長單層石墨烯薄膜
通過化學氣相沉積（CVD）在介質基板上無金屬生長**單層石墨烯膜對于開發(fā)基于高性能石墨烯的電子和光電器件具有重要意義。然而，由于介質基板的催化活性很低（基本可以忽略不計），現(xiàn)有CVD工藝的結構均勻性（生長質量）差，生長速率緩慢。
近日,有課題組報告了一種水輔助法CVD工藝，可以在不使用金屬催化劑，不需要超高溫的條件下，在SiO2/Si襯底上快速生長出單層石墨烯薄膜。即使只有微量的水存在，也能夠形成結構缺陷明顯減少的優(yōu)良石墨烯單層薄膜。
具體實驗過程：用丙酮和異丙醇依次沖洗SiO2/Si（SiO2的厚度為290nm）基板1小時，然后裝入水平熔融石英管（內(nèi)徑為22mm）中, 在Ar中退火10分鐘以除去殘留的有機物質，然后將CH4 / H2的氣體混合物以流速為17.5 / 75sccm通入石英管中，用于石墨烯的生長。通過使用0~20sccm的Ar氣流將水蒸氣注入管中以輔助石墨烯的生長。生長后，關閉CH4 / H2氣流（和用于水輔助生長的Ar氣流）并在Ar中將樣品快速冷卻至室溫。

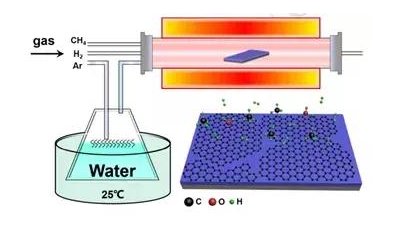

在SiO2 / Si襯底上水輔助CVD法生長石墨烯的示意圖。通過使用氬氣流將水蒸氣注入石英管中。水浴用于將水源的溫度保持在25℃。
水能夠同時提高石墨烯薄膜的結構均勻性和生長速率，可能因為其溫和的氧化作用和加速從SiO 2 / Si基底釋放氧的作用，并且通過降低生長動力學勢壘使單層石墨烯快速生長。這項工作為介質基板上**石墨烯的**可控CVD生長提供了有利基礎。
Al2O3上鍍Si薄膜
γ-Al2O3/Si硅基外延薄膜
γ-Al2O3/Si異質結構薄膜
Si/Al2O3/Si薄膜
Si+SiO2+Si(SOI基片)
Si/SiO2/Si復合材料
Si/SiO2/p-Si結構材料
Pt/Ti/SiO2/Si Au/Cr/Si基片
Pt/Ti/SiO2/Si基片
Au/Cr/Si基片
4H-SiC上鍍4H-SiC薄膜P型
4H-SiC上鍍4H-SiC薄膜P型（4H-SiC?Epitaxial?Film?on?4H-SiC,?P?type)
p型4H-SiC單晶
4H-SiC同質外延薄膜
4H-SiC材料p型摻雜材料
SiC 3C薄膜
PECVD生長3C結構SiC外延薄膜
3C-SiC（100）薄膜
Si+SiO2薄膜
Si/SiO2薄膜
Si襯底SiO2薄膜
Si/SiO2/Ta/Cu薄膜
常規(guī)厚度300nmSiO2
LaAlO3+SrTiO3薄膜
LaAlO3/SrTiO3鈣鈦礦結構氧化物薄膜
SrTiO3/LaAlO3/SrTiO3(001)異質結
SrTiO3(001)襯底上外延制備10晶胞層厚度的LaAlO3薄膜
Al2O3+YBCO薄膜10x10x0.5 mm
Al2O3+YBCO薄膜10x5x0.5 mm
Al2O3+YBCO薄膜3" dia.x0.5 mm
Al2O3/YBCO功能外延薄膜
YBCO/CeO2/Al2O3雙面超導外延薄膜
YIG單晶外延薄膜GGG襯底
釔鐵石榴石YIG外延薄膜GGG襯底
釔鐵石榴石（Yttrium Iron Garnet）在GGG襯底外延薄膜
Al2O3+ZnO薄膜
Al2O3/ZnO薄膜
CVD生長ZnO/GaN/Al2O3薄膜
Al2O3襯底上外延生長ZnO薄膜
SrRuO3薄膜
SrTiO3基底SrRuO3薄膜50nm
SrTiO3襯底上生長SrRuO3薄膜
SrRuO3/SrTiO3人工薄膜
SrRuO3/SrTiO3薄膜
TiO2薄膜
鈉鈣玻璃基底TiO2薄膜
二氧化鈦(TiO2)薄膜(鈉鈣玻璃基底)
ZnO/Au納米復合物
ZnO +Au+Cr
ZnO/Au/Cr復合薄膜
ZnO/Au/ZnO多層膜
ZnO+SiO2薄膜
熔融石英基底ZnO/SiO2薄膜
ZnO/SiO2復合薄膜
SiO2/Si襯底制備ZnO薄膜
Ge/ZnO/SiO2薄膜
ZnO+鈉鈣玻璃
鈉鈣玻璃基底ZnO薄膜
ZnS/CuInS/Mo/鈉鈣玻璃襯底上射頻濺射ZnO:Al薄膜
ZnO+Pt+Ti
Ti/Pt/ZnO復合薄膜
Ti/ZnO/Pt 復合薄膜
Pt/Ti/ZnO復合薄膜
Pt/Ti/SiO2/Si基片
以上資料來自西安pg電子官方生物小編（zhn2020.12.14）
溫馨提示：僅用于科研！
pg電子官方微信公眾號
官方微信
庫存查詢
