中文名稱：稀土Yb摻雜水溶性CdS量子點(diǎn)

英文名稱：CdS∶Yb水溶性量子點(diǎn)

其它別稱：Yb摻雜的水溶性CdS量子點(diǎn)

純度：98%

包裝：mg級和g級

貨期：一周

地址：西安

廠家：西安pg電子官方生物科技有限公司

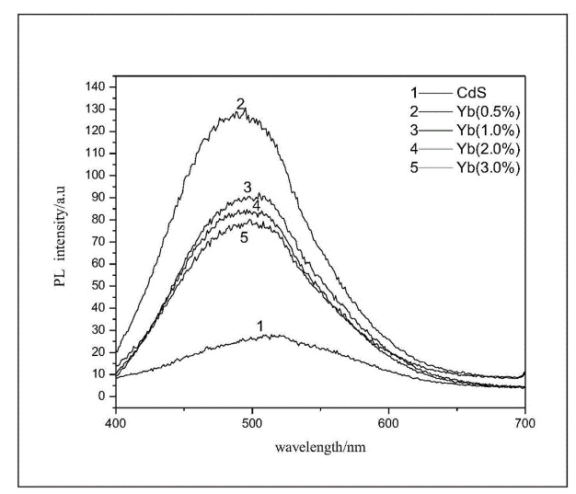

一種稀土Yb摻雜的水溶性CdS量子點(diǎn)的合成方法,選用可溶性鎘鹽作為鎘源,硫化鈉作為硫源,巰基乙酸作為穩(wěn)定劑,在水相體系中合成Yb摻雜的水溶性CdS量子點(diǎn).本操作步驟簡單,,合成條件溫和,易控制,具有簡單特點(diǎn).與CdS量子點(diǎn)相比,所得的稀土Yb摻雜的CdS水溶性量子點(diǎn)在510nm處的熒光發(fā)光強(qiáng)度(130.8)約為純CdS量子點(diǎn)熒光發(fā)光強(qiáng)度(25.7)的5.2倍,近似球狀形貌,顆粒直徑大約為4nm.在LED發(fā)光領(lǐng)域具有重要的應(yīng)用前景.

一種Yb摻雜的水溶性CdS量子點(diǎn)的合成方法，其特征在于：選用可溶性鎘鹽作為鎘源，硫化鈉作為硫源，巰基化合物作為穩(wěn)定劑，在水相體系中摻雜Yb元素合成摻雜型的水溶性CdS量子點(diǎn)，包括以下步驟：

(1) 在容器內(nèi)，將可溶性鎘鹽、可溶性鐿鹽、巰基乙酸溶于蒸餾水中，其中Cd2+與Yb3+的摩爾和與疏基乙酸SH?的摩爾比為1∶2.00～3.00，得到含金屬離子的前驅(qū)體溶液；

(2) 往步驟(1)中所得前驅(qū)體溶液中通入惰性氣體，用NaOH將溶液pH值調(diào)節(jié)為5.00～6.50，再加入硫化鈉，S2?與Cd2+的摩爾比為1～3∶4；

(3) 將步驟(2)所得混合溶液充分?jǐn)嚢?～12min，停止通入惰性氣體，并將混合溶液置于80～100℃的反應(yīng)器中加熱回流0.2～9h，反應(yīng)結(jié)束后冷卻至室溫，得到CdS∶Yb水溶性量子點(diǎn)；

(4)將步驟(3)所得CdS∶Yb水溶性量子點(diǎn)用無水乙醇進(jìn)行洗滌純化，即得所述的Yb摻雜的水溶性CdS量子點(diǎn)。

量子點(diǎn)定制產(chǎn)品目錄：

乙二胺功能化MoS2熒光量子點(diǎn)

二硫化鉬量子點(diǎn)修飾二氧化鈦納米管，納米片

MoS2量子點(diǎn)負(fù)載花球狀CuInS2

二硫化鎢/二硫化鉬量子點(diǎn)

MoS2量子點(diǎn)摻雜聚苯乙烯材料

廠家：西安pg電子官方生物科技有限公司

碲化鎘CdTe量子點(diǎn)修飾燈塔探針

g-CN量子點(diǎn)修飾球形鎢酸鉍BiWO

氮化硼量子點(diǎn)修飾納米環(huán)狀磁性氧化石墨烯復(fù)合材料

NiPS3量子點(diǎn)修飾氮摻雜介孔碳

PbS量子點(diǎn)修飾TiO2納米棒陣列

CdS量子點(diǎn)修飾TiO2納米棒陣列

i量子點(diǎn)修飾C摻雜二維BiOCl納米片

石墨烯量子點(diǎn)修飾BiOI/PAN柔性纖維|碘氧化鉍(BiOI)

GQDs修飾BiOI/PAN纖維復(fù)合材料(GQD-BiOI/PAN)

以上資料來自小編axc,2022.03.15

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
