中文名稱：CdSe量子點/氧化石墨烯復合物

簡稱：CdSe/GO

純度：98%

包裝：mg級和g級

貨期：一周

地址：西安

廠家：西安pg電子官方生物科技有限公司

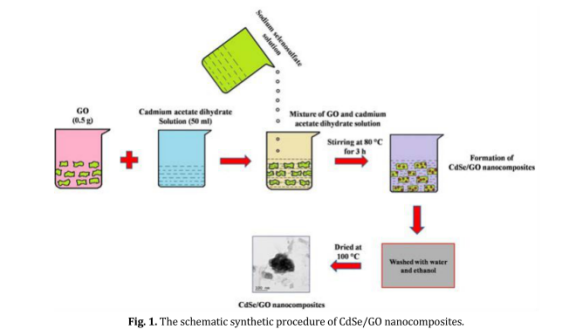

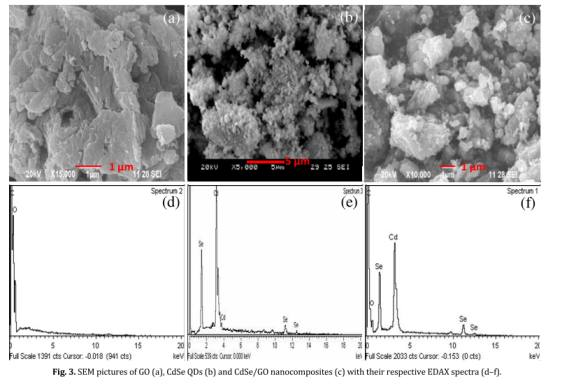

采用一種簡單的化學沉淀法成功合成了CdSe量子點與氧化石墨烯(GO)的復合材料.紫外-可見吸收光譜顯示,CdSe量子點和CdSe/GO納米復合材料的吸收邊分別出現在583和556nm處.與純CdSe量子點相比,GO層上的CdSe量子點的尺寸減小,由于量子限制效應,CdSe/GO納米復合材料的光吸收波長在藍移,從而拓寬了CdSe/GO納米復合物的光吸收范圍.PL光譜圖顯示CdSe量子點的可見光區的強寬發光峰出現在缺陷態的603nm,而在576nm處觀察到CdSe/GO納米復合材料的發射峰,峰位藍移,光猝滅.GO表面上CdSe量子點的修飾改變了GO層間相互作用的范德華力和CdSe量子點與GO片相互作用的靜電作用力.這些相互作用導致能級的變化,使得CdSe/GO納米復合的發射峰藍移.由于復合物中電子-空穴對的復合被**,CdSe/GO納米復合材料的光致發光強度低于CdSe量子點,此對應于CdSe量子點到GO板的界面電荷轉移.PL研究表明,GO修飾CdSe可電子-空穴對的分離.EIS測量方法進一步研究了CdSe量子點和CdSe/GO納米復合材料的電荷輸運行為.結果顯示,加入GO后,CdSe量子點的阻抗值減小,表明GO的引入降低了電荷轉移電阻,其界面電荷轉移.因此,CdSe/GO納米復合材料具有較高的電荷分離效率,可以其光催化活性。

量子點定制產品目錄：

鐠摻雜CdS量子點

錳銅摻雜硫化鎘CdS量子點

Cu摻雜ZnCdS量子點

Cu摻雜ZnInS量子點

稀土Yb摻雜水溶性CdS量子點

廠家：西安pg電子官方生物科技有限公司

錳修飾CdTe量子點

雙硫腙包覆CdTe碲化鎘量子點

聚乙烯亞胺功能化CdTe量子點

巰基吡啶功能化CdTe量子點

多壁碳納米管-CdTe量子點復合材料

金納米顆粒-碲化鎘量子點材料（AuNPs/CdTe QDs）

銀納米粒子-CdTe量子點復合材料（AgNPs/CdTe QDs）

以上資料來自小編axc,2022.03.15

以上文中提到的產品僅用于科研，不能用于人體。
