通過(guò)在半導(dǎo)體量子點(diǎn)摻雜進(jìn)其它金屬離子，保留被摻雜量子點(diǎn)的優(yōu)點(diǎn)。此外，摻雜量子點(diǎn)具有良好的熱和光化學(xué)穩(wěn)定性，摻雜CdS量子點(diǎn)，如Cu-dopedCdS，Zn-dopedCdS，Mn-dopedCdS等等。這些摻雜量子點(diǎn)都是在有機(jī)溶劑體系(如十八烯和三辛基膦)中，

我們將在水溶液中一步合成鍺摻雜硫化鎘量子點(diǎn)，條件溫和，過(guò)程簡(jiǎn)單，并且避免了復(fù)雜的相轉(zhuǎn)移和分離提純步驟，光學(xué)穩(wěn)定性好。摻雜鍺后，可進(jìn)一步降低CdS量子點(diǎn)。

水溶性鍺摻雜硫化鎘量子點(diǎn)(Ge:CdSd-dots)的合成方法

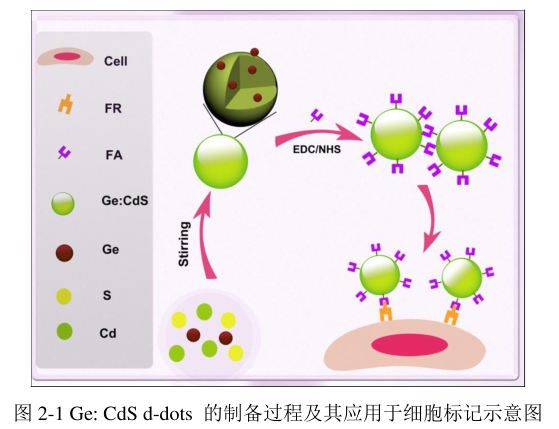

在室溫下采用一步法合成水溶性Ge-dopedCdSd-dots。具體步驟如下：

(1)**配制3.5×10-3mol/L的Na2GeO3溶液,將0.183gGeO2加入0.2mol/L的NaOH溶液中，攪拌反應(yīng)過(guò)夜。

(2)取10mL的1.0×10-2mol/LCdCl2溶液和2.8mL的3.5×10-3mol/LNa2GeO3溶液混合加入到100mL錐形瓶中，再加入10mL，1.0×10-2ML-Cys溶液，接著用1.0mol/LNaOH溶液調(diào)節(jié)體系的pH至7.0，在高速攪拌條件下逐漸滴入20mL新制的5×10-3mol/LNa2S溶液，攪拌反應(yīng)9h。得到亮黃色溶液用乙醇沉淀、離心分離，真空干燥得到固體粉末。

水溶性鍺摻雜硫化鎘量子點(diǎn)(Ge:CdSd-dots)的形貌與尺寸表征

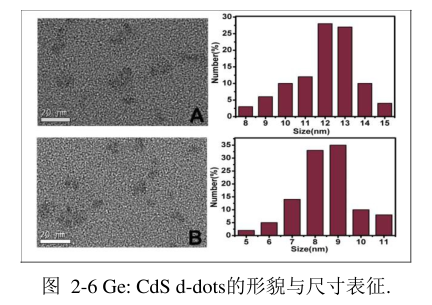

采用透射電子顯微鏡(TEM)來(lái)表征材料的形貌，結(jié)果如圖2-6所示。圖2-6A，B分別為CdSQDs與Ge:CdSd-dots的TEM圖和粒徑分布圖。在透射電子顯微鏡下可觀察到CdSQDs與Ge:CdSd-dots粒徑分布均勻，平均粒徑分別在12±3nm和9±2nm，即摻雜鍺后，量子點(diǎn)粒徑變小。

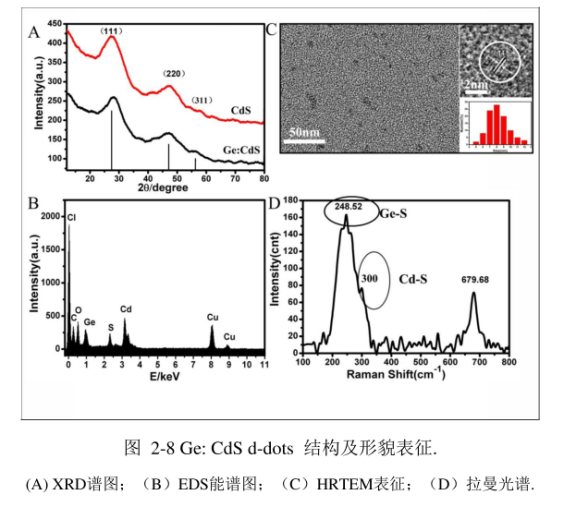

量子點(diǎn)定制產(chǎn)品目錄：

CdS修飾CdSe量子點(diǎn)液溶膠

多巴胺修飾氧化鉬量子點(diǎn)

硅基配體修飾全無(wú)機(jī)鈣鈦礦量子點(diǎn)

透明質(zhì)酸修飾量子點(diǎn)納米粒子

萬(wàn)古霉素修飾黑磷量子點(diǎn)抗菌劑

鄰苯二胺修飾熒光碳點(diǎn)(CDs-OPD)

2-己基癸酸修飾全無(wú)機(jī)鈣鈦礦量子點(diǎn)材料

透明質(zhì)酸修飾鈰納米量子點(diǎn)

PEI修飾量子點(diǎn)（PEI-QDs）

透明質(zhì)酸修飾氟化石墨稀量子點(diǎn)

FAX修飾金屬鹵素鈣鈦礦量子點(diǎn)

多面體低聚倍半硅氧烷(POSS)修飾CdSe/CdS/ZnS核殼量子點(diǎn)

羧基修飾碳量子點(diǎn)

碲化鋅修飾摻銅硒化鋅量子點(diǎn)

Cu離子摻雜的ZnSe量子點(diǎn)(quantumdots,QDs)

錳摻雜硫化鋅量子點(diǎn)

ZnS量子點(diǎn)修飾石墨烯納米復(fù)合材料

廠家：西安pg電子官方生物科技有限公司

以上資料來(lái)自小編axc,2022.03.08

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
