高氯酸銨(AP，NH4ClO4)是復(fù)合固體推進(jìn)劑(CSP)中常用的強(qiáng)氧化劑，通常占CSP總質(zhì)量的70%以上�；�于此，CSP的燃燒性能，特別是燃燒速率等，與AP的熱分解性能密切相關(guān)。

采用冰晶模板法在不添加任何化學(xué)修飾劑的基礎(chǔ)上，成功在MXene納米片上原位合成了CuO納米粒子，并以此制備出了MXene負(fù)載的氧化銅納米復(fù)合材料(MCNs)。通過該方法制備出CuO納米粒子可以穩(wěn)定均勻地分散在MXene納米片表面(圖1)。

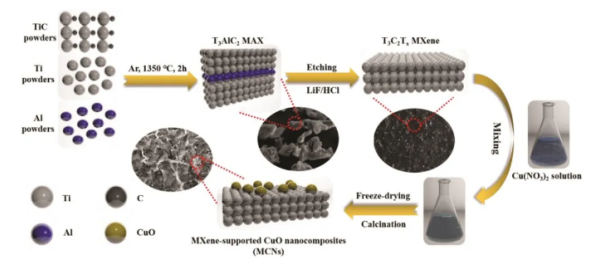

圖1：制備MXene負(fù)載CuO納米復(fù)合材料(MCNs)的流程示意圖從MXene與CuO的比例出發(fā)，研究了不同比例的CuO(5, 10, 20, 30, 40 and 50 wt%)負(fù)載在MXene納米片上對(duì)納米復(fù)合材料(MCNs-1, MCNs-2, MCNs-3, MCNs-4, MCNs-5, MCNs-6)的微觀形貌、比表面積以及催化性能等方面的影響。

研究結(jié)果表明，原位生長的CuO納米粒子的比例可以對(duì)其在MXene納米片上的分散造成影響(圖2)。一定比例的CuO納米粒子可以均勻地分散在MXene納米片上，但隨著比例的增加，CuO納米粒子會(huì)聚集成不規(guī)則的納米片。同時(shí)，CuO納米粒子的比例也**影響MCNs的比表面積與孔徑分布(圖3)。CuO納米粒子負(fù)載在MXene納米片上可以**增加比表面積，并產(chǎn)生豐富的介孔。

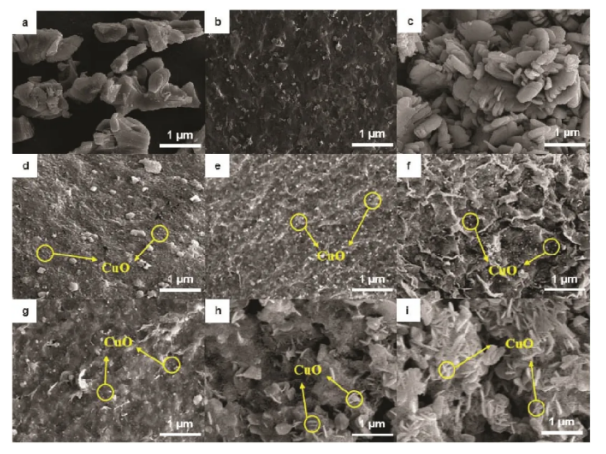

圖2：(a) 純MAX，(b) 純MXene，(c) 純CuO，(d) MCNs-1，(e) MCNs-2，(f) MCNs-3，(g) MCNs-4，(h) MCNs-5和(i) MCNs-6的SEM圖像

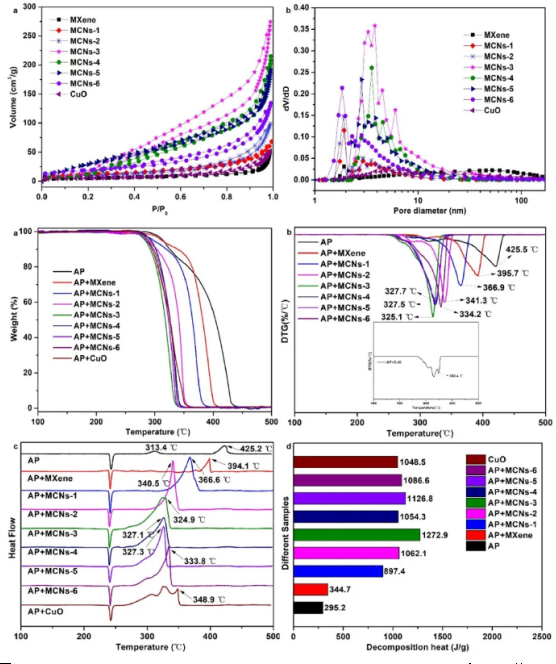

圖3：MXene、MCNs-1、MCNs-2、MCNs-3、MCNs-4、MCNs-5、MCNs-6和CuO的N2吸附-解吸附等溫線(a)和孔徑分布(b)

MCNs在催化AP熱分解方面表現(xiàn)出了**的催化活性(圖4)，這種高活性歸因于MCNs具有較大的比表面積，可以為AP提供更多的催化活性中心和接觸面積，同時(shí)，介孔結(jié)構(gòu)也可以通過改善催化過程中的物質(zhì)運(yùn)輸從而促進(jìn)AP的熱分解。此外，通過研究MCNs與AP的比例獲得了MCNs和AP的較佳配比(圖5)。

圖4：(a) 熱重分析(TGA)，(b) 導(dǎo)數(shù)熱重分析(DTG)，(c) 高氯酸銨(AP)在2 wt%催化劑(MXene、MCNs-1、MCNs-2、MCNs-3、MCNs-4、MCNs-5、MCNs-6、CuO)存在和不存在下的差示掃描量熱分析(DSC)曲線，以及(d) 在有催化劑和沒有催化劑的情況下AP分解過程中的熱釋放

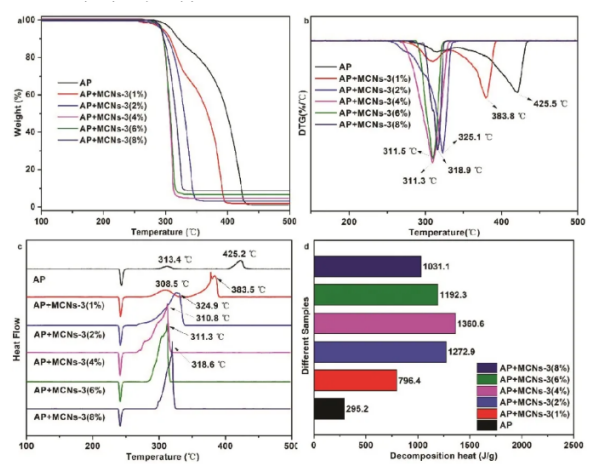

圖5: (a) 熱重分析(TGA)，(b) 導(dǎo)數(shù)熱重分析(DTG)，(c) 高氯酸銨(AP)在不同比例催化劑(MCNs-3，1%，2%，4%，6%，8%)存在和不存在時(shí)的差示掃描量熱分析(DSC)曲線，以及(d) AP在有催化劑和沒有催化劑時(shí)分解過程中的熱釋放

通過冰晶模板法在不添加任何化學(xué)修飾劑的情況下，快速簡便地合成出具有大表面積以及介孔結(jié)構(gòu)的納米復(fù)合材料，可以為金屬氧化物納米復(fù)合催化劑的設(shè)計(jì)提供新思路，這對(duì)開拓金屬氧化物在催化AP熱分解領(lǐng)域的應(yīng)用具有重要意義。

西安pg電子官方生物科技有限公司經(jīng)營的產(chǎn)品種類包括有：合成磷脂、高分子聚乙二醇衍生物、嵌段共聚物、磁性納米顆粒、納米金及納米金棒、近紅外熒光染料、活性熒光染料、熒光標(biāo)記的葡聚糖BSA和鏈霉親和素、蛋白交聯(lián)劑、小分子PEG衍生物、點(diǎn)計(jì)化學(xué)產(chǎn)品、樹枝狀聚合物、環(huán)糊精衍生物、熱門**原料藥、大環(huán)配體類、熒光量子點(diǎn)、透明質(zhì)酸衍生物、石墨烯或氧化石墨烯、碳納米管、富勒烯。

相關(guān)定制如下：

碳納米管(CNTs)負(fù)栽氧化鋅(ZnO)粒子復(fù)合材料

ZnO/Ni—Zn鐵氧體復(fù)合材料

納米ZnO-Fe2O3復(fù)合材料

層狀ZnO/RGO復(fù)合材料

納米ZnO-SiO2復(fù)合填充超高分子量聚乙烯(UHMWPE)復(fù)合材料

納米ZnO和SiO2共混填充UHMWPE復(fù)合材料

ZnO/SnO2復(fù)合材料

納米ZnO/白云母復(fù)合材料

納米ZnO/HDPE復(fù)合材料

魔芋葡甘聚糖/ZnO納米復(fù)合材料（KGM/ZnO）

聚丙烯接枝馬來酸酐改性納米ZnO/聚丙烯復(fù)合材料

nano-ZnO/聚丙烯(PP)復(fù)合材料

氧化石墨烯與氧化鋅復(fù)合材料(ZnO@RGO)

碳納米管/ZnO納米復(fù)合材料

LLDPE/ZnO納米復(fù)合材料

TiO2/ZnO 復(fù)合材料

石墨烯-氧化鋅復(fù)合材料(GZO)

氧化鋅/活性炭復(fù)合材料(ZnO/AC)

三維花狀復(fù)合材料Fe3O4-ZnO

ZnO/殼聚糖復(fù)合材料

Zn^2+/CS復(fù)合膜上生長了氧化鋅(ZnO)

聚合物-氧化鋅納米復(fù)合材料

不同形貌聚苯胺/氧化鋅復(fù)合材料

納米ZnO/PP及ZnO/CaCO3/PP復(fù)合材料

ZnO納米棒及RGO/ZnO納米棒復(fù)合材料

聚乙烯醇/淀粉/ZnO納米復(fù)合材料

PP/氧化鋅導(dǎo)熱復(fù)合材料

花狀ZnO-CHIT復(fù)合材料

核-殼結(jié)構(gòu)ZnO/TiO2復(fù)合材料

ZnO/SnO復(fù)合材料

薄片狀C(60)/ZnO納米復(fù)合材料

ZnO/石墨烯復(fù)合材料

ZnO/TiO2復(fù)合材料

Au納米粒子負(fù)載的ZnO空心球復(fù)合材料

CuS/ZnO納米復(fù)合材料

二氧化鈦/氧化鋅納米復(fù)合材料

TiO2/ZnO/凹土復(fù)合材料

納米二氧化鈦(TiO2)修飾納米氧化鋅(ZnO)納米片

ZnO負(fù)載SnO<em>2</em>復(fù)合材料

聚氧乙烯-納米氧化鋅復(fù)合材料（(PEO)LiClO/n-ZnO）

碳納米纖維(CNFs)與氧化鋅(ZnO)復(fù)合材料

ZnO-CNTs納米復(fù)合材料

T-ZnO晶須改性高分子復(fù)合材料

ZnO/CoFe2O4復(fù)合材料

碳納米管MWNT-納米ZnO改性環(huán)氧復(fù)合材料

納米ZnO的SiO2基復(fù)合材料

摻鋁氧化鋅(znO:Al,ZAO)納米材料

ZnO/MgO/環(huán)氧樹脂基復(fù)合材料

ZnTe/ZnO類球狀復(fù)合材料

多孔復(fù)合材料HAPw/n-ZnO

銀負(fù)載氧化鋅復(fù)合材料Ag@ZnO

Li, Co共摻雜ZnO納米顆粒

葉酸修飾Gd3+/Yb3+摻雜ZnO納米粒子

SiO2基質(zhì)中的ZnO納米粒子

巰基丙酸分子對(duì)CdSe核殼量子點(diǎn)和ZnO納米粒子薄膜

**ZnO納米薄膜

具有**光致變色性能的WO3/ZnO納米粒子

多形態(tài)ZnO納米粒子

Zn納米粒子/ZnO納米棒

Si襯底上生長了顆粒分布均勻、致密的納米ZnO薄膜

ZnO納米顆粒(ZnO-NPs)

粒度分布均勻、分散性好的氧化鋅納米顆粒

以上內(nèi)容來自pg電子官方小編zzj 2021.5.7
