鋰離子電池作為當(dāng)下主流的移動電源，以NCM811 (Ni≥60%) 和NCA為主的高鎳三元正極材料，因具有高的放電比容量(＞200 mAh/g)及較高的放電平臺電壓(~3.8 V), 相對其它正極材料凸顯出較高的能量密度優(yōu)勢。高鎳三元正極材料結(jié)合了Ni-Co-Mn的協(xié)同效應(yīng), 在比容量和成本等方面相對于LiCoO2有較大的優(yōu)勢。然而，在大規(guī)模商業(yè)化應(yīng)用之前，NCM811仍舊有Li/Ni陽離子混排、安全性較差、循環(huán)壽命較短、高溫和高電壓下穩(wěn)定性較差等問題需要解決。本課題組巧妙地用稀磷酸和NCM811表面殘留的鋰化合物反應(yīng)，在NCM811顆粒表面形成一層具有良好鋰離子導(dǎo)電的納米磷酸鋰保護(hù)膜，再復(fù)合石墨烯或碳納米管，獲得一層具有良好鋰離子和電子混合導(dǎo)電性能的多功能涂層，使NCM811材料的電化學(xué)性能、安全性能和儲存性能都得到了**的提高。

1、 磷酸鋰涂層包覆三元材料/石墨烯

通過濕化學(xué)法利用稀磷酸將NCM811表面的殘鋰（LiOH,Li2CO3）轉(zhuǎn)變成為均勻的Li3PO4涂層(LPO)，再使用高導(dǎo)電性的石墨烯(GN)將NCM811二次大顆粒連接在一起，構(gòu)建電子導(dǎo)電和離子導(dǎo)電空間結(jié)構(gòu)。

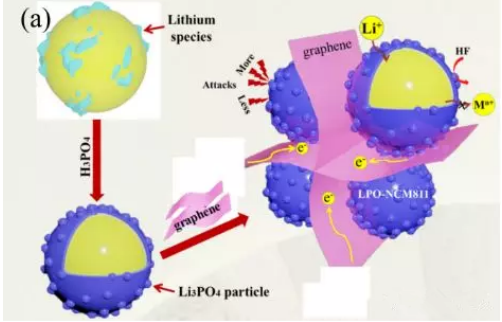

圖1 磷酸鋰涂層包覆NCM811/石墨烯的工作原理示意圖

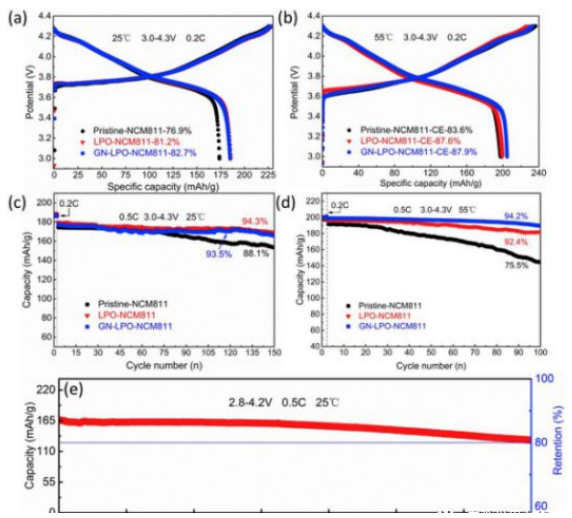

圖2 對照組和改性樣品在25℃（a）和55℃（b）下的初始充電和放電曲線，對照組和改性樣品在25℃（c）和55℃（d）3.0-4.3V的電壓范圍內(nèi)的循環(huán)性能，以及GN-LPO-NCM811/石墨的全電池在2.8-4.2V電壓范圍內(nèi)的循環(huán)性能。

多功能涂層包覆的NCM811材料無論在低溫（25℃）還是高溫（55℃）條件下，容量保持率都遠(yuǎn)遠(yuǎn)高于未改性NCM811材料。GN-LPO-NCM811/石墨紐扣型全電池同樣具有的**循環(huán)穩(wěn)定性。

2、磷酸鋰/CNTs復(fù)合涂層

利用Li3PO4和CNTs的協(xié)同效應(yīng)在單個NCM811材料二次顆粒表面構(gòu)造多功能復(fù)合涂層，并提出了由NCM811，Li3PO4，CNTs和電解質(zhì)組成的四相陰極電解質(zhì)界面，可以更加直觀理解復(fù)合涂層對高鎳三元材料改善作用機理。

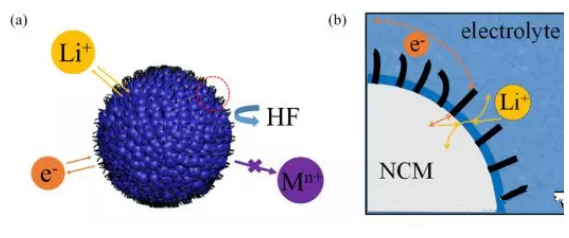

圖3 磷酸鋰/CNTs復(fù)合涂層的工作機理的示意圖和四相界面的相應(yīng)反應(yīng)機理

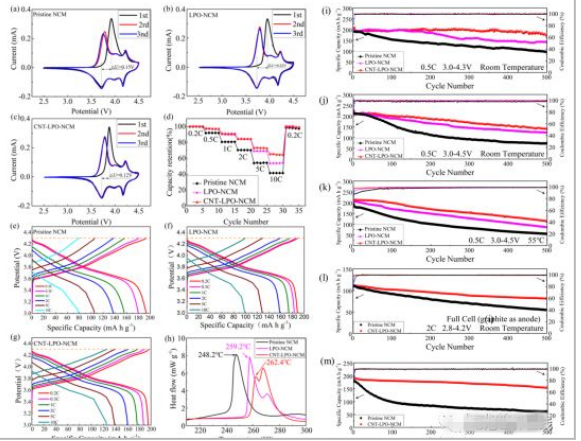

圖4 對照組NCM811（a），LPO-NCM811（b）和CNT-LPO-NCM811（c）的前三圈的循環(huán)伏安曲線。室溫下，對照組NCM811（e），LPO-NCM811（f）和CNT-LPO-NCM811（g）在3.0-4.3V電壓下不同速率的充放電曲線，差示掃描量熱法曲線（h），不同條件下的500圈循環(huán)的容量保持率(i-m)。

NCM811正極材料的電化學(xué)性能改善的原因總結(jié)為以下幾點。NCM811材料表面的非活性鋰殘留物（Li2CO3/LiOH）通過與磷酸發(fā)生化學(xué)反應(yīng)而減少。其次，均勻且薄的多功能涂層保護(hù)NCM811材料免受HF的腐蝕。第三，具有高離子電導(dǎo)率的Li3PO4涂層有利于界面處的Li+遷移。第四，具有**導(dǎo)電性的CNTs(或石墨烯)有助于提高NCM811材料表面涂層的電子電導(dǎo)率并降低電荷轉(zhuǎn)移電阻。最后，CNT（或石墨烯）和Li3PO4的組合具有一些協(xié)同效應(yīng)。CNTs由Li3PO4固定在NCM811材料顆粒表面，不易脫落，CNTs的**柔韌性可以減少Li3PO4涂層的應(yīng)力開裂，并在長循環(huán)和高速率下保持多功能涂層的完整性。

綜上所述，高鎳三元材料的循環(huán)性和導(dǎo)電性變差的主要原因是層狀結(jié)構(gòu)穩(wěn)定性較差、電解液發(fā)生分解和電解液與材料表面的副發(fā)生反應(yīng)，而在三元材料表面包覆一層很薄的物質(zhì)可以**的避免正極材料和電解液的直接接觸，可以提高材料的熱穩(wěn)定性、結(jié)構(gòu)穩(wěn)定性、倍率性能和循環(huán)性能等。使用不同的材料構(gòu)造多功能復(fù)合涂層，構(gòu)建電子導(dǎo)電和離子導(dǎo)電空間結(jié)構(gòu)，這種新穎的策略可以用于開發(fā)高性能的高鎳三元正極材料的產(chǎn)業(yè)化技術(shù)，促進(jìn)高鎳三元正極材料的快速產(chǎn)業(yè)化和應(yīng)用范圍。

西安pg電子官方生物可以提供碳負(fù)極材料、合金類負(fù)極材料、錫基負(fù)極材料、含鋰過渡金屬氮化物負(fù)極材料、Fe2O3、Co3O4、TiO2以及金屬硫化物等復(fù)合電極材料及鈦基氧化物及其復(fù)合材料,包括Co摻雜的Li4Ti5O12納米纖維,Pd/CeO2-TiO2納米纖維膜和N-TiO2/g-C3N4復(fù)合材料等一系列鋰離子電池負(fù)極材料，支持定制。

相關(guān)定制列表

TiO2鋰離子電池負(fù)極材料

NiSnO_3/石墨烯復(fù)合材料

磷酸錳鋰/石墨烯復(fù)合材料

二硫化鈦作為鋰離子電池負(fù)極材料

Cr2O3/TiO2電池負(fù)極材料

Si/TiO2鋰離子電池負(fù)極材料

鋰離子電池負(fù)極材料TiO2/石墨烯

蜂窩狀的TiO2/石墨烯(GNs)復(fù)合材料

納米結(jié)構(gòu)TiO2/碳納米纖維復(fù)合材料

TiO_2/石墨烯(TiO_2/G)復(fù)合材料

TiO2/石墨烯復(fù)合鋰離子電池負(fù)極材料

納米結(jié)晶態(tài)鈦酸鋰-二氧化鈦復(fù)合材料

納米金屬氧化物V_2O_5(TiO_2)/S復(fù)合材料

鋰離子電池Si基復(fù)合材料Si/TiO2及Si/TiO2/C

層狀堆疊的TiO2/MoS2核殼結(jié)構(gòu)復(fù)合材料

TiO2(B)-C納米纖維復(fù)合材料

TiO/C納米復(fù)合材料

鋰離子電池α-Fe2O3/C復(fù)合材料

石墨烯-TiO2(B)納米管復(fù)合材料

Li4 Ti5 O12納米片/TiO2納米顆粒復(fù)合材料

NiO/TiO2-B一維復(fù)合納米材料

一維納米結(jié)構(gòu)TiO2/碳納米纖維復(fù)合材料

復(fù)合Sn,Si等高容量的負(fù)極材料

Si@TiO2復(fù)合蛋黃-蛋殼結(jié)構(gòu)鋰離子電池負(fù)極材料

Li4Ti5O12/TiO2復(fù)合材料

碳納米管基NixSy,MoS2,TiO2納米復(fù)合材料

鋰離子電池負(fù)極的硅/二氧化鈦/碳復(fù)合材料Si@void@TiO

Cr2O3/TiO2復(fù)合材料

SiO2@TiO2復(fù)合材料

N-摻雜C包覆TiO2納米復(fù)合材料

TiO2-Carbon復(fù)合材料

V2O5(TiO2)/S復(fù)合材料

石墨相氮化碳g—C3N4包裹的SnO2-TiO2納米復(fù)合材料

Fe2O3/TiO2納米管通管陣列

二氧化鈦負(fù)載硫復(fù)合材料HC-TiO2/S復(fù)合材料

鋰離子電池負(fù)極材料TiO_2與TiO_2/GO

摻雜的雙連續(xù)介孔二氧化鈦和碳的復(fù)合材料

Cu2O@TiO2核-殼復(fù)合材料

豌豆?fàn)畹腟b@TiO2復(fù)合材料

新型TiO2-B@NiO納米復(fù)合結(jié)構(gòu)

還原石墨烯氧化物/TiO2B復(fù)合材料

鋰離子電池C/Si復(fù)合材料TiO2/Si復(fù)合材料

鈦基負(fù)極材料(Li4Ti5O12和TiO2）

SnO2@TiO2復(fù)合材料

鈦酸鋰Li4Ti5O12/銳鈦礦型TiO2作為鋰離子電池負(fù)極材料

二氧化鈦介孔材料用于鋰離子電池負(fù)極材料

三組元CuO-Cu-TiO2納米管陣列復(fù)合材料

TiO2/石墨烯及TiO2/Fe3O4復(fù)合材料

p-n異質(zhì)結(jié)NiO/TiO2納米復(fù)合材料

Si/TiO_2/C鋰離子電池負(fù)極復(fù)合材料

鈦基氧化物/CNT負(fù)極多孔納米復(fù)合材料

鈦基鋰離子電池負(fù)極材料YiO2/Li4Ti5O12

稻殼衍生的硅基復(fù)合材料

TiO2-GNs納米復(fù)合材料

Fe3O4/Fe3C/TiO2@C復(fù)合纖維

TiO2@PC作為鋰離子電池

SnO2@TiO2復(fù)合薄膜材料

Li4Ti5012/TiO2納米復(fù)合材料

片層TiO2/SnO2復(fù)合材料

S@TiO2/PPy鋰硫電池復(fù)合正極材料

鋰離子電池負(fù)極材料Li4Ti5O12/TiO2/Ag

TiO2/石墨烯及TiO2/Fe3O4復(fù)合結(jié)構(gòu)

納米二氧化鈦/多孔碳納米纖維復(fù)合材料

鋰離子電池負(fù)極材料CoMn2O4C/Li4Ti5O12Fe2O3@TiO2

納米金屬/TiO2復(fù)合材料

碳納米管與金屬氧化物復(fù)合材料

LTO/CNFs復(fù)合材料

二氧化鈦包覆硫化亞錫(TiO2@SnS)復(fù)合材料

鋰離子電池TiO2/石墨烯納米復(fù)合材料

鋰離子電池負(fù)極材料Li_4Ti_5O_(12)

TiO2/石墨烯氣凝膠復(fù)合材料

銳鈦礦型TiO2鈉離子電池負(fù)極材料

錳氧化物及其復(fù)合物作為鋰離子電池負(fù)極材料

TiO2P2O5納米復(fù)合材料

共軛聚合物/二氧化鈦納米管復(fù)合材料

Fe3O4/TiO2復(fù)合材料

多孔Fe_3O_4復(fù)合材料

碳、二氧化鈦基納米復(fù)合材料

LTO/CNFs復(fù)合材料

Li4Ti5O12對LTO/TiO2復(fù)合材料

鈦酸鋰及炭包覆鈦酸鋰復(fù)合材料

摻雜SnO2納米晶和TiO2-Graphene復(fù)合材料

TiO2@carbon復(fù)合材料

鈦酸鋰/碳納米纖維鋰離子電池負(fù)極材料

多壁碳納米管/二氧化鈦納米復(fù)合材料(TiO2@MWNTs)

雙殼層Si/TiO2/CFs復(fù)合材料

雙殼結(jié)構(gòu)(SiO2@TiO2@C)作為鋰離子電池的負(fù)極材料

鳥巢狀TiO2納米線TiO2/Co3O4復(fù)合材料

SnO2/TiO2復(fù)合材料

互穿網(wǎng)絡(luò)結(jié)構(gòu)CNT@TiO_2多孔納米復(fù)合材料

C@MoS2,Fe3O4@C和TiO2@C材料

TiO2/RGO負(fù)極材料

TiO2@MoS2分級結(jié)構(gòu)復(fù)合材料

Li4Ti5O12-TiO2復(fù)合材料

Si@TiO2&CNTs復(fù)合材料

核殼Co3O4@a-TiO2微/納米結(jié)構(gòu)作為鋰離子電池的負(fù)極材料

以上內(nèi)容來自pg電子官方小編zzj 2021.4.27
