目的是為了改進現(xiàn)有技術的不足而提供了一種使用球滴法與化學改性法的殼聚糖微球氣凝膠的制備方法，具有三維納米多孔網(wǎng)絡結構，解決新型納米**的運載問題，其具有良好的生物官能性和相容性、血液相容性、安全性、微生物降解性，而其高比表面積也賦予了它良好的**裝載效果，所以是一種理想的**載體材料。該制備方法工藝簡捷，反應周期短，具有批量生產(chǎn)的前景。

技術方案為：一種簡易的殼聚糖微球氣凝膠的制備方法，其具體步驟如下：

(1)殼聚糖的溶解

在容器中配置乙酸溶液，量取殼聚糖粉末放入配置好的乙酸溶液中，在溫水浴條件下，機械攪拌，使殼聚糖完全溶解后，離心處理后，除氣泡，得到殼聚糖乙酸溶液；

(2)配置氫氧化鈉老化液

將氫氧化鈉粉末溶解在水中，配得氫氧化鈉溶液，并將其轉移到水槽中，磁力攪拌；

(3)制備殼聚糖微球凝膠

將步驟(1)中制得殼聚糖乙酸溶液滴加到步驟(2)中裝有氫氧化鈉溶液的水槽中，在與氫氧化溶液接觸后，殼聚糖乙酸液滴就會快速凝固，形成殼聚糖微球凝膠；

(4)殼聚糖微球的老化

將步驟(3)中制得殼聚糖微球凝膠在氫氧化鈉凝膠浴中老化后撈出；用去離子水清洗后，轉移到交聯(lián)劑中浸泡36-96h；

(5)溶劑置換及干燥

將(4)中制備的殼聚糖微球凝膠在去離子水或者重蒸餾水中浸泡48-96h，每隔12-18h更換一次溶劑，干燥，得到殼聚糖微球氣凝膠。

優(yōu)選步驟(1)中所述的乙酸體積濃度為0.5％-3％；所述的溫水浴溫度在20-60℃；機械攪拌時間為15-45min；離心轉速為6000-10000r/min，離心處理時間為5-15min。

優(yōu)選步驟(1)中所述的經(jīng)過離心后的殼聚糖乙酸溶液中殼聚糖質(zhì)量濃度為1％-5％。

優(yōu)選步驟(2)中所述的磁力攪拌的速度為150-500r/min。

優(yōu)選步驟(2)中所述的氫氧化鈉的濃度為0.1-2mol/l。

優(yōu)選步驟(3)中所述的滴速為0.6-0.8ml/min；殼聚糖乙酸溶液與氫氧化鈉溶液的體積比1:(3-5)。

優(yōu)選步驟(4)中微球與老化液的體積比為1：(1.5-3)；所述的老化時間為0.5-24h，老化溫度為25-40℃；用去離子水清洗4-5次。

優(yōu)選步驟(4)中所述的交聯(lián)劑為戊二醛、京尼平和環(huán)氧丙烷其中的一種；交聯(lián)劑的質(zhì)量濃度為0.5-5％。

優(yōu)選步驟(5)中所述的干燥方法為冷凍干燥或co2超臨界干燥中的一種。

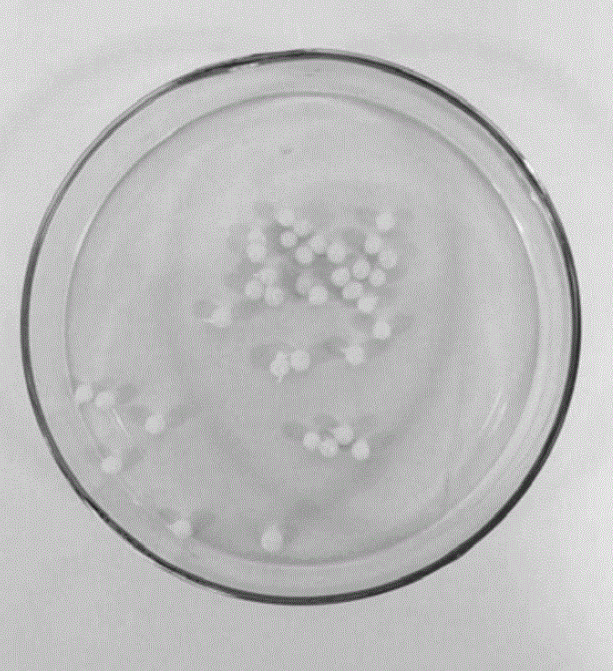

制得的殼聚糖微球氣凝膠材料平均孔徑10-30nm，孔隙率96-98％，比表面積300-500m2/g。

有益效果：

(1)相比較于現(xiàn)有的二氧化硅納米微球載藥體系，所使用的殼聚糖具有更好的生物官能性和相容性、血液相容性、安全性、微生物降解性。

(2)相比較于傳統(tǒng)殼聚糖納米微球的制備工藝，使用球滴法制備無需其他處理即可制得殼聚糖氣凝膠微球，操作簡單，且生產(chǎn)出的樣品穩(wěn)定性好，有望實現(xiàn)批量生產(chǎn)。

(3)制得的殼聚糖氣凝膠微球用作**載體，具有一定生物可降解性，安全性進一步提高。

供應產(chǎn)品目錄

摻氮石墨烯氣凝膠

疏水型大尺寸塊體納米多孔SiO2氣凝膠

具有重金屬離子吸脫附作用的功能化氣凝膠

短碳化硅纖維/SiO2氣凝膠復合材料

醋酸纖維素氣凝膠

氨基化納米纖維素晶體氣凝膠

W?VPO/SiO<Sub>2</Sub>氣凝膠催化劑

MTES/VTES修飾的氣凝膠

二硫化鉬納米花修飾的聚乙烯醇氣凝膠

銀納米顆粒修飾的二氧化硅氣凝膠

生物可降解多糖氣凝膠材料

表面活性可調(diào)的納米多孔二氧化硅氣凝膠

多孔芳香骨架材料與纖維素復合氣凝膠

N摻雜石墨烯氣凝膠

硼修飾介孔碳氣凝膠負載Fe

水玻璃基SiO_2氣凝膠

負載**的二氧化硅氣凝膠粉體

基于配體自組裝的貴金屬超分子凝膠/氣凝膠

三維氨基離子液體功能化石墨烯負載鈀基復合氣凝膠

基于卡拉膠的CdS碳氣凝膠復合材料

DDM修飾的石墨烯氣凝膠(DGA)

多功能纖維素彈性氣凝膠

碳納米管/石墨烯摻雜氣凝膠

MoS2修飾的同軸電纜3維網(wǎng)狀結構炭氣凝膠(MoS2-n/CNCA)

鉬摻雜炭氣凝膠

多糖基氣凝膠

三維石墨烯氣凝膠(GA)

TiO-SiO,TiO-SiO-Fe氣凝膠

功能型纖維素基復合氣凝膠

雙層PAAM徑向氣凝膠

多級次孔碳氣凝膠

仿生二氧化錳氣凝膠

乙二胺交聯(lián)氧化石墨烯氣凝膠

多巴胺,3氨基丙基三乙氧基硅烷,γ(甲基丙烯酰氧)丙基三甲氧基硅烷修飾氣凝膠

十二烷基磺酸鈉修飾氣凝膠

氨基丙基三甲氧基硅烷修飾氣凝膠

對碘離子有吸附作用的有機化合物修飾的碳氣凝膠

簡單、快速、**的三維石墨烯氣凝膠

yyp2021.4.27
