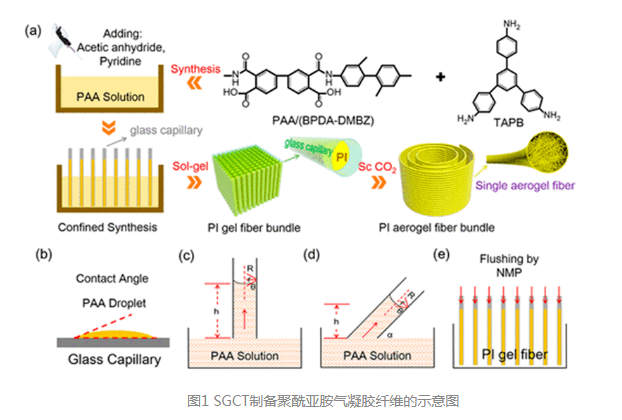

一種通過溶膠-凝膠限制轉(zhuǎn)變（SGCT）法制造PI氣凝膠纖維的策略（圖1）。**通過表面張力將氣凝膠前驅(qū)體PAA溶膠驅(qū)動到毛細管中，然后經(jīng)過靜態(tài)溶膠-凝膠工藝，在狹窄的空間中輕松形成聚酰亞胺凝膠纖維，*后通過超臨界CO2干燥工藝獲得了介孔氣凝膠纖維。這種方法可以將氣凝膠纖維的動態(tài)紡絲過程轉(zhuǎn)變?yōu)樵讵M窄空間中的靜態(tài)溶膠-凝膠過程，從而導致毛細管中的膠凝緩慢，而不是在常規(guī)紡絲過程中迅速形成纖維。所得氣凝膠纖維的孔隙率在87.3％–88.9％的范圍內(nèi)，接近于塊狀PI氣凝膠的孔隙率（92.8％），因此具備較好的隔熱性能。

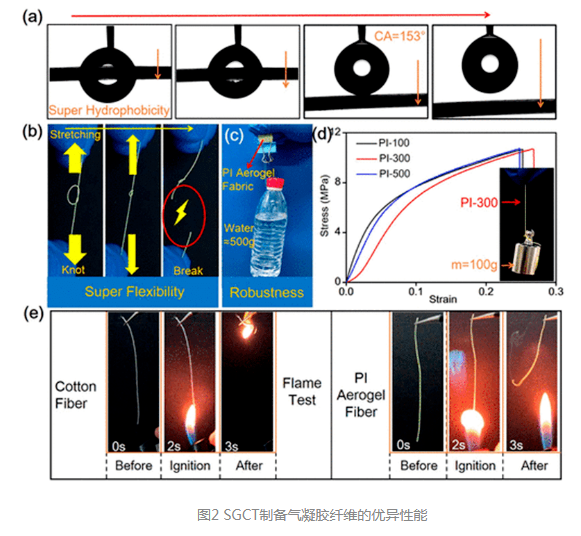

PI氣凝膠纖維的水接觸角高達153°，具備超疏水性（圖2a），且在劇烈變形后沒有斷裂（圖2b），這表明其具有很大的柔韌性。PI氣凝膠纖維的強度可達到11 MPa，甚至可以懸掛100 g的重量（圖2d）。此外，其模量達到123 MPa，斷裂伸長率高達25％，遠高于其他任何氣凝膠纖維。還進行了著火測試（圖2e），與其他纖維相比，PI氣凝膠纖維很難著火，并且還有自熄特性，表明其具有出色的阻燃性。綜上，由SGCT制得的PI氣凝膠纖維具有大的比表面積、出色的機械性能、*異的疏水性和出色的柔韌性，可以成為絕熱應用的理想選擇。

供應產(chǎn)品目錄：

高氫含量硼氫化鋰/碳氣凝膠復合材料

木質(zhì)素氮摻雜碳氣凝膠

煅燒/三聚氰胺-甲醛/石墨烯氣凝膠(cMF-GA)

FeCoNi@C/碳纖維氣凝膠

柔韌型二氧化硅氣凝膠

含負電荷的纖維素/玻璃粉復合氣凝膠

含正電荷的纖維素/環(huán)糊精微球聚電解質(zhì)刷復合氣凝膠

納米二氧化硅聚氨酯氣凝膠復合載體

尺寸可調(diào)的納米級大孔海藻酸鈣/氧化石墨烯復合氣凝膠(mp-CA/GO)

納米纖維素復合凝膠微球

生物質(zhì)炭基金屬硫化物氣凝膠

雜化PAN硅氣凝膠

尺寸PPy納米微球的HGPA-0.75雜化氣凝膠

二氧化硅/碳(SiO_2/C)復合氣凝膠材料

三維多孔,導電CNT/石墨烯氣凝膠(3DCG)

納米銀摻雜炭氣凝膠修飾電極

MTES疏水改性SiO2氣凝膠修飾活性炭復合材料

3D石墨烯氧化物氣凝膠修飾的三維電極刷

石墨烯氧化物氣凝膠修飾三維陽極

氣凝膠修飾的SnSb/碳納米管復合負極材料

賦磁硅氣凝膠吸附材料(MSA)

六甲基二硅胺烷(HMDS)對SiO_2氣凝膠

低密度納米孔二氧化硅氣凝膠

鋅基氣凝膠

磷鎢雜多酸修飾ZrO2氣凝膠固體酸

硅石氣凝膠

三甲基氯硅烷表面修飾硅石氣凝膠

巰基-烯修飾纖維素氣凝膠

甲基纖維素氣凝膠

纖維素-SiO_2復合氣凝膠

冷等離子修飾、水接觸角纖維素氣凝膠材料

氣凝膠陶瓷纖維氈

氣凝膠預氧絲纖維氈

氣凝膠玻璃纖維氈

氣凝膠粉

復合型二氧化硅氣凝膠

輕質(zhì)隔音避潮氣凝膠保溫材料

具有納米-微米梯度分級孔道結構的油水分離型海藻酸鹽氣凝膠

三維多孔石墨烯/凹凸棒復合氣凝膠

基于多羥基環(huán)狀物修飾炭氣凝膠的硫電極

賦磁硅氣凝膠四氧化三鐵表面修飾異狄氏劑

氨基修飾微晶纖維素/氧化石墨烯氣凝膠

磷化鐵納米立方體修飾的石墨烯/碳納米管復合氣凝膠

高壓縮強度的石墨烯復合氣凝膠

導電炭黑修飾二氧化硅氣凝膠負載硫復合正極材料

釤釔修飾炭氣凝膠基硫電極

聚乙烯亞胺改性酚醛氣凝膠

秸稈基炭氣凝膠

聚苯乙烯修飾的三維石墨烯氣凝膠

納米纖維素基官能化氣凝膠型重金屬吸附材料

塊狀鈦基氣凝膠

金屬氧化物修飾的炭氣凝膠Mnx-CA和Cen-CA

經(jīng)漆酚修飾的二氧化硅氣凝膠

耐高溫,成型性好的硅鋁復合氣凝膠材料

憎水型二氧化硅氣凝膠

基于金屬摻雜炭氣凝膠/肌紅蛋白/離子液體修飾的碳糊電極

yyp2021.4.27
