金納米粒子修飾黑磷納米(BP/Au)的電催化析氧性能研究(含TEM圖像)

黑磷作為一種獨特的單元素二維材料，由于其特殊的電子結構和令人滿意的催化活性，在電催化氧釋放領域引起了廣泛的研究興趣。然而，BP納米片有限的催化活性限制了其實際應用。在本文中，BP/Au是由一個簡單的一鍋熱溶液法制備，并用作OER電催化劑。通過一系列表征方法確定了BP/Au的微觀結構和組成。此外，電化學研究表明，與單層BP納米片相比，BP/Au具有更小的超粒子和更小的Tafel斜率，這表明合成的BP/Au具有更好的電催化析氧性能。

〖圖文介紹〗

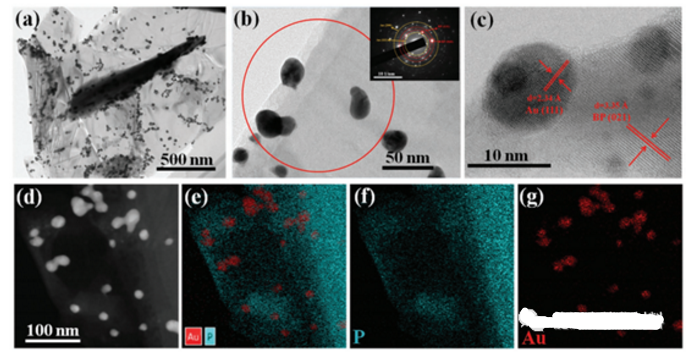

圖1. a, b) BP/Au異質結的TEM圖像。插圖顯示了BP/Au異質結的SAED模式。c) BP/Au異質結的HRTEM圖像。d, g)所選區域P、Au元素的EDS能譜圖。

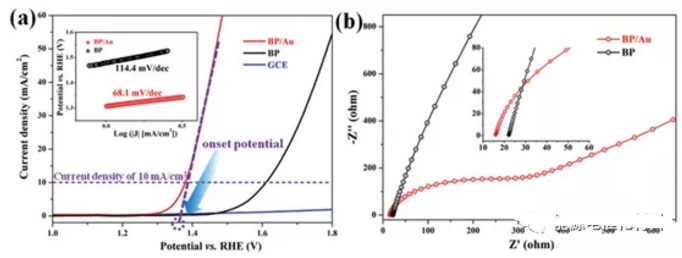

圖2. a) BP/Au和純BP在1 M KOH電解液中的CV極化曲線。圖中所示曲線分別對應于BP/Au和純BP的塔費爾斜率。b) 1M KOH電解液中BP/Au和純BP的電化學交流阻抗譜。

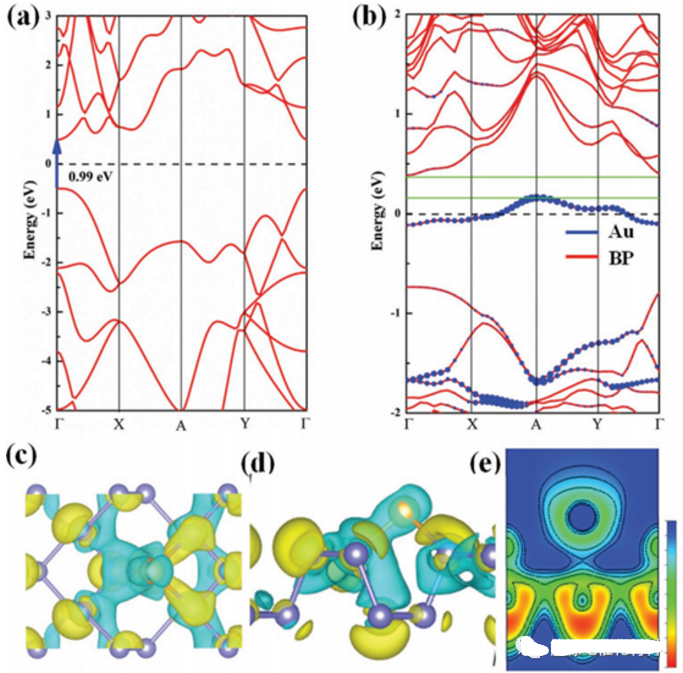

圖3. a)原始單層BP和b)單層BP被Au吸附的能帶結構計算，其中能量根據費米能量EF進行縮放，紅色和藍色的大小分別表示P原子和Au原子的投影重量。相應的帶隙值顯示在帶圖中。c)頂部和d)單層BP被金原子吸附時電荷密度差異的側面圖。電子的損失用藍色表示，電子的獲得用黃色表示。e)從Au原子吸附的單層BP(100)切片觀察電子定位函數。電子的濃度從藍色增加到紅色。。

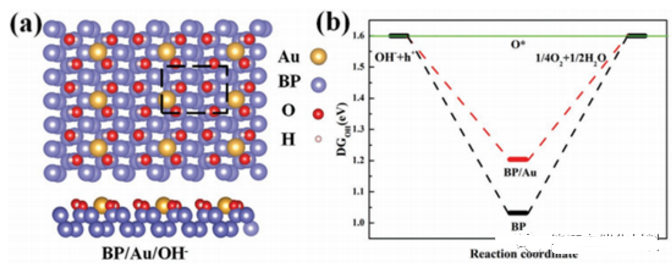

圖4. a)在最穩定吸附位點吸附OH的BP/Au的頂視圖和側視圖。關鍵:黃色,金;紫色、磷;紅、氧氣和白色氫。b)計算出單層BP(黑色)和BP/Au(紅色)的析氧反應過程的標準自由能圖。

圖5. a) CV極化曲線和b)計算BP/Au在KOH濃度不同電解質溶液(1.0, 0.5, 0.1, 0.05 M)的塔菲爾斜率。C)計算的塔費爾斜率，在1.48 V的電流密度，和電位在10 mV cm?2作為C[OH?]的濃度的函數。d)不同濃度KOH電解質溶液中BP/Au的電化學交流阻抗譜。

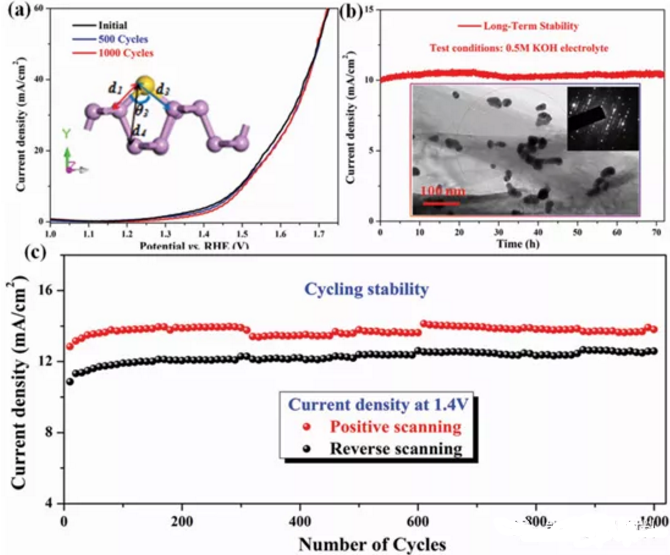

圖6. BP/Au在0.5 M KOH電解液中穩定。a) CV極化曲線的循環穩定性。b) it曲線持續72 h的長期穩定性試驗。圖示為試驗后BP/Au的TEM圖像和SAED模式。c)伏安曲線上1.4 V電壓對應的電流密度。
