氫能作為一種高能量密度的能源載體受到全世界的廣泛關(guān)注，利用電催化、光催化以及光電催化分解水制氫是提供可持續(xù)和**生產(chǎn)氫能的**途徑。其中，利用環(huán)境友好的半導(dǎo)體光催化材料進(jìn)行分解水產(chǎn)氫是被認(rèn)為是最重要的途徑之一。 TiO2 作為一種分解水光催化劑以來，這一領(lǐng)域有了長足發(fā)展。鑒于光催化過程包含光的吸收與利用、光生載流子的傳輸與分離以及表面反應(yīng)等多個(gè)過程。因此，如何協(xié)同促進(jìn)光捕獲性能和電荷分離能力成為構(gòu)建 TiO2 基光催化分解水體系的關(guān)鍵問題。

將 TiO2 納米纖維（TiO2(B)和銳鈦礦TiO2(A)）和紅磷粉末封裝在安瓿管中進(jìn)行高溫焙燒，使得紅磷對(duì) TiO2 納米纖維進(jìn)行可控地表面摻雜和負(fù)載。研究了紅磷的修飾對(duì) TiO2/RP 光催化材料表界面結(jié)構(gòu)的影響，進(jìn)而理解高光催化分解水反應(yīng)活性的來源。

圖文解析

1.材料制備和表征

圖1 TiO2/RP 核殼異質(zhì)結(jié)構(gòu)光催化材料的制備過程示意圖。

采用蒸發(fā)-沉積法，在高溫焙燒過程中，紅磷蒸氣會(huì)對(duì) TiO2 納米纖維進(jìn)行表面摻雜，在降溫過程中，紅磷蒸氣會(huì)逐漸沉積到 TiO2 納米纖維表面，從而獲得紅磷修飾的 TiO2 核殼異質(zhì)結(jié)構(gòu)光催化材料。

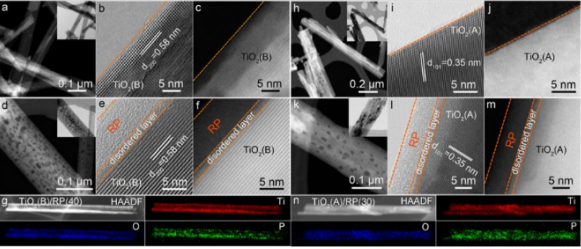

圖2（a-g）TiO2(B) 和 TiO2(B)/RP(40) 樣品的 STEM、BF-STEM、HAADF-STEM 以及對(duì)應(yīng)的 EDS 面掃圖；（h-n）TiO2(A)和TiO2(A)/RP(30)樣品的 STEM、BF-STEM、HAADF-STEM 以及對(duì)應(yīng)的 EDS 面掃圖。

由 STEM 圖片可以看出 TiO2 和 TiO2/RP 均呈現(xiàn)一維纖維形貌。經(jīng)過蒸發(fā)-沉積過程，約 6~7 nm 厚度的無定形紅磷納米層均勻地包裹在 TiO2 表面。此外，在紅磷納米層和 TiO2 之間的界面處，形成了大約 1.5 nm 厚的無序?qū)�，表明�?TiO2 表面引入了大量的缺陷。而且相應(yīng)的 EDS 面掃圖像也證實(shí)了紅磷成功地引入到體系中。

通過XPS測試了磷的引入對(duì)氧化鈦表界面性質(zhì)的影響。Ti2p高分辨譜圖說明體系中的Ti4+的存在，O1s高分辨譜圖說明TiO2/RP 體系相對(duì)于TiO2 具有較多的氧空位。同時(shí)，Ti2p和O1s的峰位都向高結(jié)合能方向移動(dòng)，歸因于P取代了TiO2表面的部分Ti原子。P2p的高分辨譜圖說明磷元素以磷單質(zhì)（P0）和 P5+兩種形式存在于TiO2/RP體系中。STEM和XPS結(jié)果表明我們成功合成了紅磷修飾的TiO2復(fù)合材料，P5+部分取代Ti4+形成的氧空位在TiO2 表面形成無序?qū)�，而另一部分紅磷以單質(zhì)磷的形式包覆在 TiO2表面。我們進(jìn)而通過EPR驗(yàn)證了TiO2/RP體系中氧空位的存在，而且TiO2(B)/RP(40)相對(duì)于 TiO2(A)/RP(30)具有更多的氧空位。

2.光學(xué)吸收性能

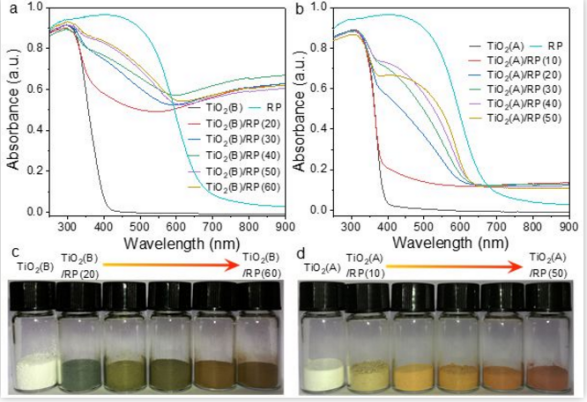

圖4 TiO2 和 TiO2/RP 復(fù)合材料的光吸收性能（a、b）以及相應(yīng)的光學(xué)照片（c、d）。

相對(duì)于 TiO2 只在紫外光區(qū)域具有吸收，TiO2/RP 復(fù)合材料在可見光部分仍然具有較強(qiáng)的吸收性能，其吸收帶邊隨著前驅(qū)體中紅磷加入量的增加而逐漸發(fā)生紅移。400~600 nm 區(qū)域較強(qiáng)的可見光吸收可歸因于單質(zhì)紅磷對(duì) TiO2 的表面敏化作用。此外，與 TiO2(A)/RP 相比，TiO2(B)/RP 在 600~900 nm 范圍內(nèi)具有更強(qiáng)的光吸收，進(jìn)一步驗(yàn)證了 TiO2(B)/RP 中具有更多的氧空位。而且樣品的顏色從白色紅棕色的漸變，也證明了 TiO2/RP 復(fù)合材料在可見光區(qū)域較強(qiáng)的光吸收。

3.光催化分解水性能

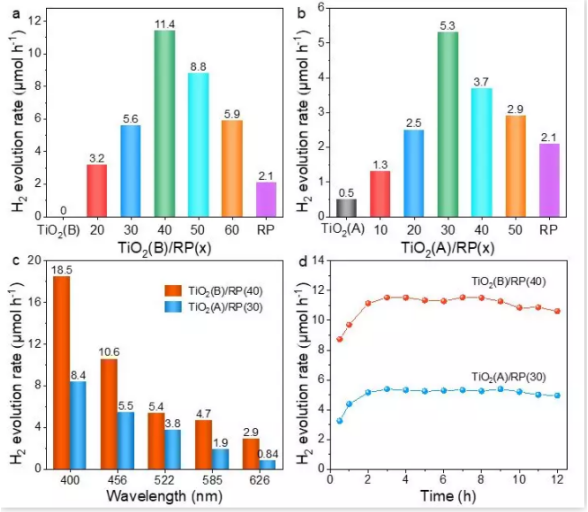

圖5 TiO2/RP 復(fù)合材料的光催化分解水產(chǎn)氫性能

通過優(yōu)化紅磷的含量，TiO2(B)/RP(40) 和 TiO2(A)/RP(30) 在模擬太陽光照射下的光催化分解水產(chǎn)氫性能分別可高達(dá) 11.4 和 5.3 μmol h?1。而且在不同波長的 LED 燈照射下，其光催化活性具有波長依賴性，進(jìn)一步佐證了光吸收性能的提升對(duì)光催化分解水性能的促進(jìn)作用。雖然 TiO2(B) 相對(duì)于 TiO2(A) 的活性較差，但是 TiO2(B)/RP 比 TiO2(A)/RP 具有更高的活性。為了更好地理解磷的摻雜和包覆對(duì) TiO2 光催化活性提升的影響，我們進(jìn)一步采用 X 射線吸收光譜（XAS）和密度泛函理論（DFT）對(duì)其進(jìn)行了分析。

4.性能提升機(jī)制

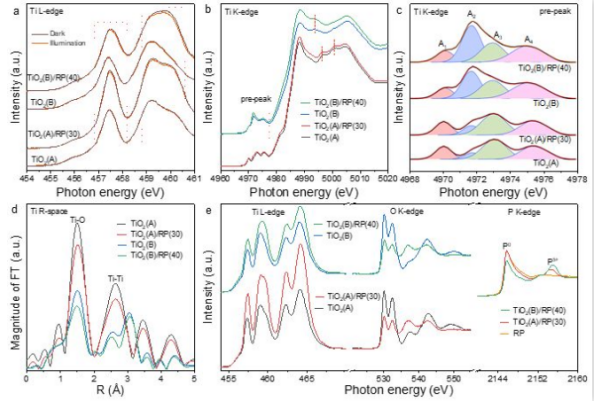

圖6 X 射線吸收光譜（XAS）。

暗態(tài)和光照下 Ti 的 L 邊光譜的對(duì)比結(jié)果表明 TiO2(B)/RP 比 TiO2(A)/RP 具有更好的光響應(yīng)能力。對(duì) Ti 的 K 邊的邊前峰進(jìn)行分峰擬合后發(fā)現(xiàn)，TiO2/RP 比 TiO2 在 A2 處具有更高的峰強(qiáng)，表明 P5+ 摻雜誘導(dǎo)了 TiO2 中氧空位的形成；而且 TiO2(B)/RP 比 TiO2(A)/RP 具有更多的氧空位。Ti 的 R 空間進(jìn)一步證實(shí)了 TiO2/RP 中氧空位的形成。與 XPS 結(jié)果相吻合，P 的 K 邊也證實(shí)了 TiO2/RP 體系中磷以 P0 和 P5+兩種狀態(tài)存在。

進(jìn)而通過 DFT 計(jì)算了磷摻雜前后 TiO2 的態(tài)密度以及**電荷質(zhì)量的變化。能量計(jì)算表明 TiO2(B)/RP比TiO2(A)/RP 體系中更容易由磷摻雜形成氧空位。較小的**電子質(zhì)量對(duì)應(yīng)于較高的電子遷移速率，并且電子和空穴的**電荷質(zhì)量差值越大（me*/mh*）表明電子-空穴對(duì)的分離效率越高。我們通過對(duì)能帶結(jié)構(gòu)進(jìn)行擬合得到的**電荷質(zhì)量的變化，研究磷摻雜誘導(dǎo)形成的氧空位對(duì)電荷的分離與傳輸?shù)挠绊�。�?duì) TiO2 表面進(jìn)行磷摻雜后，me*/mh*比值降低，表明磷摻雜可以**地促進(jìn)電荷分離。而且磷摻雜的 TiO2(B) 比磷摻雜的 TiO2(A) 具有更小的 me*/mh* 值，意味著 TiO2(B)/RP 體系具有更高的電荷分離效率。

以上測試結(jié)果表明，在 TiO2 納米纖維表面沉積紅磷敏化層可以**地增加其可見光吸收性能，而且 P5+ 對(duì) TiO2 納米纖維的表面摻雜而引入的氧空位可以促進(jìn)電荷分離效率。因此，更多的光生電子可以被激發(fā)，進(jìn)而**地遷移到材料表面的活性位點(diǎn)發(fā)生反應(yīng)，兩者的協(xié)同效應(yīng)共同提高了 TiO2/RP 復(fù)合材料的光催化分解水產(chǎn)氫活性。

紅磷對(duì) TiO2 納米纖維的表面修飾對(duì) TiO2 表界面結(jié)構(gòu)的影響以及光催化分解水產(chǎn)氫的活性增強(qiáng)機(jī)制。通過協(xié)同擴(kuò)展光學(xué)吸收和改善電荷分離效率，為設(shè)計(jì)**光催化材料提供了新思路。

西安pg電子官方生物科技有限公司將從零維/一維/二維/三維四個(gè)分類來提供幾十個(gè)產(chǎn)品分類和幾千種納米材料產(chǎn)品，材料的材質(zhì)包含金屬納米材料和非金屬納米材料以及他們的氧化物或碳化物及復(fù)合定制材料等等，產(chǎn)品粒徑從5納米-2000納米均可選擇。

相關(guān)列表

多孔硅樹脂/聚二甲基硅氧烷復(fù)合材料

多孔硅基-維氧化鎢納米線

TiO2/AC復(fù)合光催化劑

多孔納米晶TiO2薄膜光催化劑

氮摻雜TiO2光催化劑

TiO2/活性炭纖維復(fù)合材料

銳鈦型介孔納米TiO2粉體

納米復(fù)合物TiO2-WO3介孔材料

介孔TiO2/Y-Fe2O3復(fù)合材料

混晶結(jié)構(gòu)納米TiO2粉體

分子修飾氮化碳/二氧化鈦復(fù)合材料

TiO2纖維素多孔三維材料

磁性核-殼納米硅基多孔材料

蜂窩狀介孔二氧化鈦材料

碳氮共摻雜的介孔TiO2納米球

Sr摻雜TiO2介孔材料

鍶摻雜二氧化鈦介孔材料

Sr-TiO2介孔材料

Cu2+摻雜TiO2介孔材料

介孔TiO2/GO復(fù)合材料

稀土Nd3+摻雜介孔TiO2復(fù)合材料

稀土Nd3+摻雜介孔TiO2/GO復(fù)合材料

TiO2多孔材料

Fe/TiO2多孔材料

Fe3O4/SiO2/TiO2多孔復(fù)合氧化物

石墨烯介孔碳復(fù)合材料

介孔二氧化鈦/多孔炭材料

硫酸改性介孔TiO2@SiO2

多級(jí)介孔TiO2納米纖維膜

PVP-I修飾介孔TiO2光催化劑

V2O5/BiVO4/TiO2復(fù)合催化劑

TiO2基納米復(fù)合纖維光催化劑

有機(jī)物表面修飾二氧化鈦光催化劑

g-C3N4/TiO2可見光催化劑

多孔硅基有序氧化鎢納米棒

多孔硅襯底的納米薄膜材料

多孔硅基金屬氧化物納米復(fù)合材料

三維有序介孔二氧化鈦微球

介孔TiO2固定化葡萄糖氧化酶

介孔TiO2材料(m-TiO2)

介孔TiO2微米棒

介孔CO-TiO2

介孔TiO2/Cds納米復(fù)合材料

可見光響應(yīng)介孔TiO2

Ti自修飾介孔TiO2光催化劑

WO3/TiO2介孔材料

介孔材料TiO2/SBA-15

Ag摻雜TiO2/SBA-15催化劑

鐵摻雜TiO2/SBA-15

Fe-TiO2/SBA-15

WO3-TiO2/SBA-15

介孔R(shí)GO/TiO2復(fù)合光催化劑

Cu-TiO2/SBA-15.光催化劑

Ag/N-TiO2/SBA-15光催化劑

茜素敏化鈦硅介孔分子篩

納米金/二氧化鈦基復(fù)合材料

石墨化介孔碳/二氧化鈦/銀復(fù)合納米材料

GO/介孔TiO2復(fù)合材料

氧化石墨烯介孔TiO2材料

P3HT摻雜介孔納米TiO2復(fù)合材料

介孔ZrO2-TiO2復(fù)合材料

聚酰亞胺/無機(jī)介孔復(fù)合材料

二氧化鈦空心復(fù)合材料

鈦基大-介孔TiO2納米材料

PT/介孔TiO2-SiO2

介孔電氣石/TiO2復(fù)合材料

Tb摻雜介孔TiO2/聚噻酚復(fù)合材料

Pd負(fù)載介孔ZrO2-TiO2復(fù)合材料

過度金屬-TiO2介孔復(fù)合材料

雙介孔結(jié)構(gòu)的納米TiO2/I2復(fù)合材料

NiO/介孔SiO2復(fù)合材料

介孔TiO2-SO2-4

Si摻雜介孔SO4/TiO2材料

沸石負(fù)載介孔TiO2

鈰摻雜TiO2多孔材料

TiO2-SiO2復(fù)合多孔材料

多孔TiO2準(zhǔn)單分散微米空心球

TiO2-羥基磷灰石納米薄膜

CdTe/TiO2多孔材料

多孔材料負(fù)載TiO2光催化材料

多孔陳列二氧化鈦材料TiO2/Ti

Culns/TiO2納米管

硼-鈷共摻雜TiO2納米管

RuO2/TiO2/Ti納米管薄膜釕釕摻雜TiO2/Ti光電極

聚合物修飾TiO納米管

鑭摻雜TiO2/Ti光電極

銅卟啉/TiO2/AI2O3復(fù)合膜

TiO2納米管/PLGA可降解多孔支架材料

鈦基多孔材料

釔摻雜有序多孔TiO2薄膜

釹摻雜TiO2納米纖維

V摻雜TiO2多孔膜層

Br摻雜納米多孔TiO2

溴摻雜TiO2光催化劑

N.摻雜納米TiO2炭吸附材料負(fù)載摻雜納米TiO2

鉍摻雜納米TiO2

多孔鈦/TiO2納米管復(fù)合薄膜

MnO2-TiO2多孔復(fù)合納米材料

n-型多孔Si/TiO2納米線

改性納米TiO2/凹凸棒復(fù)合光催化劑

摻雜Ca的多孔TiO2膜

摻雜Sr的多孔TiO2膜

多孔納米Fe3+/TiO2多孔PMMA/TiO2納米復(fù)合材料

TiO2多孔陶瓷材料

Ag摻雜R-TiO2/A-TiO2孔材料

HA-TiO2多孔材料

多孔TiO2/AI2O3納米復(fù)合材料

TiO2/硅藻土基多孔陶瓷材料

染料敏化TiO2納米晶多孔膜

鋅摻雜多孔SiO2/TiO2薄膜

多孔TiO2/CF光催化材料

TiO2/AI2O3多孔材料

納米TiO2/多孔礦物復(fù)合光催化材料

納米TiO2-Bi2O3-La2O3復(fù)合材料

TiO2/多孔g-C3N4納米復(fù)合材料

CNTs/TiO2/海泡石多孔光催化復(fù)合材料

銀、氟雙元素改性TiO2光催化材料

多孔Pd/TiO2-AI2O3催化劑

Nb摻雜二氧化鈦多孔薄膜

K2Ti6O13/TiO2復(fù)合材料

MgO-TiO2多孔材料

多孔TiO2/HA/TiO2復(fù)合涂層

Fepc-TiO2/CS復(fù)合材料

石墨烯改性二氧化鈦/殼聚糖多孔復(fù)合材料

CNT/TiO2多孔復(fù)合膜

CNTs/Fe-Ni/TiO2多孔復(fù)合膜

金屬離子修飾介孔納米TiO2膜

Fe離子修飾介孔TiO2

Au-TiO2介孔復(fù)合材料

介孔膠體光子晶體材料

TiO2/蒙脫石介孔復(fù)合光催化材料

介孔的C/TiO2多孔材料

多孔磁性TiO2復(fù)合氧化物

TiO2/SiO2介孔復(fù)合材料

鈦基大-介孔材料

多孔碳材料負(fù)載(Tio2-Ag）復(fù)合體

以上內(nèi)容來自pg電子官方小編zzj 2021.4.16
