聚丙烯(PP)是一種用途**廣泛的熱塑性聚合物，具有高的性價(jià)比、**的耐熱耐化學(xué)性、加工特性好等特點(diǎn)。但是，由于其自身較差的結(jié)晶行為和力學(xué)性能，PP的應(yīng)用受到了很大的限制。添加成核劑是一種**簡單**的方法，通過成核劑來調(diào)控PP的結(jié)晶行為和結(jié)晶形態(tài)，從而改善PP性能，高性能化PP制品。一般情況下，聚丙烯成核劑可以分為無機(jī)物、有機(jī)物類和聚合物類。其中，無機(jī)粒子一直被廣泛研究用來調(diào)控PP的結(jié)晶，如碳納米管(CNTs)、石墨烯、氧化鋁、層狀雙金屬氫氧化物(LDH)等。

聚合物與添加劑表面之間的相互作用可以降低聚合物成核結(jié)晶的勢能。此外由于CH-π的相互作用能促進(jìn)聚合物鏈段的排列，從而**促進(jìn)聚合物的成核結(jié)晶。一種羧酸-鋁氧烷可以作為PP的**成核劑，認(rèn)為結(jié)構(gòu)中的V形苯環(huán)空缺可能和PP鏈段有著CH-π的相互作用，從而降低了PP成核結(jié)晶的能壘。對氧化鋁納米顆粒表面進(jìn)行改性，設(shè)計(jì)合成了表面苯甲酸改性的納米顆粒，并與直鏈烷基和環(huán)烷基羧酸改性的納米顆粒進(jìn)行比較。探究了改性顆粒表面基團(tuán)結(jié)構(gòu)和基團(tuán)接枝量對PP結(jié)晶性能和力學(xué)性能的影響，為改性無機(jī)粒子用作PP成核劑的設(shè)計(jì)提供了理論借鑒。

（1）氧化鋁納米顆粒表面通過與不同有機(jī)結(jié)構(gòu)的羧酸反應(yīng)，接枝了不同結(jié)構(gòu)的有機(jī)基團(tuán)。將改性氧化鋁納米顆粒加入到PP中，發(fā)現(xiàn)苯環(huán)結(jié)構(gòu)改性的納米顆粒BA-Al2O3的成核效果較佳，在低添加量下就能夠**提高PP的結(jié)晶溫度和力學(xué)性能，飽和環(huán)烷基結(jié)構(gòu)改性的納米顆粒ChA-Al2O3成核效果較好，直鏈烷基結(jié)構(gòu)改性的納米顆粒HA-Al2O3/SA-Al2O3的成核效果效果較差。

（2）通過改變苯甲酸和氧化鋁顆粒的反應(yīng)比，能夠調(diào)控改性顆粒表面苯環(huán)基團(tuán)的接枝量。隨著反應(yīng)比的增加，接枝量逐漸上升。將含有不同接枝量的改性納米顆粒加入到PP中，發(fā)現(xiàn)改性顆粒的成核性能隨著表面苯環(huán)基體接枝量的增加先上升后下降，接枝量為1.3 mmol/(g Al2O3)。

圖文導(dǎo)讀

1.氧化鋁納米顆粒表面接枝改性以及成核效果

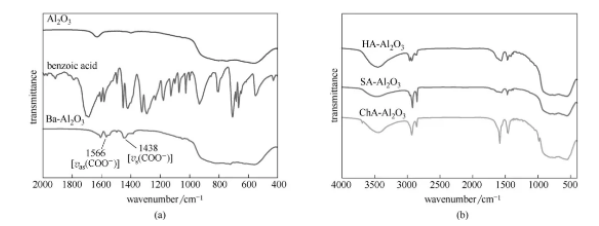

圖1 未改性氧化鋁顆粒,苯甲酸和改性氧化鋁顆粒HA-Al2O3、SA-Al2O3、ChA-Al2O3和BA-Al2O3的紅外譜圖

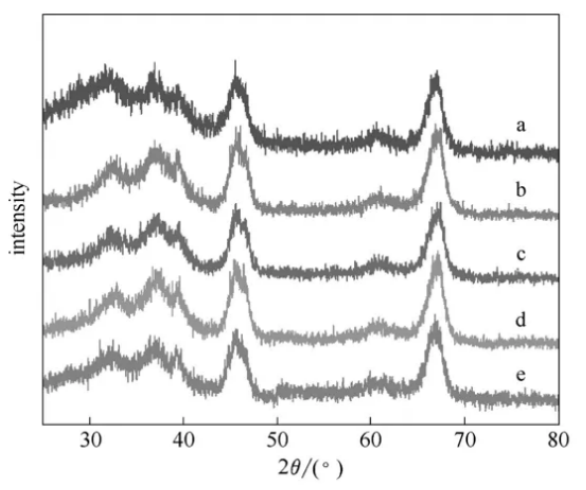

圖2 未改性氧化鋁顆粒、改性氧化鋁顆粒的XRD譜圖

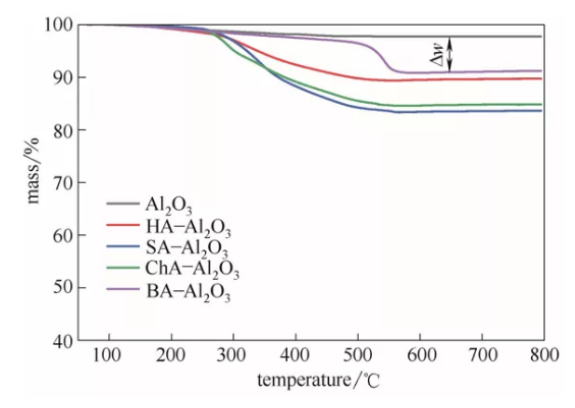

圖3 未改性氧化鋁顆粒,改性氧化鋁顆粒HA-Al2O3、SA-Al2O3、ChA-Al2O3和BA-Al2O3的TGA曲線

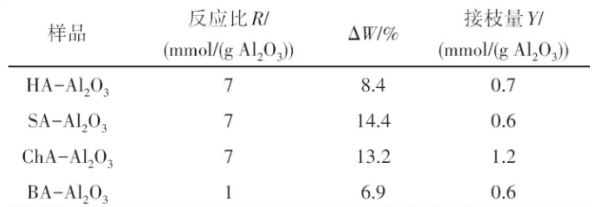

表1　改性氧化鋁顆粒HA-Al2O3、SA-Al2O3、ChA-Al2O3和BA-Al2O3的總熱失重和接枝量

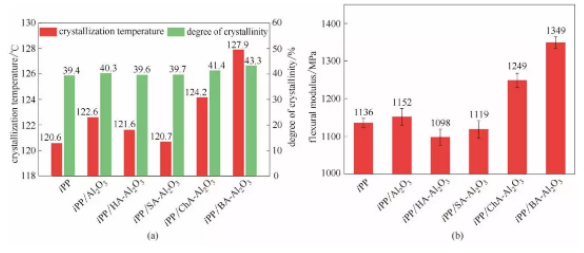

圖4 未改性氧化鋁顆粒、改性氧化鋁顆粒對PP結(jié)晶溫度以及結(jié)晶度(a)和彎曲模量(b)的影響

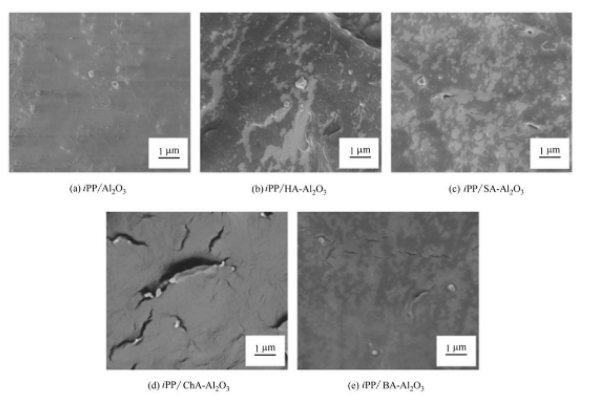

圖5 PP納米復(fù)合材料的低溫?cái)嗝嫘蚊?/span>SEM圖

2.改性氧化鋁納米顆粒表面苯甲酸

接枝量的調(diào)控以及成核效果

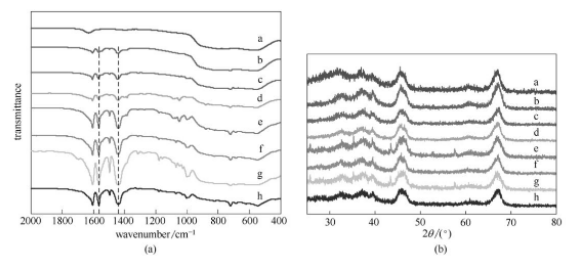

圖6 未改性氧化鋁顆粒、苯甲酸改性氧化鋁顆粒BA-Al2O3-x的紅外譜圖(a)與XRD譜圖(b)

a—Al2O3；b—BA-Al2O3-1；c—BA-Al2O3-2；d—BA-Al2O3-3；e—BA-Al2O3-4；f—BA-Al2O3-5；g—BA-Al2O3-6；h—BA-Al2O3-7

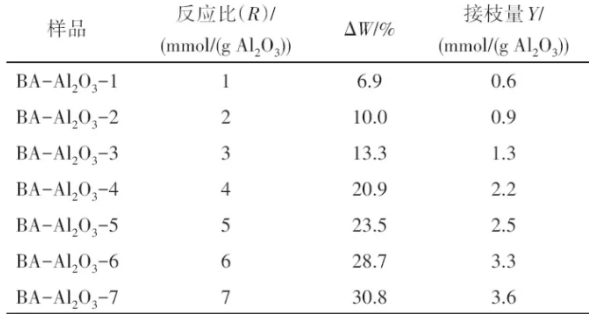

表2　苯甲酸改性氧化鋁顆粒BA-Al2O3-x的總熱失重和接枝量

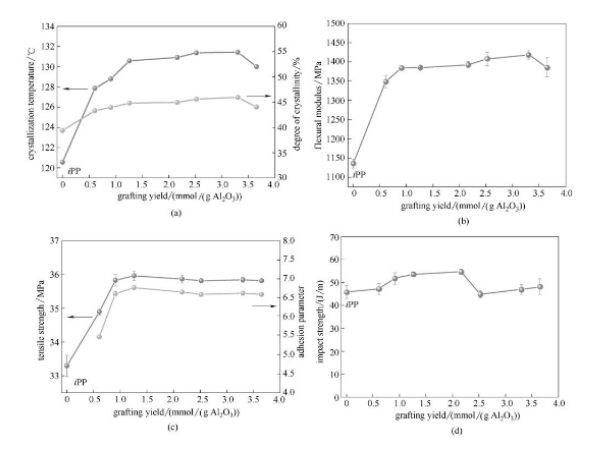

圖7 改性氧化鋁顆粒BA-Al2O3-x的苯環(huán)接枝量對PP結(jié)晶溫度、結(jié)晶度、力學(xué)性能和結(jié)合系數(shù)的影響

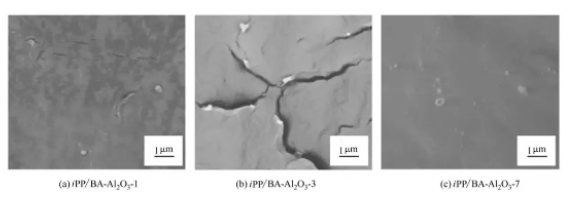

圖8 PP納米復(fù)合材料的低溫?cái)嗝嫘蚊?/span>SEM圖

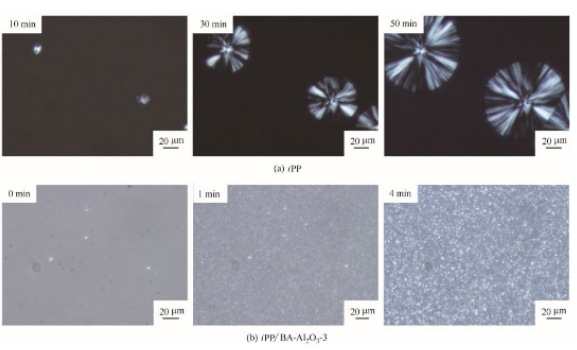

圖9 PP和BA-Al2O3-3成核PP等溫結(jié)晶過程的POM圖

西安pg電子官方生物供應(yīng)硫化鉍Bi2S3納米棒、硫化鉍Bi2S3納米顆粒、硫化鉍Bi2S3納米片、硫化鉍Bi2S3熒光量子點(diǎn)、硫化鉬-殼聚糖納米片、硫化鎢-還原氧化石墨烯-殼聚糖(WS2-Gr-CS)、馬來酰亞胺修飾二硫化鉬(MoS2-MAL)、納米金負(fù)載二硫化鉬納米片Au-MoS2、納米金修飾二氧化鈦納米顆粒、納米金銀核殼復(fù)合顆粒、納米片狀硫化錫-鉑納米粒子復(fù)合物、納米銀修飾量子點(diǎn)復(fù)合納米顆粒、葡萄糖修飾二硫化鉬納米材料、巰基修飾二硫化鉬(MoS2-SH)、三角形銀納米顆粒等等產(chǎn)品。

相關(guān)定制

摻雜MgO的Al2O3陶瓷材料

摻雜石墨顆粒的Al2O3陶瓷材料

摻雜尖晶石的Al2O3陶瓷材料

NiO/Al2O3陶瓷材料

CuO/Al2O3陶瓷材料

ZrO/Al2O3陶瓷材料

亞微米Al2O3顆粒增強(qiáng)Al基復(fù)合材料

LiTaO3/Al2O3陶瓷復(fù)合材料

聚氨酯(PU)/Al2O3納米復(fù)合材料

葡聚糖修飾的Al2O3納米顆粒

殼聚糖包裹的介孔Al2O3納米顆粒

半乳糖包裹的Al2O3納米顆粒

透明質(zhì)酸包裹的Al2O3納米顆粒

聚苯乙烯包Al2O3微球，粒徑100±50 nm

氨基修飾的介孔Al2O3納米顆粒

羧基修飾的Al2O3納米顆粒

疊氮修飾的Al2O3納米顆粒

炔烴修飾的Al2O3納米顆粒

DBCO修飾的Al2O3納米顆粒

羥基修飾的Al2O3納米顆粒

生物素修飾的Al2O3納米顆粒(Biotin@Al2O3)

綠色熒光素標(biāo)記的Al2O3納米顆粒(FITC@Al2O3)

紅色羅丹明標(biāo)記的Al2O3納米顆粒

CY3菁染料標(biāo)記的Al2O3納米顆粒

CY3菁染料標(biāo)記的Al2O3納米顆粒

CY5菁染料標(biāo)記的Al2O3納米顆粒

CY5.5菁染料標(biāo)記的Al2O3納米顆粒

CY7菁染料標(biāo)記的Al2O3納米顆粒

BNNS/PVA納米復(fù)合材料

二硫化鉬((類)石墨烯)-氧化鋅(MoS2-ZnO)納米復(fù)合物

聚苯胺(PANI)/石墨烯(RGO)納米復(fù)合材料

聚苯胺(PANI)/二硫化鉬(MoS2)復(fù)合薄膜

碳納米管和二硫化鉬復(fù)合材料

納米MoS2填充聚甲醛自潤滑復(fù)合材料

二硫化鉬改性聚甲醛自潤滑復(fù)合材料

石墨烯/二硫化鉬/硫化物復(fù)合光催化劑 GO/MoS2/ZnS復(fù)合材料

GO/MoS2/CdS復(fù)合材料

GO/MoS2/CdxZn1-xS復(fù)合材料

MoS2/橡膠復(fù)合材料

二硫化鉬納米球(nano-MoS2)與聚甲醛

二硫化鉬夾層化合物(MoS2-IC)

POM/MoS2復(fù)合材料

納米二硫化鉬nano-MoS2

微米二硫化鉬(micro-MoS2)

片狀MoS2/graphene復(fù)合材料

海綿狀聚苯胺/二硫化鉬納米球復(fù)合物(sPANI/A-MoS_2)

導(dǎo)電PANI/MoS2復(fù)合電極材料

石墨烯/2H-MoS2復(fù)合材料

高分子聚合物/C/2H-MoS2復(fù)合材料

MoS2/石墨烯異質(zhì)結(jié)

銅-二硫化鉬-石墨復(fù)合材料

三維氮摻雜石墨烯/二硫化鉬復(fù)合物

三維摻氮石墨烯/二硫化鉬復(fù)合材料(3D G-N/MoS2)

由納米片組成的三維花狀的二硫化鉬微球

納米片自組裝的二硫化鉬(MoS2)層級空心結(jié)構(gòu)

層級結(jié)構(gòu)的MoS2空心球

層級結(jié)構(gòu)的MoS2空心管

SnO2/BNMB復(fù)合材料

巰基乙胺修飾的氧化石墨烯(GO-SH)

磁性的GO-SH-/Fe3O4材料

摻雜不同比例二硫化鉬(MoS2)的MoS2rRGO復(fù)合水凝膠

MoS2/Gr復(fù)合材料

RGO/MoS2復(fù)合光催化材料

聚硅烷@MoS_2納米材料

PANI/MoS_2雜化材料

1T-MoS2/SWNT復(fù)合材料

二硫化鉬納米片/多孔二氧化鉬(MoS2/MoO2)復(fù)合材料

氮摻雜二硫化鉬(N-MoS2/C)復(fù)合體陰極催化劑材料

MoS2/MoOx異質(zhì)結(jié)構(gòu)納米片

硫化銅/二硫化鉬(CuS/MoS2)復(fù)合光催化劑

硫化鋅基納米材料

MoS2@GF復(fù)合物

BFTO/MoS_2復(fù)合物

基于多鐵材料Bi_5FeTi_3O_(15)納米纖維

具有納微復(fù)合結(jié)構(gòu)的MoS2/石墨烯復(fù)合材料

寡層MoS2納米片

MoS2/BiVO4復(fù)合材料

MoS2/ZnS復(fù)合材料

POM/PTFEMoS2/Al2O3納米復(fù)合材料

新型的辣根過氧化酶-二硫化鉬-石墨烯(HRP-MoS2-Gr)納米復(fù)合材料

二硫化鉬-自摻雜聚苯胺(MoS2-SPAN)納米復(fù)合材料

三維花狀MoS2/GO/o-MWNTs納米復(fù)合材料

鐵摻雜二氧化鈦納米方塊原位復(fù)合二硫化鉬的二維納米復(fù)合材料

Fe-TiO2/MoS2

二硫化鉬(MoS2)納米片微球

金納米顆粒功能化二硫化鉬(AuNPs@MoS2)納米復(fù)合材料

銅摻雜二氧化鈦納米方塊原位復(fù)合二硫化鉬的二維納米復(fù)合材料

Cu-TiO2/MoS2

鐵、錳共摻雜二氧化鈦納米方塊原位復(fù)合二硫化鉬的二維納米復(fù)合材料

FeMn-TiO2/MoS2

無定形二硫化鉬/單壁碳納米管(MoS2/SWNTs)復(fù)合材料

鈷摻雜二氧化鈦納米方塊原位復(fù)合二硫化鉬的二維納米復(fù)合材料

Co-TiO2/MoS2

二硫化鉬(MoS2)納米片/硫化鎘(CdS)納米線核殼結(jié)構(gòu)復(fù)合光催化劑

納米花狀二硫化鉬修飾的TiO2納米管陣列上

單層或少層數(shù)的富硫二硫化鉬負(fù)載在氮摻雜石墨烯的復(fù)合材料

MoS2/N-rGO

金屬鈷納米顆粒修飾碳納米管Co@NCN-800

二硫化鉬-聚苯胺(MoS_2-PANI)復(fù)合材料

PC/MoS2聚碳酸酯二硫化鉬納米復(fù)合材料

普魯士藍(lán)立方塊/二硫化鉬納米復(fù)合材料

二硫化鉬-碳納米顆粒復(fù)合物C@MoS2

摻雜碳纖維/二硫化鉬納米片雜化材料

zzj 2021.4.13
