合成方法及 SiO2-QDs熒光凝膠玻璃的制備機(jī)理

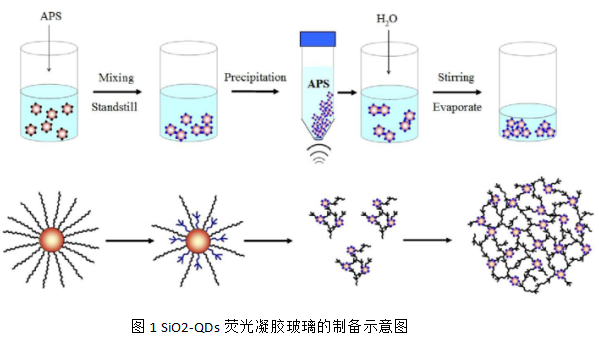

圖1是我們合成SiO2-QDs熒光凝膠玻璃的方法和制備機(jī)制的簡(jiǎn)單示意圖。因?yàn)槲覀兪褂玫?/span>QDs是疏水性的,要將其和二氧化硅結(jié)合并能保持原QDs優(yōu)良的光學(xué)性能，必須先使其表面增加能夠和二氧化硅**結(jié)合的基團(tuán)，在這里我們使用的修飾試劑是APS。然而，在實(shí)驗(yàn)過(guò)程中由于APS 的水解速度快使得APS容易與疏水性QDs表面的原配體進(jìn)行交換，且反應(yīng)一段時(shí)間開(kāi)始發(fā)生絮凝，造成這種現(xiàn)象的主要原因?yàn)槭杷�性�?/span>QDs的表面配體為長(zhǎng)碳鏈的油酸，而APS分子自身的氨基易于與OA進(jìn)行配位置換，使得疏水性的QDs的表面具有兩種配體。隨著APS的快速水解，QDs表面的APS 分子間發(fā)生縮合，同時(shí)溶液中水解的APS 分子不斷的和QDs表面的APS 發(fā)生反應(yīng)，使得APS 以二氧化硅的形式在QDs表面沉積，QDs之間由于氫鍵和縮合反應(yīng)的原因，開(kāi)始形成具有一定三維結(jié)構(gòu)的微凝膠，并隨著該微凝膠網(wǎng)狀結(jié)構(gòu)的增大開(kāi)始沉淀。然而，在365 nm的紫外燈的激發(fā)下，絮凝物的熒光性能仍然較強(qiáng)。這是因?yàn)?/span>QDs的表面變化較小，即表面原親油性配體被APS置換數(shù)較少，沒(méi)能對(duì)QDs的熒光性能造成較大的影響;同時(shí)，APS 的快速水解，使得硅化溶液中的未參與修飾的APS之間發(fā)生脫水縮合形成微凝膠，**配位置換的速度。隨后，我們使用不同粒徑大小的疏水性的 QDs進(jìn)行了相同的實(shí)驗(yàn)，皆有相同的實(shí)驗(yàn)結(jié)果。

隨后，我們將QDs和二氧化硅混合的絮凝物質(zhì)通過(guò)離心使其沉淀，去除硅化溶液中的甲苯溶劑和未參加反應(yīng)的APS;然后將沉淀物質(zhì)超聲分散在APS試劑中，由于沉淀物質(zhì)是被APS修飾的QDs和APS的混合物質(zhì)，故可以將其均勻的分散。然后加入超純水促進(jìn)APS 的水解，使得APS分子間發(fā)生脫水縮合形成三維網(wǎng)狀結(jié)構(gòu)，且在其內(nèi)部均勻的嵌有QDs，形成新的含有QDs 的微凝膠;隨著APS的水解反應(yīng)的不斷進(jìn)行和溶劑中水和反應(yīng)副產(chǎn)物的蒸發(fā)，溶膠開(kāi)始老化，形成塊狀的凝膠材料，如圖1所示。

采用這種方法制備含有QDs 的凝膠玻璃其優(yōu)點(diǎn)如下:一，制備方法簡(jiǎn)單，時(shí)間短暫;二，凝膠玻璃中的每一個(gè)QDs皆受到周圍二氧化硅的保護(hù);三，可以將該溶膠置于一定材質(zhì)的模具內(nèi)，制備不同形狀的凝膠材料;四，能夠保證原QDs 的優(yōu)良光學(xué)性能。

西安pg電子官方生物科技有限公司是一家**從事糖產(chǎn)品、科研試劑、多肽、石墨烯、石墨炔(graphyne)發(fā)光材料、金屬配合物發(fā)光材料、光電材料、MAX相陶瓷，碳納米管、原料藥、納米材料、鈣鈦礦、脂質(zhì)體、合成磷脂的研發(fā)、定制合成、生產(chǎn)和銷售的**高科技生物科技有限公司。

pg電子官方供應(yīng)定制產(chǎn)品：

二氧化硅表面修飾硅烷偶聯(lián)劑APTS

二氧化硅修飾納米氧化鋯陶瓷材料

氨基修飾介孔二氧化硅納米纖維

丙烯酸修飾SiO2介孔材料

MSN和氨基化修飾二氧化硅(MSN-NH2)

丙烯酸酯單體修飾二氧化硅納米粒子

碳-碳雙鍵修飾納米SiO2

甲基修飾二氧化硅膜

聚多巴胺表面修飾納米二氧化硅

二氧化硅表面單層自組裝膜的修飾

籠型聚倍半硅氧烷修飾介孔二氧化硅SiO2(POSS-MPS)

乙烯基修飾的微孔二氧化硅膜

酞菁修飾的磁性二氧化硅納米管

硅烷偶聯(lián)劑修飾納米SiO2改性MF/PVA纖維((KH570-SiO2))

苯基修飾的二氧化硅膜

胺基修飾二氧化硅改性環(huán)氧樹(shù)脂膠粘劑

硅烷修飾二氧化硅微球

二氧化硅修飾石墨烯及其絕緣導(dǎo)熱環(huán)氧樹(shù)脂納米復(fù)合材料

3-氨丙基三乙氧基硅烷(APTS)修飾的二氧化硅

硼修飾納米二氧化硅交聯(lián)劑

二氧化硅修飾的親水性KLaF4

酰肼修飾單分散二氧化硅微球

生物分子修飾的介孔二氧化硅納米粒子(MSN)

苯基修飾的疏水微孔二氧化硅膜

納米二氧化硅修飾的3D打印氣管支架

賴氨酸修飾的二氧化硅粒子

二氧化硅納米顆粒修飾平板絲

脯氨酸修飾二氧化硅

聚甲醛/不同表面修飾二氧化硅納米復(fù)合材料

納米二氧化硅修飾玻纖表面

親水性聚合物修飾的二氧化硅納米粒子

殼聚糖修飾二氧化硅載紫杉醇納米粒

表面修飾碳硼烷的介孔二氧化硅納米球

導(dǎo)電炭黑修飾二氧化硅氣凝膠負(fù)載硫復(fù)合正極材料

石墨烯氧化物修飾介孔二氧化硅

表面含硅烷修飾的中空二氧化硅微球

硼酸修飾二氧化硅固載型鉑催化劑

三聯(lián)吡啶基團(tuán)修飾的納米二氧化硅粒子

Ag@SiO2核殼納米顆粒

羧基修飾的介孔二氧化硅納米粒

嵌段共聚物對(duì)SiO2溶膠—凝膠過(guò)程的修飾

γ-氨丙基三乙氧基硅烷(KH-550)修飾納米SiO2

載體SiO2表面修飾對(duì)釩基催化劑

POSS基聚合物修飾二氧化硅納米粒子

聚馬來(lái)酸酐和二氧化硅修飾的水溶性CdSe/ZnS熒光量子點(diǎn)

單鏈dna核酸適配體修飾二氧化硅/四氧化三鐵磁性微球

SiO2微球修飾浸潤(rùn)劑

苯基修飾二氧化硅納米片纖維

納米二氧化硅修飾葉蠟石粉體

SiO2修飾的TiO2載體

納米SiO2修飾玻纖表面

Bi1.5Zn1.0Nb1.5O7柵絕緣層的SiO2修飾

磁性納米二氧化硅表面修飾

納米二氧化硅修飾碳糊電極

金納米棒的二氧化硅表面修飾

zl 04.12
