石墨炔（GDY）自2010年首次合成以來(lái)，在太陽(yáng)能電池、新型催化材料等領(lǐng)域已有多項(xiàng)研究成果報(bào)道。由于石墨炔擁有**的理化性質(zhì)，包括大比表面積、特殊的sp雜化共軛結(jié)構(gòu)、可見(jiàn)光區(qū)有廣泛吸收等。在生物醫(yī)學(xué)領(lǐng)域有**的潛在利用價(jià)值，主要包括高**負(fù)載率、光熱療法及**的光聲成像等。氧化石墨炔（GDYO）可由GDY經(jīng)濃酸混合氧化得到，制備簡(jiǎn)單，且保留有石墨炔獨(dú)特的理化性質(zhì)。

氧化石墨炔基的四氧化三鐵海綿，用于**的光熱**和加速芬頓反應(yīng)產(chǎn)生羥基自由基，實(shí)現(xiàn)**的****。該納米載體充分利用其優(yōu)越的靶向遞送和激光響應(yīng)優(yōu)勢(shì)，經(jīng)光熱效應(yīng)后升溫促進(jìn)包載的氧化鐵和**內(nèi)過(guò)氧化氫發(fā)生芬頓反應(yīng)（Fenton Reaction），產(chǎn)生的活性氧自由基可殺傷**細(xì)胞，實(shí)現(xiàn)******癥。

在本文中，**通過(guò)溶劑熱合成的方法將四氧化三鐵納米顆粒沉積在GDYO表面。通過(guò)PEG和CREKA的修飾，提高了GDYO的生物相容性和靶向性，使該納米復(fù)合物可以被**微環(huán)境中的血纖維蛋（fibrin）識(shí)別，錨定于**細(xì)胞周?chē)��?/p>

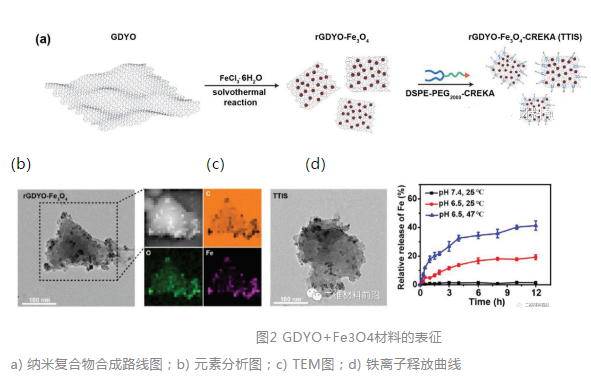

通過(guò)圖1該納米材料的表征顯示，納米片大小約150 nm，表面電位約為-40 mV，表面分布的氧化鐵顆粒大小約8 nm。AFM顯示該復(fù)合物的厚度約為15-17 nm，GDYO中的碳碳三鍵和碳氧鍵可通過(guò)XPS證明存在。同時(shí)，PEG2000的修飾可以通過(guò)紅外光譜加以確認(rèn)。該納米復(fù)合物被稱(chēng)為“氧化鐵海綿”的原因是GDYO對(duì)氧化鐵的高包載率且其包載量可以根據(jù)合成時(shí)GDYO和三氯化鐵的比例進(jìn)行調(diào)節(jié)。

圖1

當(dāng)氧化石墨炔（GDYO）位于**細(xì)胞周?chē)鷷r(shí)，給予NIR光照，GDYO的光熱效應(yīng)可以局部產(chǎn)熱，實(shí)現(xiàn)**的光熱**。同時(shí)，局部升溫可以促進(jìn)鐵離子的釋放，進(jìn)入細(xì)胞催化過(guò)氧化氫分解，發(fā)生芬頓反應(yīng)。

值得一提的是，體外釋放實(shí)驗(yàn)表明，只有在pH=6.5且溫度為47度時(shí)，鐵離子才會(huì)被**釋放，且釋放比例高達(dá)40%。

前期表征實(shí)驗(yàn)證實(shí)，GDYO的光熱轉(zhuǎn)化效率高達(dá)37.5%。過(guò)氧化氫的分解產(chǎn)物羥基自由基可以通過(guò)TMB顯色反應(yīng)檢測(cè)。

結(jié)果表明，在47度時(shí)的酸性條件下，652 nm處的吸光值較25度對(duì)照處理有明顯提升。另外OH自由基上的孤電子可以產(chǎn)生電子自旋共振（ESR），在高溫酸性條件下的共振明顯增強(qiáng)。

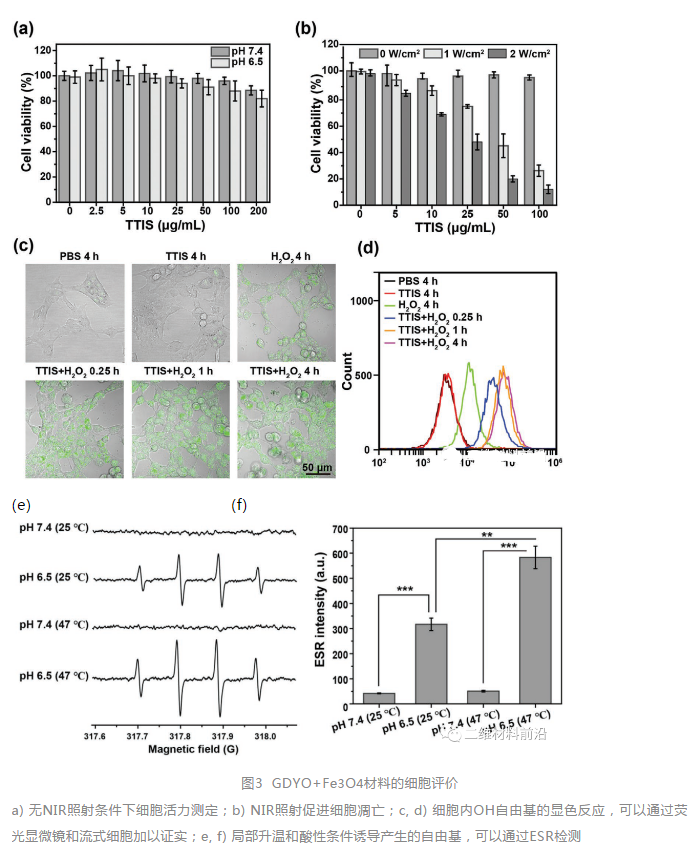

細(xì)胞層面實(shí)驗(yàn)表明，不施加NIR照射時(shí)，該納米復(fù)合物對(duì)4T1細(xì)胞的活力沒(méi)有明顯影響。當(dāng)給予不同強(qiáng)度的NIR照射后，細(xì)胞活力在25 ?g/mL時(shí)即發(fā)生明顯降低。細(xì)胞染色和流式細(xì)胞結(jié)果均顯示胞內(nèi)產(chǎn)生了活性O(shè)H自由基。

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途，axc,2021.02.22
