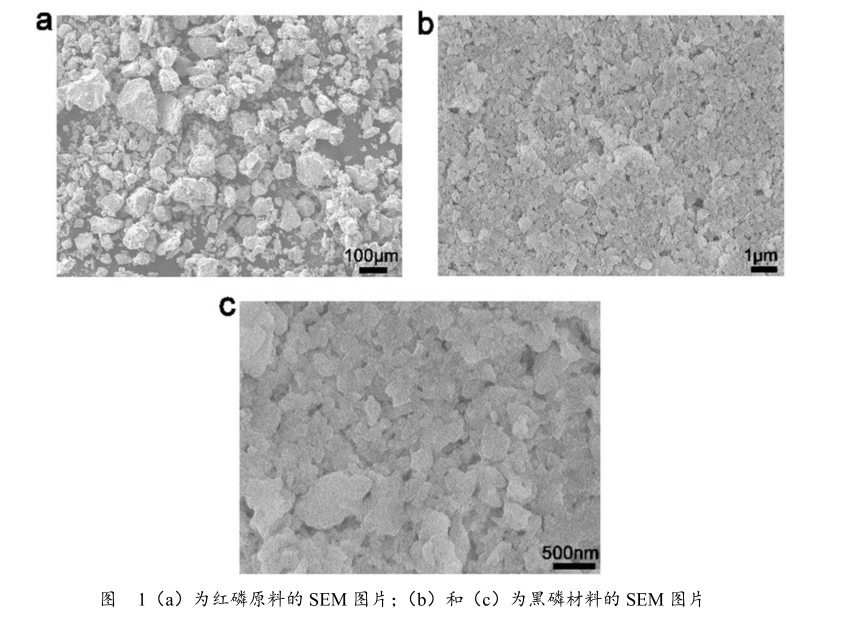

通過SEM測(cè)試來表征材料的表面形貌。圖1顯示了材料的形貌結(jié)構(gòu)。其中圖1 (a）是 RP材料的SEM圖片，很清楚的可以看到紅磷呈塊狀結(jié)構(gòu)，尺寸大約為100 um。圖1 (b）是BP材料的SEM圖譜，從圖中可以看出由RP原料進(jìn)行水熱之后，其明顯轉(zhuǎn)換成了薄片狀結(jié)構(gòu)，證實(shí)了通過高溫水熱制備BP材料是可行的，且分布**均勻，沒有明顯團(tuán)聚。圖1 (c）中，尺寸大約在300-500 nm 之間,說明在水熱過程中加入的氟化氨具有切割塊體RP的作用，并且降低了表面活化能，增大了轉(zhuǎn)化為BP的可能性。

實(shí)驗(yàn)過程：

1黑磷多晶體納米片的制備

使用的黑磷多晶體采用一步水熱法制得。

具體實(shí)驗(yàn)過程為:材料紅磷為原料，氟化氨為表面活性劑，稱取0.5 g 紅磷原料，溶解于25 mL去離子水中，并常溫磁力攪拌，然后加入2.5 g氟化氨，進(jìn)行水浴超聲，30 min后將分散均勻的混合溶液放置于30 mL的不銹鋼反應(yīng)釜中進(jìn)行高溫水熱反應(yīng)，烘箱溫度為200℃，水熱時(shí)間為8 h。待反應(yīng)完成后，將產(chǎn)物加入碳酸氫鈉進(jìn)行多次離心，碳酸氫鈉用于中和溶于水中的磷而產(chǎn)生的磷酸﹐洗滌兩次后加入去離子水洗滌兩次，去除多余殘?jiān)�。最后將沉淀置于真空干燥箱�?0℃烘干過夜，得到黑紫色粉末留存?zhèn)溆谩?/p>

2光催化反應(yīng)溶液的制備

**稱取6 g NagS和4.4114 g NagSO;，并用量筒量取100 mL的去離子水放置于特定的光催化反應(yīng)容器中，然后將上述兩種藥品溶于水中，并放置在超聲機(jī)中進(jìn)行超聲 30 min使其完全分散，重復(fù)兩次待用。選用堿式剝離法，稱取50 mg 黑磷樣品，將其溶于50 mL的乙醇中，加入100 mg 的 NaOH，放置于超聲機(jī)中進(jìn)行超聲，超聲時(shí)間30 min，重復(fù)兩次。將液體樣品進(jìn)行離心洗滌，使用鹽酸洗滌溶液兩次,用于中和NaOH,然后用去離子水洗滌兩次，去除多余雜質(zhì)，最后將樣品放置于培養(yǎng)皿中進(jìn)行真空干燥過夜，離心速率為10000 r/min，干燥溫度為50℃。使用干燥后的黑磷樣品，加入少量酒精后進(jìn)行研磨30 min，然后稱取10 mg 的黑磷粉體，并將其加入到上述已經(jīng)處理過的犧牲劑溶液中，并進(jìn)行超聲15 min，即可進(jìn)行光催化性能測(cè)試。

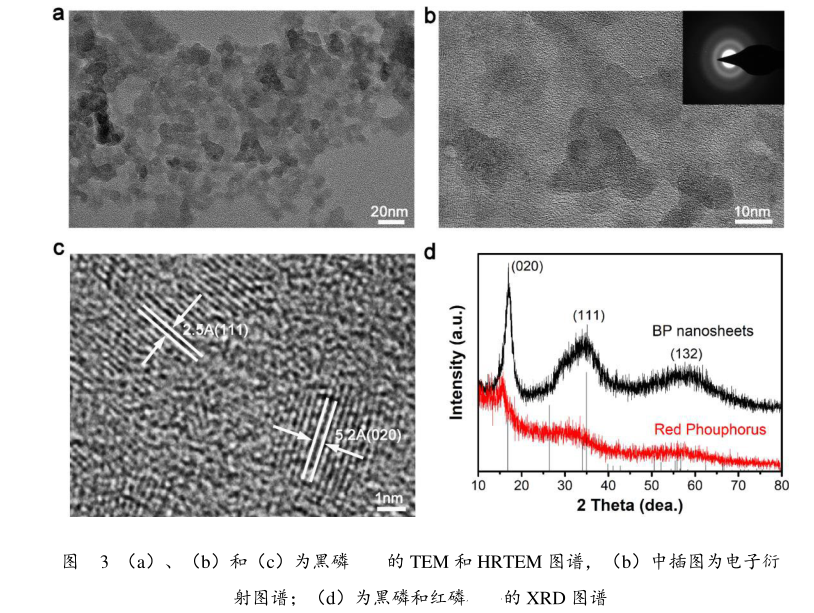

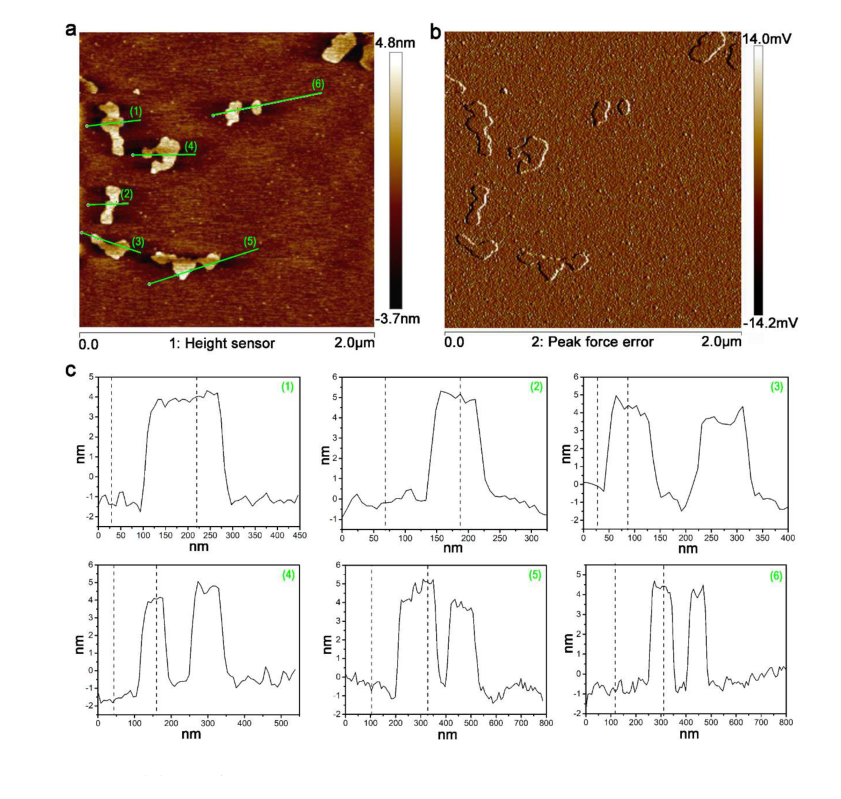

                                    圖2（a)和（b)為制備的黑磷的ATM圖片，（c）為對(duì)應(yīng)的片層厚度

相關(guān)產(chǎn)品目錄：

Ta2NiSe5晶體

PbSnSe2晶體

CuIn7Se11晶體

ZrSe3 三硒化鋯晶體

ZrSe2 二硒化鋯晶體

WTaSe2 鎢鉭硒晶體

WSe2 二硒化鎢晶體

VSe2 硒化釩晶體

TiSe2 硒化鈦晶體

TaSe2(2H) 硒化鉭晶體

SnSe2 硒化錫晶體

SnSe 硒化亞錫晶體

ReSe2 二硒化錸晶體

PdSe2 二硒化鈀晶體

NbSe2-2h 二硒化鈮晶體

MoWSe2 鉬鎢硒晶體

MoSSe 鉬硫硒晶體

MoSe2 二硒化鉬晶體

MnPSe3 晶體

InSe 硒化銦晶體

In2Se3晶體

HfSe2 硒化鉿晶體

GeSe 硒化鍺晶體

GaSe 硒化鎵晶體

FePSe3 晶體

Bi2Se3 硒化鉍晶體

Bi2O2Se晶體

TiSe2 二硒化鈦晶體

TaSe2 二硒化鉭晶體

ZrSe3 三硒化鋯晶體

Sb2Se3 硒化銻晶體

ReSSe crystals 硒化硫錸晶體

PdSe2 crystals 二硒化鈀晶體

TlGaSe2 硒化鎵鉈晶體

ZrSe2 二硒化鋯晶體

WSSe 硒化硫鎢晶體

n-type WSe2 crystals N型二硒化鎢晶體

GaSSe 硒化硫鎵晶體

HfSe2 二硒化鉿晶體

WSe2 二硒化鎢晶體

ReSe2 二硒化錸晶體

P型硒化鉍晶體 p-type Bi2Se3 crystals

P型二硒化鎢晶體p-type WSe2 crystals

N型二硒化鉬晶體n-type MoSe2 crystals

N型硒化鉍晶體n-type Bi2Se3 crystals

MoSSe 硒化硫鉬晶體

ZnPSe3 crystals 硒化磷鋅晶體

PtSe2 二硒化鉑晶體

NbSe2 crystals 二硒化鈮晶體

MoSe2 二硒化鉬晶體

In2Se3 crystals 三硒化二銦晶體

GeSe 硒化鍺晶體

GaSe 硒化鎵晶體

p-type MoSe2 crystals P型二硒化鉬晶體

SnSe 硒化錫晶體

InSe 硒化銦晶體

CoSe2 硒化鈷晶體

VSe2 二硒化礬晶體

FeSe 硒化鐵晶體

PtSe2 二硒化鉑晶體

PbGa2Se4 crystals 硒化鎵鉛晶體

TlSe 硒化鉈晶體

MoWTe2 二硒化鎢鉬晶體

I2 intercalated WSe2 二硒化鎢晶體（碘）

ReNbSe2 Crystals 二硒化鈮錸晶體

FeTeSe 硒化碲鐵晶體

MoWSe2 二硒化鎢鉬晶體

yyp2021.1.21
