納米二氧化鈦TiO2具有比表面積大、化學(xué)穩(wěn)定性好、良好的吸附性和生物相容性等特點(diǎn)，被廣泛應(yīng)用于酶的固定、蛋白質(zhì)的分離純化等，然而由于受到納米 TiO2 表面羥基基團(tuán)的影響， 制約了其對(duì)蛋白質(zhì)(酶) 的吸附能力。 為此， 人們通過(guò)對(duì)表面基團(tuán)進(jìn)行修飾， 來(lái)提高的蛋白質(zhì)(酶) 的吸附能力。 材料氨基化修飾是一種常見(jiàn)的功能化修飾手段， 已在蛋白質(zhì)(酶) 固定化方面體現(xiàn)出良好的吸附性能和應(yīng)用前景 。
本文以鈦酸正四丁酯為鈦源、賴氨酸為修飾劑， 研究了原位修飾法制備氨基化納米二氧化鈦的實(shí)驗(yàn)條件， 并通過(guò) SEM、FT-IＲ、TG 對(duì)制得的材料進(jìn)行表征，并對(duì)合成條件進(jìn)行了研究。
氨基化納米二氧化鈦TiO2的制備的制備：
在盛有2.0 mL無(wú)水乙二胺的燒杯中加入30.0 mL蒸餾水， 在磁力攪拌下將一定量的賴氨酸溶于上述混合溶液中， 并滴加 3.0 mL 鈦酸四丁酯， 調(diào) pH 繼續(xù)攪拌 30min 后， 轉(zhuǎn)入50 mL 反應(yīng)釜內(nèi)， 置于不同溫度的條件下加熱反應(yīng) 10 h 后， 自然冷卻， 抽濾收集材料并分別用無(wú)水乙醇和蒸餾水洗滌 2 遍， 在 60 ℃ 下干燥 12 h后， 于干燥器中保存。
氨基化納米二氧化鈦TiO2的表征：

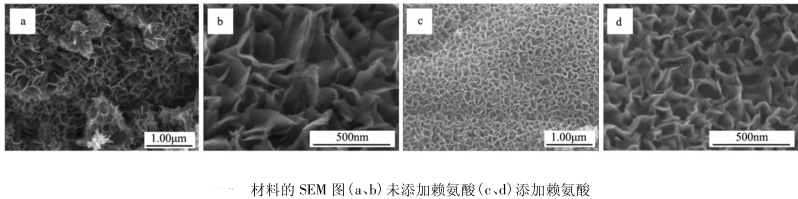

實(shí)驗(yàn)對(duì)添加賴氨酸制備的納米 TiO2 進(jìn)行 SEM 分析， 結(jié)果見(jiàn)圖 1。 由圖中可知， 從下圖 a、b 可以看出對(duì)于未添加賴氨酸制得的納米 TiO 2 顆粒基本呈片狀排列， 厚度為幾十納米左右， 但形貌不均勻， 且團(tuán)聚現(xiàn)象明顯。 圖 c 中可看出添加賴氨酸之后的納米 TiO2 呈現(xiàn)較為規(guī)整的鱗片型密集排列， 均勻性較好， 且經(jīng)圖 d放大后可以看出這些片狀的厚度在 10nm 左右， 其中最薄處約 7 nm。 這一變化可能是因?yàn)樵诩尤霟o(wú)水乙二胺這一氨源之后， 賴氨酸的加入不僅增加了氨源的量， 并且?guī)?lái)了新的活性基團(tuán)， 使得這些活性基團(tuán)共同作用于納米 TiO2 的制備調(diào)控， 使其厚度減小。

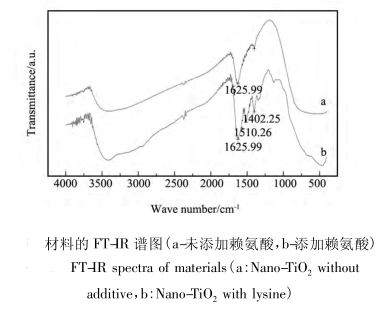

氨基化納米二氧化鈦TiO2的FT-IＲ 表征

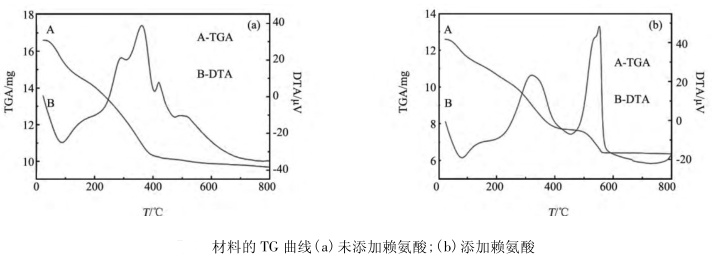

氨基化納米二氧化鈦TiO2的TG 表征
西安pg電子官方生物供應(yīng)二維納米材料相關(guān)定制產(chǎn)品目錄：
生物素聚乙二醇包裹二氧化鈦納米材料TiO2-PEG-Biotin
馬來(lái)酰亞胺聚乙二醇包裹二氧化鈦納米材料TiO2-PEG-MAL
脂質(zhì)體包裹二氧化鈦量子點(diǎn)liposome-TiO2
Cy5-PEG-TiO2 熒光菁染料-聚乙二醇-二氧化鈦納米片
超順磁性碳化鉭(Ta4C3-IONP-SPs)納米復(fù)合材料
核殼結(jié)構(gòu)Fe3O4/SiO2/TiO2-Ag復(fù)合材料
四(對(duì)-羥基)苯基鋅卟啉(ZnTHPP)擔(dān)載于TiO2有機(jī)/無(wú)機(jī)雜化材料
溫馨提示：西安pg電子官方生物提供的所有產(chǎn)品僅用于科研，不能用于其他用途，2021.01.15
pg電子官方微信公眾號(hào)
官方微信
庫(kù)存查詢
