久精品免费观看国产33,精品国产电影在线看免,在线观看aⅴ免费,久久99久久久一本精品

        • 您當(dāng)前所在位置:首頁 > 資訊信息 > 科研動(dòng)態(tài)
          一種吸波劑材料三維碳網(wǎng)絡(luò)負(fù)載四氧化三鐵納米顆粒(3DC/Fe3O4)復(fù)合粉末的介紹
          發(fā)布時(shí)間:2021-01-13     作者:axc   分享到:

          近年來,將碳材料與磁性納米顆粒復(fù)合制備碳基磁性吸波劑成為了國內(nèi)外的研究熱點(diǎn)。目前,已經(jīng)有大量的文獻(xiàn)報(bào)道了碳基磁性吸波劑的研究。

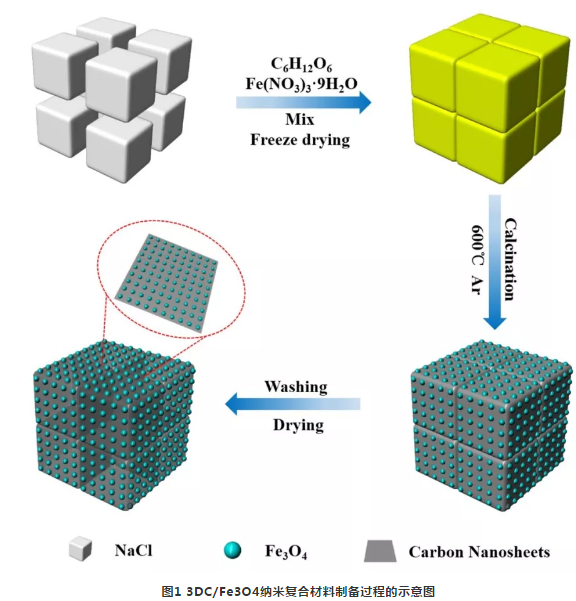

          本文以九水硝酸鐵為鐵源、無水葡萄糖為碳源、氯化鈉為模板,通過冷凍干燥和高溫煅燒的方法成功制備了三維碳網(wǎng)絡(luò)負(fù)載四氧化三鐵納米顆粒(3DC/Fe3O4)復(fù)合粉末,

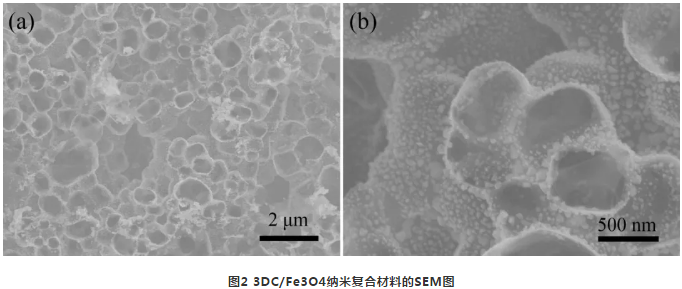

          作為吸波劑材料(圖1)3DC/Fe3O4具有相互連通的三維多孔網(wǎng)絡(luò)狀結(jié)構(gòu)(圖2),這種特殊的結(jié)構(gòu)不僅可以減輕材料的質(zhì)量,也能夠?yàn)殡姶挪ㄔ诓牧蟽?nèi)部的多次反射和衰減提供更多的通道。

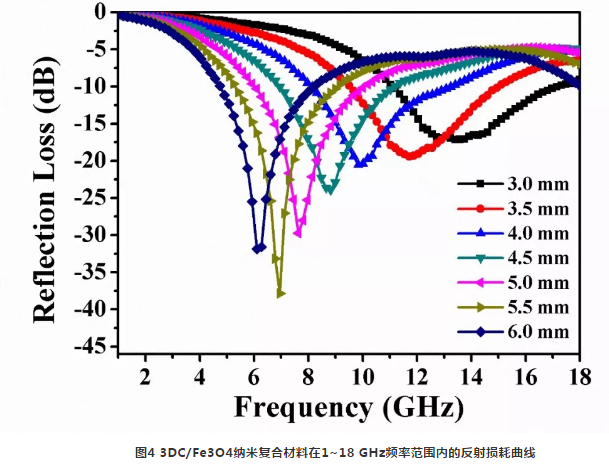

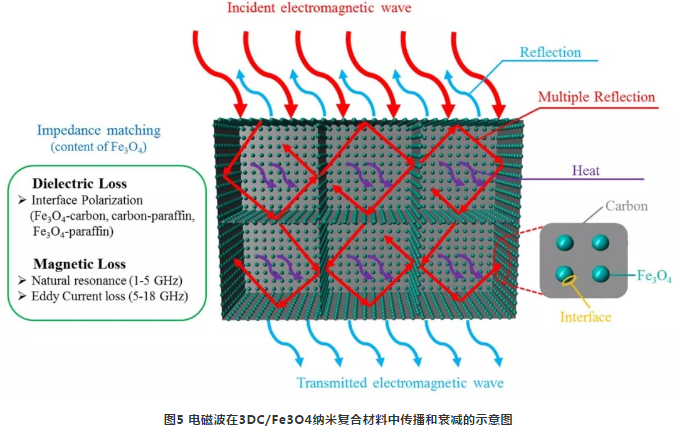

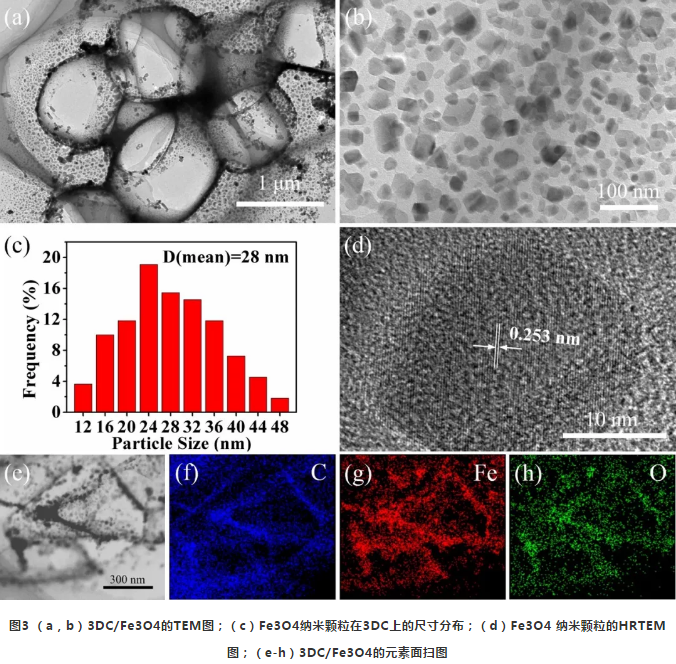

          Fe3O4納米顆粒在碳基體上分布均勻,沒有出現(xiàn)脫落和團(tuán)聚的現(xiàn)象,其粒徑分布在10~50 nm之間,平均約為28 nm(圖3)。當(dāng)3DC/Fe3O4在石蠟基體中的填充量僅為20 wt%時(shí),材料表現(xiàn)出了良好的吸波性能(圖4):在3~6 mm厚度范圍內(nèi),材料的反射損耗(RL)最小值均在-10 dB以下,**吸收帶寬可以達(dá)到 12.24 GHz(4.91~17.15 GHz);當(dāng)厚度為3 mm時(shí),材料的**吸收帶寬達(dá)到了5.95 GHz(11.2~17.15 GHz),覆蓋了大部分的 Ku 波段;當(dāng)厚度為5.5 mm時(shí),材料在6.95 GHz處具有最小的反射損耗-37.8 dB。3DC/Fe3O4的良好吸波性能主要?dú)w因于良好的阻抗匹配、強(qiáng)的介電損耗能力以及特殊的三維多孔結(jié)構(gòu)(圖5)。

          三維碳網(wǎng)絡(luò)負(fù)載四氧化三鐵納米顆粒(3DC/Fe3O4)復(fù)合粉末的圖文導(dǎo)讀介紹









          庫存查詢
