具有TPE側(cè)基的N-丙炔胺單體M1聚合形成AIE材料（聚合物P1）的合成

在螺旋聚合物鏈側(cè)基上引入了TPE分子，即具有聚集誘導(dǎo)發(fā)光性質(zhì)的側(cè)基結(jié)構(gòu)，實(shí)現(xiàn)了其在固體膜態(tài)下的強(qiáng)CPL發(fā)射。

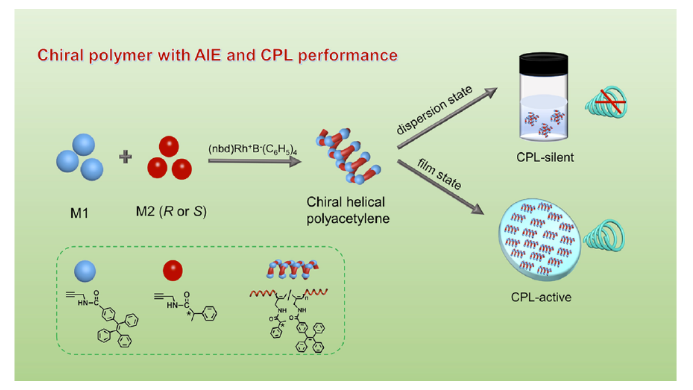

如圖1所示，作者合成了具有TPE側(cè)基的N-丙炔胺單體M1，該單體聚合后所得到的聚合物P1有明顯的AIE性質(zhì)，無(wú)CD信號(hào)。這表明P1是一個(gè)非手性聚合物，其主鏈上的左手、右手螺旋是等量存在的。隨后，作者將M1與手性乙炔單體M2共聚制備了螺旋聚乙炔。

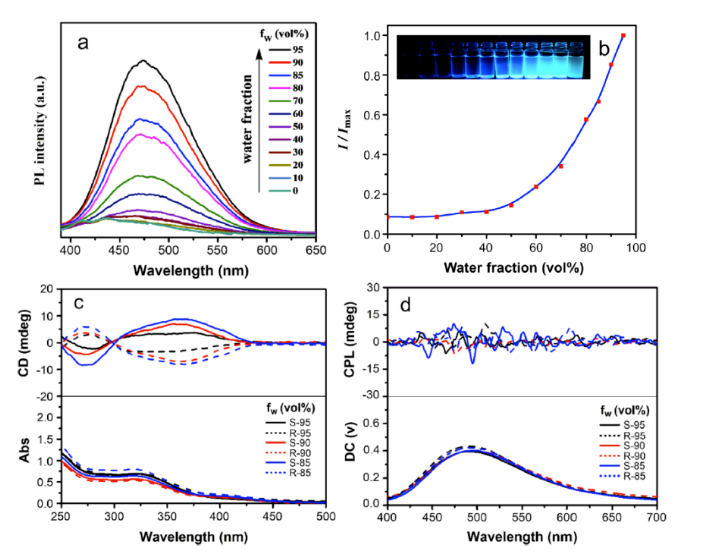

如圖3所示，隨著含水率的增加，共聚物的熒光強(qiáng)度會(huì)逐漸增大。此外，由于聚合物骨架的高穩(wěn)定性，在這種情況下沒(méi)有發(fā)生明顯的波長(zhǎng)變化。同時(shí)，聚合物溶液相應(yīng)的CD強(qiáng)度隨含水量的增加而略有下降，這是由于水的極性較強(qiáng)，在一定程度上破壞了聚合物主鏈單手螺旋結(jié)構(gòu)。值得注意的是：雖然該共聚物分散體既具有手性又具有熒光性能，滿足了制備CPL材料的基本元素，但在該分散體中未觀察到明顯的CPL性質(zhì)。結(jié)果表明，螺旋型聚合物主鏈和TPE側(cè)鏈之間沒(méi)有**的手性轉(zhuǎn)移。
