久精品免费观看国产33,精品国产电影在线看免,在线观看aⅴ免费,久久99久久久一本精品

提供一種廣泛pH范圍內(nèi)可水溶且具有長周期細(xì)胞示蹤性能的具有聚集誘導(dǎo)發(fā)光特性的羧化殼聚糖納米熒光探針及其制備方法。

具有聚集誘導(dǎo)發(fā)光特性的羧化殼聚糖納米熒光探針的制備方法，包括如下步驟：

1)將粘均分子量為1萬-100萬、乙酰度5％-20％、羧化度20％-60％的羧化殼聚糖分散于DMSO中，在50-65℃下溶脹12-48h，再向該溶液中加入含異硫氰酸酯官能團(tuán)的TPE分子(TPEITC)，TPEITC與殼聚糖中氨基的摩爾比為1％-20％，反應(yīng)24-48h，獲得溶液A；

2)向溶液A中加入四氫呋喃，四氫呋喃與溶液A的體積比為10，攪拌均勻后靜置至溶液分層，去除上清液，離心，所得沉淀物用適量無水乙醇超聲分散20min，離心，將沉淀用三蒸水溶解，得到溶液B；

3)將溶液B裝入截留分子量為3500的透析袋中并置于三蒸水中透析4-5天，凍干，獲得熒光標(biāo)記的羧化殼聚糖(TPE-NCS)；

4)將步驟3)的熒光標(biāo)記羧化殼聚糖溶于體積分?jǐn)?shù)為1％的醋酸溶液中，得到熒光標(biāo)記羧化殼聚糖溶液C；

5)配制質(zhì)量分?jǐn)?shù)為1-40％的多聚磷酸鈉溶液，將多聚磷酸鈉溶液以溶質(zhì)質(zhì)量比為1：5的比例滴加入溶液C，即：使得多聚磷酸鈉與TPE-NCS質(zhì)量比為1:5，劇烈攪拌0.5-1h，離心，去除上清液，加入適量三蒸水，獲得具有聚集誘導(dǎo)發(fā)光特性的羧化殼聚糖納米熒光探針。

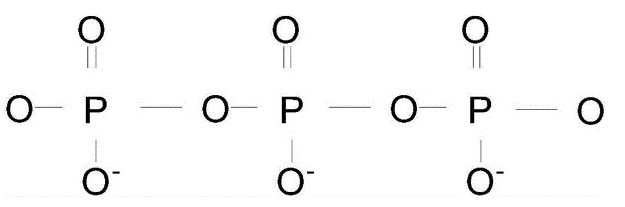

本**通過將四苯基乙烯(TPE)熒光分子標(biāo)記到羧化殼聚糖鏈上得到具有AIE特性的TPE-NCS，再利用多聚磷酸鈉將TPE-NCS進(jìn)行離子交聯(lián)，從而制得具有聚集誘導(dǎo)發(fā)光特性且水溶液中分散均勻的納米熒光探針(TPE-NCS NPs)。本**得到的TPE-NCS分子式如圖1所示，多聚磷酸根結(jié)構(gòu)式如圖2所示，產(chǎn)物TPE-NCS NPs的TEM如圖3所示。

四苯基乙烯（TPE）及其衍生物具有聚集誘導(dǎo)發(fā)光特性，在光電材料等領(lǐng)域應(yīng)用前景廣闊。

西安pg電子官方生物提供功能化的四苯乙烯(TPE)及其衍生物有以下：

TPE分子的衍生物TPE-CH_2Br

聚合物PSBF-BT

聚合物PSBF-QX,PSBF-TPE

PTPA-BT

酪氨酸功能化四苯乙烯(TPE-Tyr)

生物素化的四苯乙烯（TPE-Biotin）

TPE-[P(DMA-stat-DAA)]

TPE發(fā)光基團(tuán)引入P(DMA-stat-DAA)共聚物

具有交聯(lián)誘導(dǎo)溫敏性能的自修復(fù)水凝膠的合成廠家

藍(lán)綠色熒光支鏈的超支化白光OLED聚合物PFTPE-Rx
