新型生物降解的高分子-多肽與共聚物材料

多肽具有很多**的性能，它是一種可生物降解的高分子，易被機體吸收、

代謝，生物相容性好。同時多肽以酰胺鍵為主鏈，鏈段具備一定的剛性，且酰胺

鍵上的羰基和亞氨基易形成分子內(nèi)和分子間的氫鍵，使肽鏈保持規(guī)則的排布，如

多肽鏈段的a．螺旋和伊折疊等，因此在生物醫(yī)藥、催化等領(lǐng)域應(yīng)用前景廣闊。

1采用正己胺為引發(fā)劑，依次引發(fā)芐酯保護的谷氨酸

NCA和三氟乙酰氨基保護的賴氨酸NCA聚合，得到了純多肽兩嵌段共聚物，其

分子量分布在1．4左右，兩種組分的聚合單元聚合度都被控制在15上下。其后

共聚物用KOH堿解脫去保護基團，得到兩性離子型嵌段共聚物

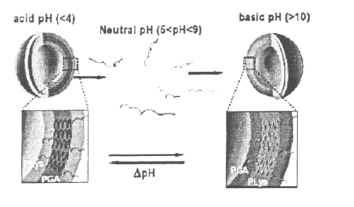

PLGAl5．6．PLLl5，在pH 3至pH 12的變化過程中，PLGA鏈段從疏水變?yōu)橛H水，

而PLL鏈段則由親水變?yōu)槭杷�，具有獨特的自組裝行為。其自組裝形成的囊泡

粒徑隨pH的變化也發(fā)生了相應(yīng)轉(zhuǎn)變，從而得到了一種pH敏感大小可控的中空

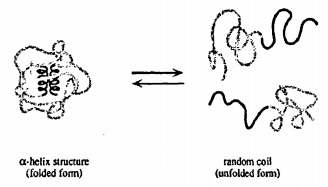

囊泡納米材料。更有意思的是，兩個嵌段組分在自組裝過程中都分別經(jīng)歷了無規(guī)

線團與a．螺旋結(jié)構(gòu)的轉(zhuǎn)變，這種新型的材料有望用于對pH敏感的**或蛋白質(zhì)

的負(fù)載運輸上

采用大分子引發(fā)劑是合成雙親水多肽嵌段共聚物的主要方法

與常規(guī)的小分子引發(fā)劑(如伯胺)不同的是，此類引發(fā)劑往往是由聚合物通過某些化學(xué)反應(yīng)，對其端基或側(cè)鏈進(jìn)行重新修飾，以得到可以引發(fā)酸酐開環(huán)聚合的氨基，例如單端或雙端氨基化的聚環(huán)氧乙烷(PEO-NH2，NH2．PEO-NH2)常被用來引發(fā)氨基酸酸酐開環(huán)聚合。分子量低于2萬的聚環(huán)氧乙烷(PEo)又稱為聚乙二醇(PEG)是一種用途為廣泛的聚醚高分子化合物，它具有優(yōu)良的生物相容性，無毒副作用，在新型生物材料的合成和改性中，PEG作為材料的一部分，可賦予材料新的特性和功能，如親水性、柔性、抗凝血性等o】。因此，以PEG為鏈段的雙親水性聚合物目前也倍受關(guān)注。Harada等【u1】采用單端氨基的聚乙二醇引發(fā)芐氧羰基保護賴氨酸NCA聚合，得到了嵌段聚合物PEO．6．PZLL。其后采用三氟乙酸和甲基磺酸脫去賴氨酸嵌段側(cè)鏈氨基的芐氧羰基保護，便可得到對pH敏感的雙親水性嵌段共聚物。他們發(fā)現(xiàn)嵌段共聚物中，低分子量(‰=2400)的PLL嵌段可以隨pH變化產(chǎn)生螺旋結(jié)構(gòu)與無規(guī)線團之間的轉(zhuǎn)變，而同樣分子量的均聚PLL則是無法形成a．螺旋結(jié)構(gòu)。此外，高分子量的均聚PLL在水性溶液(pH>11)中螺旋的穩(wěn)定性隨加入尿素的量急劇降低，而共聚物中較高分子量的PLL嵌段則有更好的螺旋穩(wěn)定性，這很可能是由于自組裝形成的膠束外層的PEG嵌段對內(nèi)核PLL嵌段的保護作用，該種新型的嵌段共聚物的超分子自組裝行為在構(gòu)建更**序列的分子組裝體系上將有廣大的潛在應(yīng)用價值。

采用單端氨基的聚乙二醇引發(fā)芐酯保護的天冬氨酸聚合，得到兩嵌段聚合物聚乙二醇．6-聚(天冬氨酸芐酯)∽ly(emylene glyC01)·6·

poly(benzyl—L．嬲partate)，然后用NaoH溶液將芐酯基團水解脫除，得到了全親水性的聚乙二醇一6一聚(天冬氨酸)(PEG．6．PAsp)。該聚合物可以與雞蛋白溶解酵素配合形成聚離子復(fù)合膠束，該復(fù)合膠束非常穩(wěn)定，可以在室溫下保持一個月而不發(fā)生沉淀聚集。

 產(chǎn)品供應(yīng)：

聚(ε-己內(nèi)酯)-多肽共聚物膠束PCL34-b-PGA30-b-P(Lys16-stat-Phe12)

氨基酸環(huán)內(nèi)酸酐和ε-己內(nèi)酯開環(huán)聚合合成了多肽基的聚合物

聚(ε-己內(nèi)酯)-多肽共聚物膠束增強抗生素

DNA-多肽共聚物

DNA-類膠原多肽(DNA-CLP)共聚物

DNA-TTR14共聚序列DNA納米管組裝淀粉樣多肽TTR14共聚物

共聚物P(NIPAM-co-AAEA)

HEAA側(cè)鏈雙鍵功能化的共聚物P(NIPAM-co-AAEA)

P(NIPAM-co-AAEA)雙鍵功能化抗菌肽溫敏共聚物

抗菌凝膠涂層

多肽三元共聚物聚(lysine-co-N,N-Bis(acryloyl)cystamine-co-dimethylmaleic-andride,PLBD）

刺激響應(yīng)性多肽聚合物膠束

能**實現(xiàn)細(xì)胞內(nèi)化,**促進(jìn)阿霉素(doxorubicin,DOX)對**細(xì)胞的遞送效率

聚肽和聚類肽的嵌段共聚物

聚乙二醇胺（PEG-NH2,Mn=2000）-γ-芐基-L-谷氨酸N-羧酸酸酐（BLG-NCA）/（N-正辛基）甘氨酸羧酸酸酐（Oct-NNCA）pH響應(yīng)性兩親性的嵌段共聚物

三嵌段聚合物聚乙二醇-聚谷氨酸-聚（N-正辛基）甘氨酸

三嵌段聚合物（PEG-b-PGA-b-PNOG）

溫敏性（PPLG-g-EG3）-b-PNOG嵌段共聚物

鹿茸多肽(VAP)/聚乳酸(PLA)-聚羥基乙酸(PGA)共聚物(PLGA)VAP-PLGA復(fù)合膜

鹿茸多肽-聚乳酸聚羥基乙酸共聚物

疏水寡肽-聚芐氧羰基賴氨酸-b-聚乙二醇PLL-g-(PZLL-b-PEG)刷狀共聚物

疏水寡肽-聚谷氨酸芐酯-b-聚乙二醇刷狀共聚物PLL-g-(PBLG-b-PEG)

多肽修飾的聚己內(nèi)酯聚合物PεCL-co-P(αPy-εCL)

氟化多肽嵌段共聚物

林蛙膠原蛋白肽接枝改性殼聚糖共聚物L(fēng)WT-CMCS

多肽-pH響應(yīng)聚β氨基酯共聚物

嵌段聚肽PBLG-b-PCELG-共聚物

兩親性聚肽嵌段共聚物分子PBLGm-b-PCELG-g-Gn

含羧基的多肽基雙親水雜化共聚物(PEO-b-PPLG-g-MPA)

支化聚乙烯(PE-OH)-多肽嵌段共聚物

聚乙烯-b-聚(γ-芐基-L-谷氨酸酯)(PE-b-PBLG)

兩親性聚乙烯-b-聚(L-谷氨酸)(PE-b-PGA)嵌段共聚物

多肽-聚電解質(zhì)-多肽ABA三嵌段共聚物

多肽RADA16-P24-PLGA共聚物

糖多肽三嵌段共聚物

星形四嵌段多肽共聚物納米載體PEI-(PLF-b-PLL-b-PEG)

乳酸-羥基乙酸共聚物多肽蛋白類**微球

殼聚糖修飾的載胰島素聚乳酸-羥基乙酸共聚物

瓊脂糖接枝透明質(zhì)酸共聚物多肽載體材料

膠原多肽與丙烯酸類單體接枝共聚物

GD多肽接枝聚(乳酸-羥基乙酸-L-賴氨酸)

聚乳酸—大豆多肽共聚物

蛋白質(zhì)/多肽**聚乳酸/乳酸-羥基乙酸共聚物微球

胰島素乳酸/羥基乙酸共聚物納米粒

小編：wyf  11.05
