聚乙二醇改性納米錳鋅鐵氧體(制備方法)

以PEG-6000為改性劑,采用化學共沉淀.法制備Mno.gZno.zFe2O,納米顆粒。制備得到的錳鋅鐵氧體呈球形,平均粒徑為80nm,分散性較好，飽和磁化強度達41emu/g.

制備方法

①按照配比分別稱量25gFez(SO,)z●7H2O、2.66g ZnSO,●7H2O和6.25gMnSO,●H2O,

用去離子水溶解后轉移到三口燒瓶中。

②在95C加熱攪拌,在此過程中加人適量的NaOH溶液，恒溫反應2h(制備經(jīng)PEG改性的錳鋅鐵氧體時，只要在加人NaOH溶液前,加人2gPEG-6000,反應2 h即可)。

③反應完成后,冷卻,過濾,分別用蒸餾水、無水乙醇洗滌3次。在90 C烘干,在瓷研缽中磨細后得到錳鋅鐵氧體粉末。

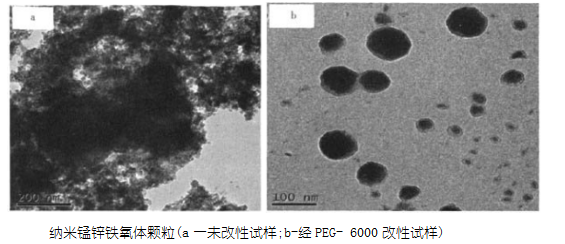

納米錳鋅鐵氧體PEG-6000改性前后的TEM圖
