有機(jī)電致發(fā)光器件（發(fā)藍(lán)光材料）的理論探討
西安pg電子官方生物科技有限公司產(chǎn)品廣泛應(yīng)用于材料、化學(xué)、能源、生物、有機(jī)合成、分析測(cè)試的諸多領(lǐng)域及不同類別實(shí)驗(yàn)室，大部分產(chǎn)品均處于行業(yè)的**水平，同時(shí)公司為每一位新老客戶提供更齊全、更優(yōu)質(zhì)的定制、改裝及技術(shù)服務(wù)。
有機(jī)電致發(fā)光(0LE)就是指有機(jī)材料在電流或電場(chǎng)的激發(fā)作用下發(fā)光的現(xiàn)象。根據(jù)所使用的有機(jī)電致發(fā)光材料的不同，人們有時(shí)將利用有機(jī)小分子為發(fā)光材料制成的器件稱為有機(jī)電致發(fā)光器件，簡(jiǎn)稱OLED;而將利用高分子作為電致發(fā)光材料制成的器件稱為高分子電致發(fā)光器件，簡(jiǎn)稱PLED。

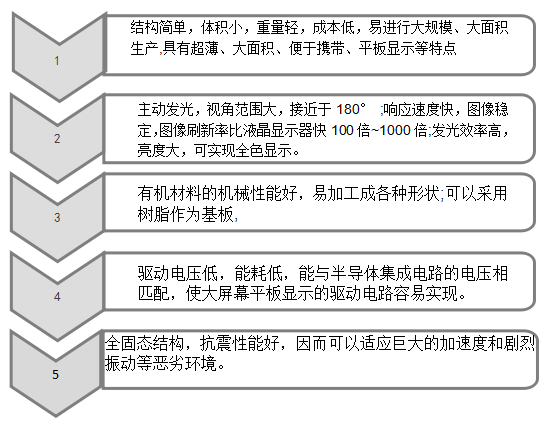

有機(jī)電致發(fā)光器件特點(diǎn)：

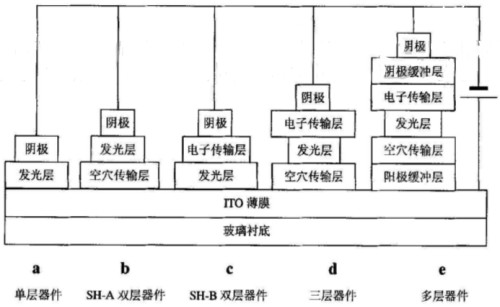

有機(jī)電致發(fā)光期間的結(jié)構(gòu)示意圖：
目前，在實(shí)現(xiàn)彩色的三種主要顏色(紅、綠、藍(lán))的有機(jī)電致發(fā)光器件中，紅光和綠光器件發(fā)展得較為成熟,而藍(lán)光器件與之相比還存在著較大差距，制約了全彩色顯示的發(fā)展。因?yàn)橛袡C(jī)發(fā)光材料中，藍(lán)光材料的能帶間隙要求比較寬;同時(shí)由于能隙較大，容易受雜質(zhì)影響，使發(fā)光效率和色純度可能因此降低。
一、對(duì)藍(lán)色有機(jī)電致發(fā)光器件的特性進(jìn)行了研究。
采用新型的藍(lán)色有機(jī)小分子發(fā)光材料2P9PPF和DPPPF作為發(fā)光層，利用真空鍍膜機(jī)制備了單層和多層結(jié)構(gòu)的有機(jī)電致發(fā)光器件并且研究了其電學(xué)和發(fā)光特性。通過(guò)對(duì)器件結(jié)構(gòu)進(jìn)行優(yōu)化和各功能層的研究，研制出性能比較**的藍(lán)色有機(jī)電致發(fā)光器件。器件的較高亮度和效率分別達(dá)到了19885 cd/m2 (13 V)和3.08 cd/A (9V),啟動(dòng)電壓為3.5V, EL光譜峰值和1931CIE色坐標(biāo)分別為460 nm和(0.18, 0.19)(12 V)。

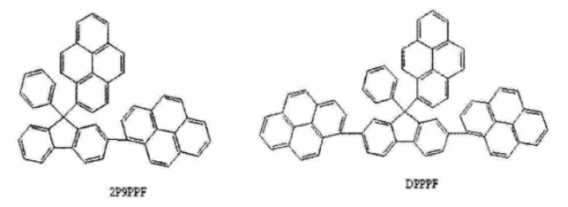

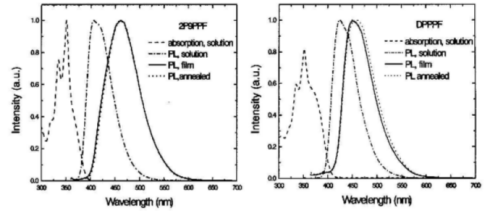

圖1： 2P9PPF和DPPPF的化學(xué)結(jié)構(gòu)、吸收光譜和在溶液和固態(tài)時(shí)的熒光光譜圖
**，研究激子阻擋層對(duì)有機(jī)電致發(fā)光器件的影響。
制備了結(jié)構(gòu)為indium-tin- oxide (TO)/4,4,4"-tris(N carbazolyI)- triphenylamine (TCTA)/two novelC9 diaryl-substituted fluorene subtuted pyrenes (2P9PPF) (30 nm)/bathocuproine(BCP) (40 nm)Mg;Ag (250 nm)的藍(lán)色有機(jī)電致發(fā)光器件，研究了TCTA層厚度.變化對(duì)器件性能的影響。
實(shí)驗(yàn)結(jié)果表明，TCTA層的引入使得器件的亮度和效率有了**的提高。其合適厚度為8 nm,此時(shí)器件的較高亮度和效率分別可以達(dá)到17000 cd/m2 at 15 V和3.8 cd/A at 9.2 V, 87 mA/cm',且啟動(dòng)電壓較低，為3.5V。分析表明器件性能的提高是由于TCTA層具有激子阻擋層和陽(yáng)極緩沖層的作用，TCTA能**地阻擋激子從發(fā)光層擴(kuò)散到ITO陽(yáng)極，能平衡載流子注入，從而提高器件的性能，但過(guò)厚的TCTA層會(huì)使啟動(dòng)電壓提高。
圖2：不同厚度TCTA層的器件電壓一亮度曲線，插圖為TCTA厚度8 nm的器件在不同電壓下的EL光譜
圖3：不同厚度TCTA層的器件電流密度-電壓曲線；
圖4：不同厚度TCTA層的器件電流效率-電流密度曲線。
產(chǎn)品供應(yīng)列表：
產(chǎn)品名稱 | 關(guān)鍵詞 |
有機(jī)電致發(fā)光器件 | 頂發(fā)射白光有機(jī)電致發(fā)光器件 |
發(fā)光層為PCDTBT的有機(jī)電致發(fā)光器 | |
藍(lán)色磷光有機(jī)電致發(fā)光器件 | |
DCJTB摻雜的熒光型白光有機(jī)電致發(fā)光器件 | |
基于DPAVBi的藍(lán)綠光有機(jī)電致發(fā)光器件 | |
有機(jī)藍(lán)光和白光電致發(fā)光器件 | |
Se摻雜制備電致發(fā)光器件 | |
有機(jī)電致發(fā)光顯示器件 | |
有機(jī)電致發(fā)光器件(OLED) | |
不同發(fā)光染料的頂發(fā)射有機(jī)電致發(fā)光器件 | |
有機(jī)高分子電致發(fā)光顯示器件 | |
紅色磷光微腔有機(jī)電致發(fā)光器件 | |
雙發(fā)光層白光有機(jī)電致發(fā)光器件 | |
AND:Rubrene發(fā)光層的有機(jī)電致白光器件 | |
電壓控制發(fā)光顏色的有機(jī)電致發(fā)光器件 | |
雙極性藍(lán)光熒光材料電致發(fā)光器件 | |
[陽(yáng)極/NPB(40nm)]/Alq3(50nm)/陰極1的異質(zhì)結(jié)雙層器件 | |
小分子有機(jī)電致發(fā)光器件 | |
銅酞菁緩沖層改善有機(jī)電致發(fā)光器件 | |
ITO(銦錫氧化物)/TPD(2-甲基-4-苯基聯(lián)苯二胺)/Alq3/Al結(jié)構(gòu)的雙層有機(jī)發(fā)光器件 | |
ITO/PVK:TPD/Alq3/Al綠色有機(jī)電致發(fā)光器件(OLED) | |
ITO/PVK:TPD/LiBq4/Alq3/Al藍(lán)色有機(jī)電致發(fā)光器件(OLED) | |
窄譜帶的綠色有機(jī)薄膜電致發(fā)光雙層結(jié)構(gòu)器件 | |
四苯基卟啉衍生物有機(jī)電致發(fā)光器件 | |
稀土配合物Eu(DBM)_3為發(fā)光體的有機(jī)電致發(fā)光器件 | |
DCJTB摻雜Alq3為紅綠光層與藍(lán)光層OXD-7形成異質(zhì)結(jié) | |
三波段白光有機(jī)電致發(fā)光器件 | |
三氧化鉬(MoO3)薄層作為有機(jī)電致發(fā)光器件空穴注入層的器件 | |
柔性有機(jī)小分子電致發(fā)光器件 | |
新型空穴傳輸材料的有機(jī)電致發(fā)光器件 | |
銪釓絡(luò)合物(Eu0.1Gd0.9)(TTA)3(TPPO)2新型有機(jī)電致發(fā)光器件 | |
新型喹喔啉鉑的配合物(DPQ)Pt(acac) | |
紅色磷光喹喔啉鉑(Ⅱ)配合物及其有機(jī)電致發(fā)光器件 | |
有機(jī)發(fā)光二極管 ITO/Alq3(90 nm)/Al | |
ITO/CuPC(1nm)/Ir(piq)2(acac)/紅色電致磷光器件(PLED) | |
近白色電致發(fā)光材料-2-(2-羥基苯基)苯并噻唑螯合鋅(zn(BTZ)2 | |
單一發(fā)光層白色OLED器件ITO/PVK:TPD/Zn(BTZ)2:Rubrene/Al. | |
苯乙烯衍生物**藍(lán)色有機(jī)電致發(fā)光器件 | |
白光有機(jī)電致發(fā)光器件 | |
氧化銦錫/銀/氧化銦錫多層膜作為陽(yáng)極的柔性有機(jī)電致發(fā)光器件 | |
混合藍(lán)色和綠色發(fā)射的高亮度白色有機(jī)電致發(fā)光器件 | |
LiF/Al作為負(fù)電極的有機(jī)電致發(fā)光器件 | |
雙層綠色有機(jī)電致發(fā)光器件氧化銦錫 | |
高亮度摻雜紅色有機(jī)電致發(fā)光器件 | |
富勒烯摻雜NPB空穴傳輸層的有機(jī)電致發(fā)光器件 | |
新型結(jié)構(gòu)的黃光有機(jī)電致發(fā)光器件 | |
銪-β-二酮螯合物有機(jī)電致發(fā)光器件 | |
共軛聚合物電致發(fā)光器件 | 共軛聚合物-聚(2-甲氧基-5-癸氧基)對(duì)苯乙炔(PMODOPV)單層電致發(fā)光器 |
以上資料源于西安pg電子官方生物科技有限公司如有其他信息或產(chǎn)品信息咨詢請(qǐng)致電我們。
溫馨提示：西安pg電子官方生物供應(yīng)產(chǎn)品僅用于科研，不能用于人體。
pg電子官方微信公眾號(hào)
官方微信
庫(kù)存查詢
