ZIF-90修飾酞菁鈷形成CoTAPc-ZIF-90雜化催化劑

制備方法：

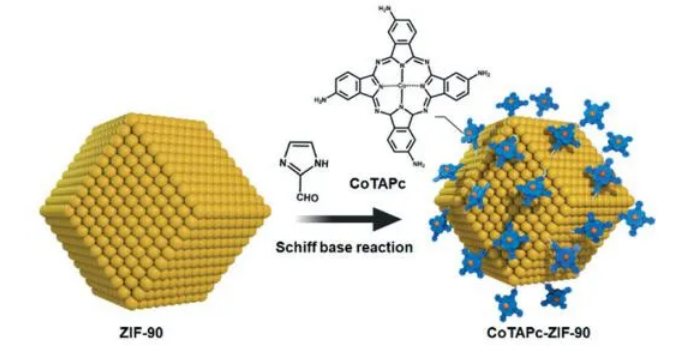

通過溶劑熱反應合成了一系列CoTAPc-ZIF-90雜化催化劑：分別將0、5、10、20或30 mg CoTAPc和100 mg ZIF- 90溶于5 mL無水甲醇中，將一定量的CoTAPc緩慢加入ZIF-90溶液中，室溫攪拌，得到的溶液在60℃下劇烈攪拌24小時。將深綠色固體樣品離心分離，用甲醇洗滌三次，60℃真空干燥，分別得到ZIF-90 (0 mg CoTAPc)、ZIF-90-1 (5 mg CoTAPc)、ZIF-90-2 (10 mg CoTAPc)、ZIF-90-3 (20 mg CoTAPc)和ZIF-90-4 (30 mg CoTAPc)。

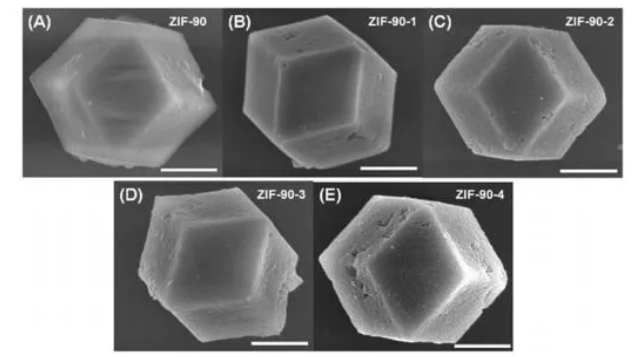

用掃描電鏡SEM對樣品的形貌進行了表征，EDS映射圖像顯示Zn、Co、N元素在ZIF-90-4中均勻分布，呈十二面體形態(tài)，表明CoTAPc均勻分布在ZIF-90的外表面,高分辨率SEM圖像顯示，原始的ZIF-90的外表面是光滑的，而CoTAPc - ZIF-90雜化催化劑隨著CoTAPc添加量的增加而變得粗糙

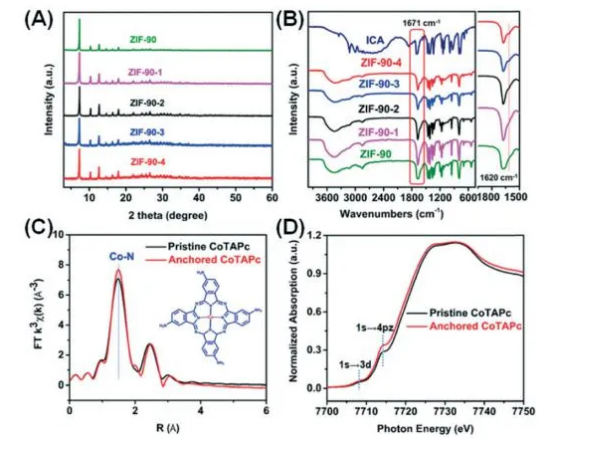

通過FTIR分析:CoTAPc-ZIF-90雜化系列催化劑與原始的ZIF-90相比，在1620 cm-1處出現(xiàn)了一個新的峰值，這是由于形成的C=N的彎曲振動；在1671cm-1的峰歸因于原始ZIF- 90中C=O的伸縮振動。電感耦合等離子體(ICP)光譜法測定ZIF-90-1、ZIF-90-2、ZIF-90-3、ZIF-90-4中Co含量分別為0.46、0.83、1.81和2.61 wt%，這些載荷與Co含量的理論計算接近，表明所有添加的CoTAPc分子都固定在ZIF-90的外表面。

以上資料來自互聯(lián)網(wǎng)，如有侵權，請聯(lián)系我們進行刪除

僅用于科研
