一種用于太陽能電池的錳銅摻雜CdS量子點(diǎn)敏化劑及其制備方法，該方法是將Mn雜質(zhì)原子和Cu雜質(zhì)原子分別摻雜到CdS半導(dǎo)體量子點(diǎn)中作為敏化劑組裝成量子點(diǎn)敏化太陽能電池。通過雜質(zhì)原子的引入，在CdS的禁帶間形成了中間能級增加了光響應(yīng)，從而使得電子空穴可以更加快速的分離，**了暗電流的產(chǎn)生，提高了太陽能電池的短路電流和光電轉(zhuǎn)換效率。

錳銅摻雜硫化鎘量子點(diǎn)敏化太陽能電池及其制備方法,該方法是先將Mn摻雜到CdS中,然后再將Cu摻雜到CdS中形成量子點(diǎn)敏化劑組裝成太陽能電池。

1)配備濃度為0.01M-1M含有半導(dǎo)體量子點(diǎn)陽離子的可溶性鹽溶液,放入20-50C的水浴中恒溫30-60min;

2)將含有Mn雜質(zhì)原子的可溶性鹽溶液加入步驟1)配備的陽離子溶液當(dāng)中,其中雜質(zhì)原子與半導(dǎo)體量子點(diǎn)原子個(gè)數(shù)之比為1:1-1:100;.

3)配備濃度為0.01M-1M含有半導(dǎo)體量子點(diǎn)陰離子的可溶性溶液，放入20-50'C的水浴中恒溫30--60min;

4)將待敏化的寬禁帶半導(dǎo)體光陽極材料浸入步驟2)制備的溶液中1-10min,取出用相應(yīng)溶劑清洗干凈,并用氮?dú)獯蹈?

5)將步驟4)得到的光陽極材料浸入步驟3)制備的陰離子溶液中1-10min,取出用相應(yīng)溶劑清洗干凈,并用氮?dú)獯蹈?則在光陽極材料上形成Mn摻雜的CdS半導(dǎo)體量子點(diǎn)敏化劑層;

6)配備濃度為0.01M-1M含有半導(dǎo)體量子點(diǎn)陽離子的可溶性鹽溶液,放入20-50'C的水.浴中恒溫30-60min;

7)將含有Cu雜質(zhì)原子的可溶性鹽溶液加入步驟6)配備的陽離子溶液當(dāng)中,其中雜質(zhì)原子與半導(dǎo)體量子點(diǎn)原子個(gè)數(shù)的比為1:1-1:1000;

8)將步驟5)制得的Mn摻雜的CdS量子點(diǎn)敏化光陽極材料浸入步驟7)制備的溶液中1-10min,取出用相應(yīng)溶劑清洗干凈,并用氮?dú)獯蹈?

9)將步驟8)制得的光陽極材料浸入步驟3)制備的陰離子溶液中1-10min,取出用相應(yīng)溶劑清洗干凈,并用氮?dú)獯蹈?則在光陽極材料上形成了Mn摻雜CdS和Cu摻雜CdS量子點(diǎn)敏化劑層。

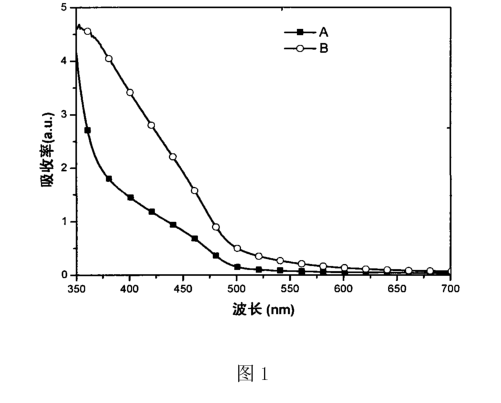

圖1為摻雜了Mn原子和Cu原子的CdS量子點(diǎn)與未摻雜的CdS量子點(diǎn)的紫外可見吸收光譜圖;其中,A曲線對應(yīng)于未摻雜的CdS量子點(diǎn)的紫外可見吸收光譜,B曲線對應(yīng)于錳銅摻雜的CdS量子點(diǎn)的紫外可見吸收光譜;

量子點(diǎn)定制產(chǎn)品目錄：

溴化鉛銫量子點(diǎn)修飾氧化鋅復(fù)合材料

金屬型二硫化鉬量子點(diǎn)修飾TiN納米管陣列復(fù)合材料

石墨相碳化氮量子點(diǎn)修飾ZnS微米復(fù)合材料

Fe摻雜黑磷量子點(diǎn)修飾鈣鈦礦

半導(dǎo)體型MoS量子點(diǎn)修飾TiO納米棒陣列

聚溴甲酚綠/碳量子點(diǎn)修飾玻碳電極(PBG/CQDs/GCE)

量子點(diǎn)修飾型鐵鈷氧化物

硫化鎘量子點(diǎn)修飾AIE熒光探針分子

碳量子點(diǎn)修飾黑磷量子點(diǎn)納米粒子

碳量子點(diǎn)修飾n-n型MFe

TiO2量子點(diǎn)修飾g-C3N4

墨烯量子點(diǎn)修飾聚多巴胺@納米二氧化鈦

石墨烯量子點(diǎn)修飾氧空位鎢酸鉍復(fù)合材料

石墨烯量子點(diǎn)修飾氧化錳/氧化鈦納米管陣列

PbS/CdS/ZnS核殼殼量子點(diǎn)修飾TiO納米棒

碳量子點(diǎn)修飾鎢酸鉍/氟摻雜氧化錫復(fù)合材料

廠家：西安pg電子官方生物科技有限公司

以上資料來自小編axc,2022.03.15

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
