我們對分子量約為10萬的殼聚糖經水解得到的水溶性低分子量殼聚糖，用巰基乙酸對其進行巰基化后為穩(wěn)定劑，合成了巰基化殼聚糖修飾的CdTe量子點溶液。熒光光譜表征表明，合成的量子點溶液發(fā)射波長為546nm；將巰基化殼聚糖修飾的CdTeQDS溶液經離心、干燥得到量子點粉末。

巰基化殼聚糖修飾碲化鎘量子點(CTS-TGA-cappedCdTeQDs)粉末的合成

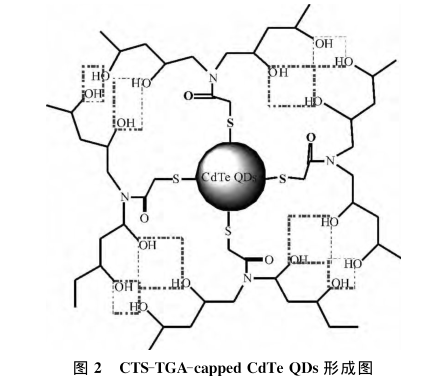

取0.04mol/L的CdCl2溶液4.0mL容量到25mL圓底燒瓶中，依次分別加入0.1000g檸檬酸三鈉，0.0500g巰基化殼聚糖，1.0mL0.01mol/LNa2TeO3溶液，0.0500g硼氫化鈉，攪拌使其完全溶解，迅速升溫至90C回流。通過控制反應時間可以得到不同粒徑的巰基化殼聚糖包覆的CdTeQDs溶液。將所得量子點溶液用無水乙醇或丙酮沉淀(量子點溶液與沉淀劑的用量體積比約為1:3)后，于10000r/min高速離心機中離心10min，將所得固體低溫下真空干燥，即可得到巰基化殼聚糖包覆的CdTeQDs粉末。其結構見圖2。

巰基化殼聚糖修飾碲化鎘量子點(CTS-TGA-cappedCdTeQDs)的光譜表征

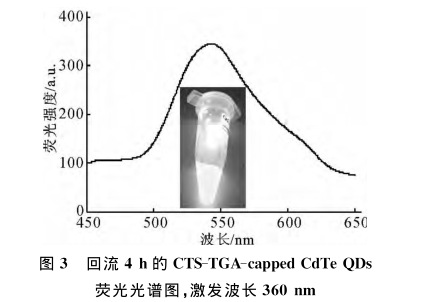

圖3為巰基化殼聚糖做穩(wěn)定劑，反應時間為4h所制備CdTeQDs的熒光光譜圖，激發(fā)波長360nm)，發(fā)射波長546nm，峰形基本對稱，熒光光譜半峰寬約為40nm。CTS-TGA-cappedCdTeQDs顯現(xiàn)強烈的黃色熒光。

量子點定制產品目錄：

巰基丙酸修飾CdTe碲化鎘量子點

CdTe量子點修飾ZnO納米棒

單-(6-巰基)-β-環(huán)糊精修飾CdTe量子點（mono-6-thio-β-CD-CdTeQDs）

巰基乙酸修飾CdTe量子點（TGA-CdTeQDs）

牛血清蛋白修飾水溶性碲化鎘(CdTe)量子點（BSA/CdTe）

谷胱甘肽修飾的CdTe量子點（GSH/CdTe）

L-半胱氨酸修飾CdTe量子點

PEG修飾CdTe碲化鎘量子點

溶菌酶修飾CdTe碲化鎘量子點

巰基琥珀酸修飾CdTe碲化鎘量子點（MSA/CdTe）

CLV3十二肽修飾CdTe量子點

錳修飾CdTe量子點

雙硫腙功能化CdTe碲化鎘量子點

聚乙烯亞胺功能化CdTe量子點

巰基吡啶功能化CdTe量子點

多壁碳納米管-CdTe量子點復合材料

金納米顆粒-碲化鎘量子點材料（AuNPs/CdTe QDs）

銀納米粒子-CdTe量子點復合材料（AgNPs/CdTe QDs）

廠家：西安pg電子官方生物科技有限公司

以上資料來自小編axc,2022.03.08

以上文中提到的產品僅用于科研，不能用于人體。
