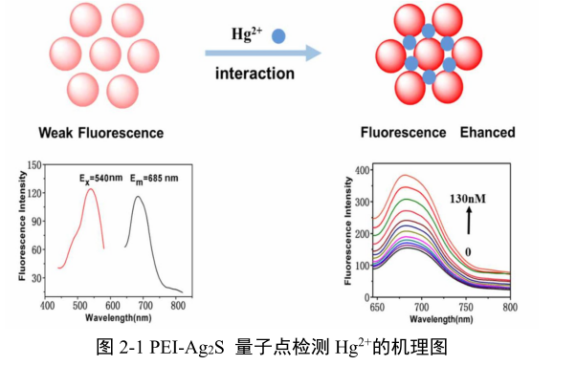

本文用聚乙烯亞胺作為保護(hù)分子，水合肼做還原劑，利用水相合成法成功合成了聚乙烯亞胺-硫化銀量子點(diǎn)(PEI-Ag2S量子點(diǎn))。由于PEI是陽離子聚合物，常作為吸附劑通過螯合作用吸附一些重金屬離子。如圖2-1所示，PEI-Ag2S量子點(diǎn)在酸性、中性、堿性條件下的熒光基本不變，但當(dāng)加入不同濃度的汞離子后，PEI-Ag2S量子點(diǎn)的熒光強(qiáng)度均產(chǎn)生不同程度的增加，這是由于PEI表面的氨基與汞離子發(fā)生了絡(luò)合作用及量子點(diǎn)表面裸露的硫離子與汞結(jié)合成硫化汞，使化合物聚集所致。因此我們將PEI-Ag2S量子點(diǎn)作為檢測汞離子的新型熒光傳感器，對汞離子進(jìn)行了pH(4-10)下的熒光檢測，并得到了比較好的結(jié)果。

聚乙烯亞胺包覆硫化銀量子點(diǎn)(PEI-Ag2S)的合成方法

我們采用和修改Duman和Wang的方法來合成具有近紅光發(fā)射的PEI-Ag2S量子點(diǎn)。

步驟一、**，將94mg硫粉在空氣中溶解于10mL水合肼(50wt。%)中，并在室溫下攪拌，直到硫粉完全溶解。

步驟二、將所得透明溶液在室溫下沉積6小時(shí)，并在下一步使用前稀釋20倍。然后，在100mL燒瓶中，將Ag+(0。1mmol)和PEI(0。4mmol)溶解在20mL超純水中，

步驟三、然后將混合溶液在氮?dú)饧笆覝叵聰嚢?/span>30分鐘以形成PEI-Ag(I)絡(luò)合物。隨后，將S-N2H4–H2O水溶液(2mL，0。025mmol)加入到上述溶液中，立即得到棕色溶液，并保持?jǐn)嚢?/span>30分鐘。

步驟四、然后，通過用異丙醇離心沉淀得到量子點(diǎn)，并用異丙醇洗滌三次，然后重新分散在10mL水中，并儲

存在4℃的冰箱中備用。

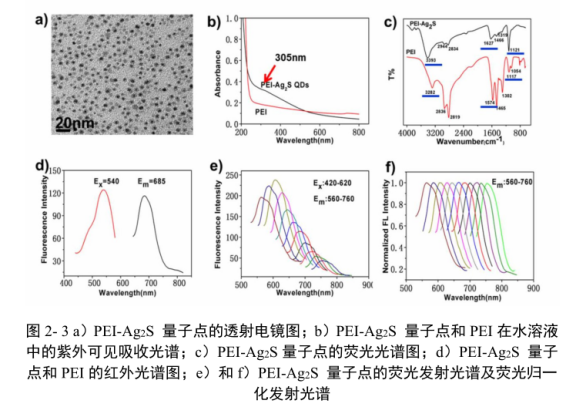

聚乙烯亞胺包覆硫化銀量子點(diǎn)(PEI-Ag2S)的透射電子顯微鏡(TEM)、紫外可見吸收光譜(UV-Vis)、熒光吸收光譜(FL)、傅立葉紅外吸收光譜(FT-IR)表征

西安pg電子官方生物供應(yīng)ZnCdSe/ZnS(硒化鋅鎘/硫化鋅)量子點(diǎn)、PbS硫化鉛量子點(diǎn)、Ag2Te碲化銀量子點(diǎn) 、Ag2Se 硒化銀量子點(diǎn)、Ag2S硫化銀量子點(diǎn)、黑磷量子點(diǎn)、硅量子點(diǎn)波長可定制,還可定制摻雜，定制產(chǎn)品目錄：

金納米粒子/二硫化鉬量子點(diǎn)復(fù)合材料AuNPs@MoS2-QDs

乙二胺功能化MoS2熒光量子點(diǎn)

二硫化鉬量子點(diǎn)修飾二氧化鈦納米管，納米片

MoS2量子點(diǎn)負(fù)載花球狀CuInS2

碲化鎘CdTe量子點(diǎn)

巰基丙酸修飾CdTe碲化鎘量子點(diǎn)

CdTe量子點(diǎn)修飾ZnO納米棒

雙硫腙功能化CdTe碲化鎘量子點(diǎn)

聚乙烯亞胺功能化CdTe量子點(diǎn)

巰基吡啶功能化CdTe量子點(diǎn)

多壁碳納米管-CdTe量子點(diǎn)復(fù)合材料

廠家：西安pg電子官方生物科技有限公司

以上資料來自小編axc,2022.03.08

以上文中提到的產(chǎn)品僅用于科研，不能用于人體。
