石墨烯/酞菁鐵(FePc)復(fù)合材料的制備與吸波性能

采用酞菁鐵(FePc)粉體和石墨烯(G)共研磨然應(yīng)法制備了G/FePc 復(fù)合材料，研究G對FePc耐熱性能和吸波性能的影響。采用SEM和XPS表征了GCPc復(fù)合材料的表面形貌和G與FePc之間的相互作用，結(jié)果發(fā)現(xiàn)，酞菁鐵(FePc)均勻地吸附于G片層表面，且周華后形成了層狀結(jié)構(gòu)，從而改善了G/FePc復(fù)合材料的耐熱性能和吸波性能。

科研人員進(jìn)--步通過TGA和矢量網(wǎng)絡(luò)分析方法研究了不同G添加量對G/FePc復(fù)合材料的耐熱性能和電磁性能的影響，并對G/FePc復(fù)合材料不同厚度的吸波性能進(jìn)行了模擬分析。結(jié)果表明，G/FePc復(fù)合材料的耐熱性能和吸波性能均隨著G含量的增抓而提高，當(dāng)G添加量為5%(質(zhì)量比)時，G/FePc復(fù)合材料在1000°C熱解殘留率達(dá)到62.2%，在3.5mn厚度下**反射損耗達(dá)到-30.50dB,反射損耗小于一195的帶寬為1.38GHz,具有優(yōu)良的耐熱性能和吸波性能。

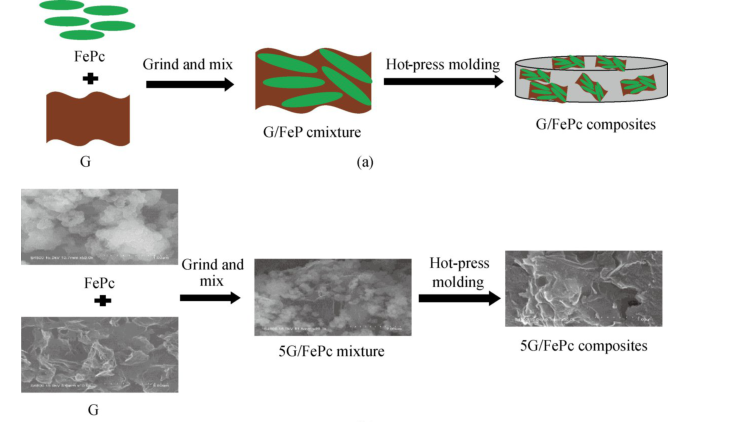

采用溶劑法制備了酞菁鐵(FePc)預(yù)聚體粉體，然后與不同比例石墨烯(G)共研磨，熱壓法制備了具有良好吸波性能的G/FePc復(fù)合材料，并研究了其結(jié)構(gòu)與吸波性能。

通過SEM、XPS表征發(fā)現(xiàn)，酞菁鐵(FePc顆粒通過π-π相互作用，吸附于G片層表面，從而賦予G/FePc復(fù)合材料優(yōu)良的耐熱性能、介電性能和吸波性能。

隨著G添加量的增加，G/FePc復(fù)合材料的電磁波反射損耗和**吸收頻寬都有提高。G添加量為5%時，5G/FePc 復(fù)合材料的1 000°C熱解殘留率達(dá)到62.17%，在3.5 mm厚度下**反射損耗達(dá)到一30.50dB,在一10dB以下的**吸收頻寬達(dá)1. 38 GHz。

石墨烯/酞菁鐵(FePc)復(fù)合材料的制備與吸波性能

產(chǎn)地：西安

純度：99%

用途：僅用于科研

供應(yīng)商：西安pg電子官方生物科技有限公司

西安pg電子官方生物提供的定制酞菁產(chǎn)品目錄：

石墨烯/酞菁鐵(FePc)復(fù)合材料的制備與吸波性能

23(24)-三癸氧基酞菁鋅(ZnPc-OH)

NdPc2(酞菁釹)

新型氧釩酞菁VOPC(TEF)_(16)

四羧基釕(Ⅱ)酞菁 (RuPc)

(1,5-二氧基萘)雙核鋅酞菁(bi-CPc)

酞菁銅配合物(cmpoCuPc)

水溶性酞菁銅(CuTcPc)

四-2,9,16,23-氨基酞菁鈷 (TAPcCo)

四甘氨酸鋅酞菁(ZnAAPc)

聚四氨基鈷酞菁膜(p-CoTAPc)

四-α-(2,2,4-三甲基-3-戊氧基)酞菁鈷(CoPc(OC8H17)4)

酞菁-青蒿琥酯綴合物（ZnPcT4A）

聚丙烯/氧化石墨烯(PP/GO)復(fù)合材料

酞菁配合物(n-come2pc)納米棒

錫酞菁(sn-pc)

酞菁鐵FePc分子

三維酞菁(Pc)聚酰亞胺(PI) COFs （MPc-PICOF-3 (M = Co(II)，H2)）

2,3,9,10,16,17,23,24八羧酞菁四酸酐M(TAPc) (M = Co, H2)

1,3,5,7-四(4-氨基苯基)金剛烷（TAPA）

八羥基酞菁

全共軛酞菁骨架（cpf-fe）

24-八(氨基)酞菁（[nh2]8copc）

吩嗪連接的金屬酞菁CoPc-PDQ-COF

導(dǎo)電酞菁鎳MOF
