聚集誘導(dǎo)延遲熒光（AIDF）材料DCB-BP-PXZ，CBP-BP-PXZ，mCP-BP-PXZ，mCBP-BP-PXZ的定制合成

縱觀有機(jī)發(fā)光材料的發(fā)展歷史，純有機(jī)熱激活延遲熒光（TADF）[47,48,49]材料是制造**OLED有希望的候選材料之一。

無(wú)金屬TADF依靠小的單重態(tài)-三重態(tài)能隙（ΔEST）[50,51,52]，可以通過(guò)反向系統(tǒng)間交叉（RISC）過(guò)程**地獲得單重態(tài)和三重態(tài)激子。理想情況下，基于TADF材料的OLED可以實(shí)現(xiàn)**的內(nèi)部量子效率，從而提供**的EL性能，但仍存在一些挑戰(zhàn)，大大延遲了TADF材料的實(shí)際商業(yè)應(yīng)用。AIE特性與TADF發(fā)射器的集成將**緩解這一問(wèn)題。到目前為止，已經(jīng)開(kāi)發(fā)了一系列強(qiáng)大的聚集誘導(dǎo)延遲熒光（AIDF）發(fā)光元件，為優(yōu)秀的非摻雜OLED帶來(lái)了新的突破。

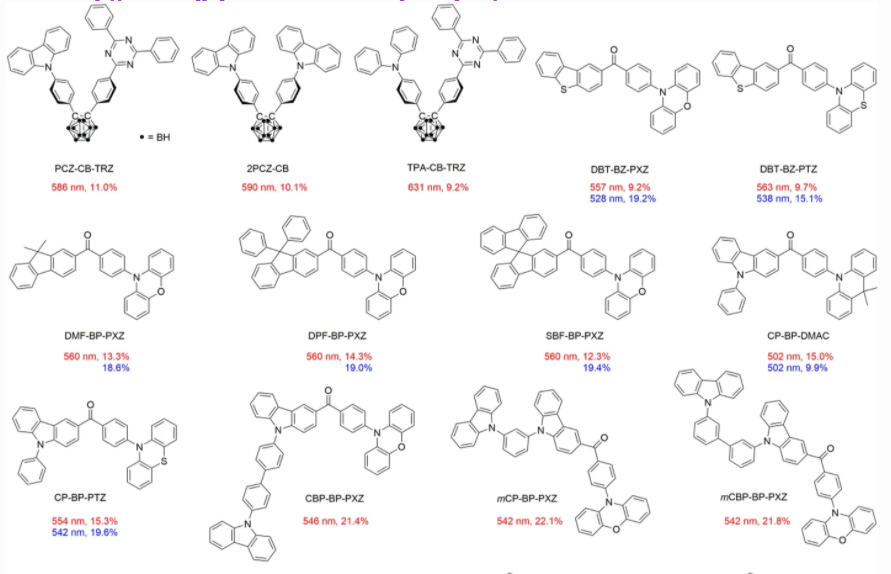

為了進(jìn)一步改善發(fā)射層中的激子復(fù)合，將主體材料集成到AIDF分子中以優(yōu)化OLED性能。常用宿主材料用于合成新的AIDF材料DCB-BP-PXZ、CBP-BP-PXZ、mCP-BP-PXZ和mCBP-PXZ。

CBP-BP-PXZ的晶體結(jié)構(gòu)表明，苯環(huán)以69.5°的大角度連接到PXZ的10個(gè)位置，4,4′-雙（咔唑-9-基）聯(lián)苯（CBP）部分的苯環(huán)也表現(xiàn)出高度扭曲的構(gòu)象，較大的扭轉(zhuǎn)角分別為87.5°和58.5°。

高度扭曲的分子幾何結(jié)構(gòu)可以**地**位于中心苯甲酰基部分的激子的非輻射衰變和短程能量轉(zhuǎn)移。

因此，高電壓下的高濃度激子可以充分用于發(fā)射，而不會(huì)在純薄膜中嚴(yán)重湮滅。

ITO/TAPC（25）簡(jiǎn)單三層結(jié)構(gòu)的非摻雜OLED?納米/發(fā)射極（35?nm）/TmPyPB（55?nm）/LiF（1）?制備了納米/鋁復(fù)合材料。

令人印象深刻的是，高亮度為100126?光盤(pán)?M??2是基于mCBP-PXZ在OLED中實(shí)現(xiàn)的。所有設(shè)備顯示CE、PE和EQE為69.0–72.9?cd A??1, 75.0–81.8?lm?W??分別為1%和21.4–22.6%，5000時(shí)的小效率衰減為8.7–11.4%。

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料，聚集誘導(dǎo)延遲熒光（AIDF）材料，聚集誘導(dǎo)發(fā)光AIE材料的定制合成

熱活化延遲熒光(TADF)分子m-CzTri

基于咔唑和三嗪?jiǎn)卧�的TADF藍(lán)色熒光分子p-CzTri

基于吲哚并咔唑的熱致延遲熒光有機(jī)電致發(fā)光材料mTRZ-ICz

藍(lán)光TADF材料pTRZ-ICz

天藍(lán)光TADF材料mBP-ICz

10-苯基-10-(4-(7-苯基吲[2,3-b]咔唑-5(7H-基)苯基)蒽-9-(10H)-酮(DphAn-5PhIdCz)

基于1,2,3-三唑的OLED材料TAZDCz和藍(lán)光TAZDPXZ

藍(lán)色發(fā)光TADF材料OXDDACR

D-A型的TADF材料CCDC和CCDD

TADF發(fā)光材料2,4-二苯基-6-(4-(1,3,6,8-四甲基-)咔唑-9-基)苯基)煙腈(tMCzPN)

TADF材料oPTBC  發(fā)光峰為561 nm

溫馨提示：僅用于科研

小編zhn2022.01.20
