基于三(三唑)并三嗪?jiǎn)卧乃{(lán)光TADF材料TTT-Ph-Ac的單發(fā)光層溶液加工型雜化白光器件-UDP糖丨MOF丨金屬有機(jī)框架丨聚集誘導(dǎo)發(fā)光丨熒光標(biāo)記推薦西安pg電子官方生物

訂單熱線

400-6966-012

您當(dāng)前所在位置：首頁(yè) > 資訊信息 > 新品上市

產(chǎn)品分類

基于三(三唑)并三嗪?jiǎn)卧乃{(lán)光TADF材料TTT-Ph-Ac的單發(fā)光層溶液加工型雜化白光器件

發(fā)布時(shí)間：2022-01-20 作者：zhn 分享到：

以三(三唑)并三嗪衍生物為藍(lán)光材料，通過(guò)優(yōu)化空穴傳輸層厚度，**地提升了藍(lán)光器件的發(fā)光效率；在此基礎(chǔ)上，進(jìn)一步以環(huán)金屬銥配合物為紅色磷光摻雜劑，優(yōu)化發(fā)光層的摻雜比例和厚度制備了**的單發(fā)光層溶液加工型雜化白光器件。

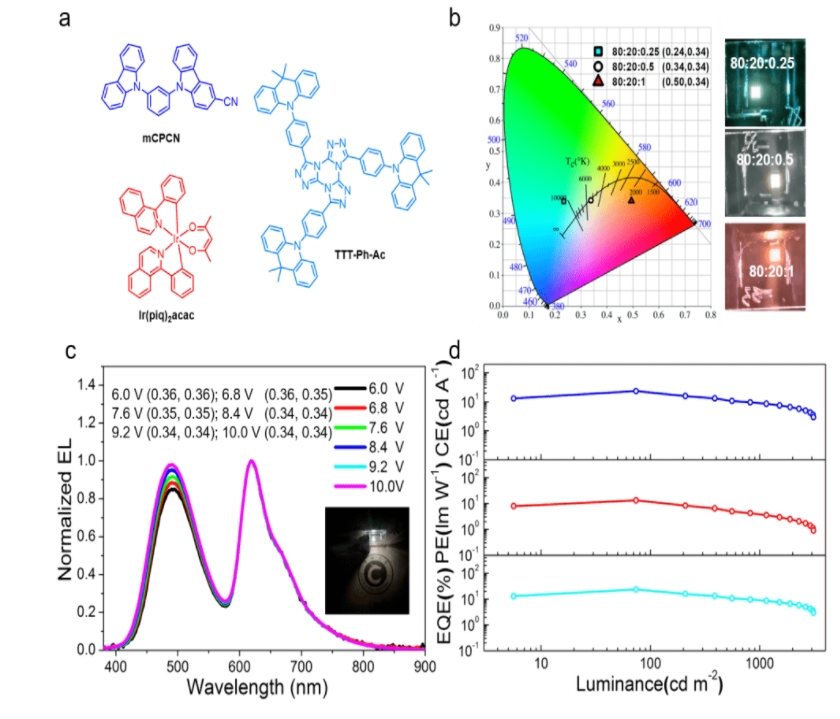

Figure. a) Molecular structure; b) CIE coordinates and device pictures; c) EL spectra and CIE coordinates at different voltages. The inset is the WOLED device picture; d) efficiency–L characteristics.

為了提高溶液加工型WOLED器件性能，開(kāi)發(fā)了一類新型的藍(lán)光TADF分子TTT-Ph-Ac；并通過(guò)改變空穴傳輸層的厚度，調(diào)節(jié)器件的載流子傳輸平衡，**地提升了TADF藍(lán)光器件的效率；在此基礎(chǔ)上，摻雜商用紅色磷光客體，改變發(fā)光層的厚度，制備了**的溶液加工型WOLED。

由于三(三唑)并三嗪(TTT)單元較大的剛性平面幾何結(jié)構(gòu)有利于**分子的非輻射躍遷，因此化合物TTT-Ph-Ac有望成為一種很有前途的TADF藍(lán)光材料。然而在前期的研究工作中，這種材料制作的器件效率均不高。

因此，作者對(duì)基于TTT-Ph-Ac的器件結(jié)構(gòu)(空穴傳輸層)進(jìn)行了優(yōu)化。研究結(jié)果表明在該器件中的載流子注入/傳輸平衡對(duì)器件性能影響**。基于TTT-Ph-Ac的TADF藍(lán)綠光器件的EQEmax達(dá)23.23%。在此基礎(chǔ)上，作者進(jìn)一步以TTT-Ph-Ac作為藍(lán)光摻雜劑，銥配合物為紅光摻雜劑，制備了單發(fā)射層雜化WOLED。通過(guò)優(yōu)化發(fā)光層的材料摻雜比和厚度，WOLED獲得了**的器件性能，其EQEmax為22.57%，相關(guān)色溫（CCT）為5000 K，顯色指數(shù)（CRI）為73。

在該研究中，作者認(rèn)為在電激發(fā)后，主體mCPCN分別與藍(lán)/紅光摻雜劑發(fā)生了**的F?rster能量轉(zhuǎn)移(FET)。并且，由于相對(duì)較高的摻雜濃度，主體和藍(lán)色TADF材料之間也會(huì)發(fā)生Dexter能量轉(zhuǎn)移(DET)。因此，在主體和藍(lán)色摻雜劑TTT-Ph-Ac之間存在完全的能量轉(zhuǎn)移，從而獲得雜化WOLED中的天藍(lán)光發(fā)射。

另一方面，由于合適的HOMO和LUMO能級(jí)，紅色摻雜劑Ir(piq)2acac中也可以直接產(chǎn)生激子，獲得紅光發(fā)射，進(jìn)而實(shí)現(xiàn)了雜化白光發(fā)射。該項(xiàng)研究表明基于三(三唑)并三嗪(TTT)單元的TTT-Ph-Ac是一類較好的TADF藍(lán)光材料，并通過(guò)優(yōu)化載流子傳輸及激子復(fù)合區(qū)域可**獲得**的溶液加工型TADF-磷光雜化WOLED。

相關(guān)結(jié)果發(fā)表在Advanced Optical Materials上。論文**作者為碩士研究生陳欣睿，通訊聯(lián)系人為常州大學(xué)材料學(xué)院王亞飛教授、朱衛(wèi)國(guó)教授和韓國(guó)成均館大學(xué)的Jun Yeob Lee教授。
