熱激活延遲TADF材料1CzCzTrz和13CzCzTrz

在電子供體和電子受體之間不引入鏈接基團的情況下,適當調(diào)整供體和受體取代基位置也有利于實現(xiàn)發(fā)光波長藍移。

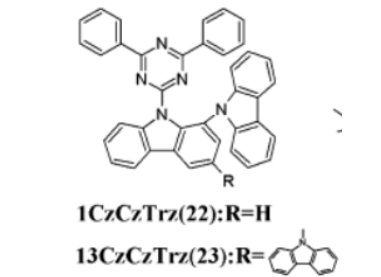

科研人員用1-咔唑基咔唑作為電子給體,設(shè)計合成了9-(4,6-二苯基-1,3,5-三嗪-2-基)-9氫-1,9'-聯(lián)咔唑(1CzCzTrz(22))(Δ EST為0.03 eV)

和9'-(4,6-二苯基-1,3,5-三嗪-2-基)-9'氫-9,1':3',9″-三聯(lián)咔唑(13CzCzTrz(23))(Δ EST為0.01 eV),

基于兩種TADF材料1CzCzTrz和13CzCzTrz藍光材料制得電致發(fā)光器件的外量子效率、電流效率、功率效率分別為15.7%、27.5 cd/A、21.0 lm/W和15.7%、27.7 cd/A、19.1 lm/W。

TADF材料1CzCzTrz和13CzCzTrz的發(fā)射主峰分別為460和465 nm,色坐標分別為(0.17,0.24)和(0.17,0.25)。

相比于在咔唑基團1,3位進行取代制備的13CzCzTrz,在咔唑基團1位取代的1CzCzTrz分子內(nèi)二面角更大,分子結(jié)構(gòu)更扭曲,

從而降低了其共軛程度,使其發(fā)射主峰相比于13CzCzTrz藍移5 nm,色純度得到提升。

以上資料來自互聯(lián)網(wǎng)，如有侵權(quán)，請聯(lián)系我們進行刪除

僅用于科研

西安pg電子官方生物科技有限公司提供金屬配合物，熱激活延遲熒光(TADF)材料的生產(chǎn)研發(fā)

聚集誘導(dǎo)的熱激活延遲熒光材料

o-TPA-3TPEo-PhCN)和o-TPA-3TPE-p-PhCN

AIE-TADF分子3tCzDSO2

AIE-TADF分子PTSOPO

AIE-TADF分子DPS-PXZ、DBTO-PXZ、DPS-PTZ、DBTO-PTZ

AIE-DF分子OPC

AIE-DF分子SCP

AIE-TADF分子CP-BP-PXZ、CP-BP-PTZ 和CP-BP-DMAC

基于二苯甲酮和咔唑的小分子TADF材料DBT-BZ-Cz和DFT-BZ-Cz

DBT-BZ-Br、DFT-BZ-Br、DBT-BZ-Cz和DFT-BZ-Cz

溫馨提示：僅用于科研，不能用于人體實驗！

小編zhn2021.12.23
