以乙烯基三甲氧基硅烷（A-171）為原料，水解縮合合成了籠型八乙烯基倍半硅氧烷（POSS-Vi），進而POSS-Vi與甲基丙烯酸（MAA）發(fā)生自由基聚合，制備了多羧基P(POSS-MAA)復合材料。

步驟一、在裝有攪拌器和冷凝裝置的500mL三口燒瓶中依次加入270mL丙酮、26.7mLA-171、45mL濃鹽酸、52 mL去離子水，在40C反應48h,有白色固體小顆粒沉淀析出;經無水乙醇清洗，得白色結晶產物POSS- -Vi,產率為27.90%4。

步驟二、在裝有攪拌器和冷凝裝置的150mL 三口燒瓶中加人0.32g SDS和40g 蒸餾水，設置轉速為400r/min,水浴升至60"C，再加入0.13g的POSS. -Vi，攪拌反應1.5h，再分3批加入13.15g的MAA和引發(fā)劑水溶液( 1.92g APS、0.48g RH分別用10 倍質量的蒸餾水溶解)，恒溫反應3.5 h后，自然冷卻至室溫，出料，得到多羧基P(POSS -MAA)復合材料。通過改變POSS- -Vi的質量分數(0.0%， 1.0%,2.0%，4.0%，6.0%，8.0%，10.0%) 得到一系列不同質量分數POSS-Vi的多羧基P(POSS- -MAA)復合材料。

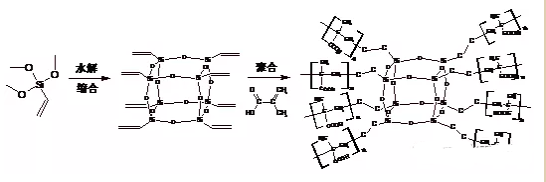

多羧基P(POSS-MAA)復合材料的合成路線

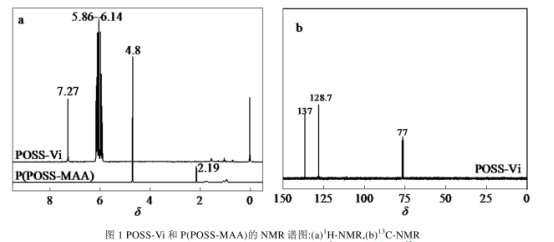

多羧基P(POSS-MAA)復合材料的核磁共振波譜

將POSS-Vi溶于CDCl3中，P(POSS- -MAA)復合材料溶于D.O中，用400MHz核磁共振波譜儀對樣品進行氫核磁共振( 'HNMR)、碳核磁共振( "CNMR )測試。

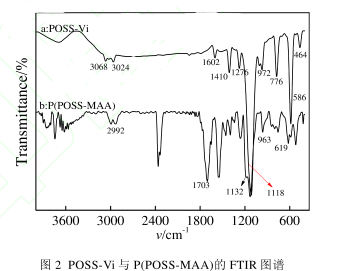

多羧基P(POSS-MAA)復合材料的傅里葉變換紅外光譜

將POSS-Vi、P(POSS-MAA)復合材料和光譜純KBr固體在105°C烘箱中常壓干燥數小時后，研缽壓片，采用美國Nicolet 傅里葉變換紅外光譜儀對樣品進行紅外測試。測試條件:波數范圍為400 ~4000em"',分辨率為1em'。

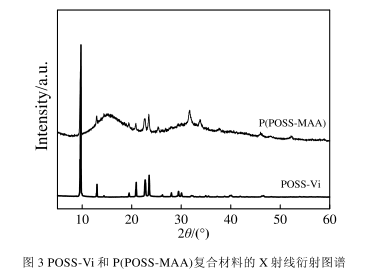

多羧基P(POSS-MAA)復合材料的X射線衍射

采用D/max-2200PC 型X射線衍射儀對樣品進行測試，Cu靶Ka射線，λ=0.1542nm，電壓為40kV，電流為40mA，掃描范圍為5°~ 60°，掃描速率為4/min。

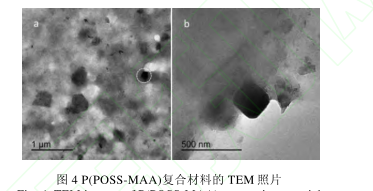

多羧基P(POSS-MAA)復合材料的透射電子顯微鏡

將復合材料用去離子水稀釋至質量分數為5%，滴加兩滴于銅網上，真空干燥后使用FEI Teenai G2 F20 S-TWIN透射電鏡觀察復合材料微觀形貌。

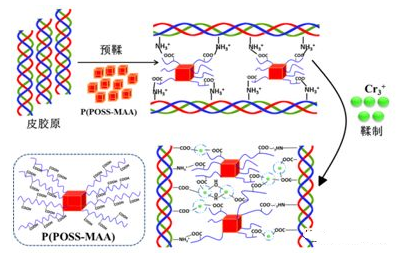

多羧基P(POSS-MAA)復合材料的作用機理

西安pg電子官方生物供應的poss材料如下：

八異丁基-籠形聚倍半硅氧烷 cas：221326-46-1

縮水甘油基-籠形聚倍半硅氧烷 cas:13505-46-9

聚乙二醇基-籠形聚倍半硅氧烷 cas：1255649-48-9

巰基丙基異辛基化籠形倍半硅氧烷|Mercaptopropyl Isooctyl POSS

三硅醇異丁酯化籠形倍半硅氧烷|TriSilanolIsobutyl POSS

乙烯基異丁基化籠形倍半硅氧烷|VinylIsobutyl POSS

溫馨提示：西安pg電子官方生物科技有限公司供應的產品僅用于科研，不能用于人體和其他商業(yè)用途axc
