一種新型聚乙二醇修飾納米氧化石墨烯負(fù)載阿霉素(PEG-ami-DOX/NGO)的制備方法的制備方法，其特征在于以下步驟：

步驟一、聚乙二醇接枝阿霉素制備聚乙二醇-酰胺-阿霉素PEG-ami-DOX室溫下將不同分子量的反應(yīng)物甲氧基聚乙二醇羧基PEG-COOH與碳二亞胺鹽酸鹽EDCI、N-羥基琥珀酰亞胺NHS溶于N,N-二甲基甲酰胺DMF中，超聲使其完全溶解，攪拌反應(yīng)0.5～1.5h得到反應(yīng)液；將DOX加入DMF溶液中，并且緩慢加入三乙胺TEA；將該溶液加入上述反應(yīng)液中，室溫避光攪拌反應(yīng)后，將反應(yīng)液裝在透析袋中，并在蒸餾水中進(jìn)行透析，將透析液取出冷凍干燥，即可得到目標(biāo)產(chǎn)物PEG-ami-DOX

步驟二、通過改進(jìn)的Hummer’s方法制備納米氧化石墨烯NGO室溫下，將多層氧化石墨烯加入反應(yīng)容器中，再向其中加入濃H2SO4，每10mL濃H2SO4中加入0.4～0.5g的多層氧化石墨烯，攪拌使二者充分混合；將反應(yīng)容器置于冰水浴中繼續(xù)攪拌，待反應(yīng)容器中的混合液溫度降到10℃以下后，緩慢向體系中加入高錳酸鉀固體，高錳酸鉀固體添加過程中控制反應(yīng)體系的溫度為0～20℃，加入完畢后，繼續(xù)在冰水浴中攪拌05～1.0h；將反應(yīng)體系升溫至32～38℃再反應(yīng)1.5～2.5h；一次加入去離子水后，將反應(yīng)體系移入溫度為90～105℃的油浴中，反應(yīng)1～2h；二次加入去離子水，待溫度恒定后，超聲1h，加入過氧化氫溶液，充分?jǐn)嚢瑁�反�?yīng)液變?yōu)榱咙S色后，繼續(xù)反應(yīng)20～40min；加入NaOH溶液調(diào)節(jié)反應(yīng)體系的pH至6.5～7；后在純水中透析純化樣品，冷凍干燥后得到粉末狀的納米氧化石墨烯；所述的多層氧化石墨烯與高錳酸鉀的質(zhì)量比為1:2.5～3.5；

步驟三、制備負(fù)載阿霉素DOX的納米氧化石墨烯DOX/NGO室溫下，將DOX水溶液與NGO水溶液按3：1的質(zhì)量比混合后，超聲處理后，避光攪拌12～16h；混合液于8000～13000r/min下高速離心5～15min，反復(fù)進(jìn)行離心水洗，除去游離的鹽酸阿霉素，并將下層沉淀重新溶于水中，即得到負(fù)載阿霉素的納米氧化石墨烯DOX/NGO；

步驟四、以納米氧化石墨烯為載體，負(fù)載接枝阿霉素的聚乙二醇制備得到新型復(fù)合物PEG-ami-DOX/NGO將PEG-ami-DOX溶液與NGO水溶液混合，并避光攪拌24～48h后，得到新型復(fù)合物PEG-ami-DOX/NGO

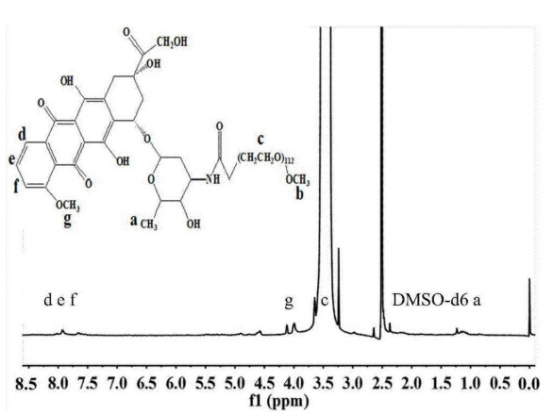

聚乙二醇修飾納米氧化石墨烯負(fù)載阿霉素的結(jié)構(gòu)式及紅外光譜圖

西安pg電子官方生物經(jīng)營著種類**齊全的二維納米材料，我們用微機(jī)械剝離和液相剝離、化學(xué)氣相沉積，物理氣相沉積和分子數(shù)外延方法以及其他方法制備二維納米材料，我公司可以提供的二維晶體種類包括有石墨烯、MXenes-Max，二維過渡金屬碳氮化物，二維晶體，二維薄膜，鈣鈦礦，CVD生長材料，功能二維材料，黑磷納米片、層狀雙氫氧化物、二維MOF、Pd納米片、六方氮化硼納米片，銻烯納米片和二維硼納米片，二硫化鉬等材料，我們還可以提供復(fù)雜定制類產(chǎn)品。

以下產(chǎn)品是上文提到的產(chǎn)品名稱及鏈接

1.甲氧基聚乙二醇羧基PEG-COOH

/product/345

2.聚乙二醇-酰胺-阿霉素PEG-ami-DOX

/product/20396

3.聚乙二醇接枝阿霉素

/product/19647

4.DOPE-NHS 二油�；�磷脂酰乙醇胺-N-羥基琥珀酰亞胺

/product/6289

5.二甲基甲酰胺(氘代),CAS::4472-41-7

/product/73714

6.聚乙二醇修飾納米氧化石墨烯負(fù)載阿霉素

/product/12435

7.納米氧化石墨烯NGO

/product/78578

8.聚乙二醇修飾納米氧化石墨烯負(fù)載阿霉素(PEG-ami-DOX/NGO)

/product/84221

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于人體和其他商業(yè)用途axc
