CdTe和CdS 量子點的合成方法

產(chǎn)品概述

水溶性CdTe/CdS量子點產(chǎn)品是以CdTe為核心，CdS為殼層，表面由親水配體包裹的核/殼型熒光納米材料，平均的量子產(chǎn)率為50%，儲存時應(yīng)避免陽光直射，4度密封暗處保存，可以為客戶訂制生產(chǎn)540nm～640nm任一波長的產(chǎn)品。本產(chǎn)品具有粒徑均一，吸收光譜寬泛，發(fā)射光譜窄而對稱，熒光強度高而穩(wěn)定等特點。本公司目前可提供表面為羧基，巰基丙酸作為包覆劑的水溶性CdTe/CdS量子點。

半導(dǎo)體納米微晶體（即量子點ＱDｓ）具有優(yōu)良的光學(xué)、電學(xué)性能，已引起了人們的研究興趣。量子點的光致發(fā)光特性和電致發(fā)光特性已得到了廣泛地研究，但有關(guān)量子點化學(xué)發(fā)光特性的研究相對較少。水溶性ＣｄＳ量子點易于制備，并可以通過改變其組成、尺寸、形狀和表面包被試劑來調(diào)節(jié)其發(fā)光特性。我們研究發(fā)現(xiàn)，不同包被試劑的 ＣｄTｅ量子點具有不同的化學(xué)發(fā)光行為，而有關(guān)包被試劑對 ＣｄＳ量子點發(fā)光特性的影響還未見報道。本文分別以半胱胺鹽酸鹽（ＣＡ）、半胱氨酸（Ｌ－ｃｙｓ）、谷胱甘肽（ＧＳＨ）為包被試劑，制備出３種粒徑相同的水溶性 ＣｄＳ量子點。在優(yōu)化的實驗條件下，研究這些CdS量子點在不同氧化劑體系下的化學(xué)發(fā)光行為。實驗結(jié)果表明，包被試劑對 ＣｄＳ量子點化學(xué)發(fā)光性能影響很大．因此，可以通過優(yōu)化量子點的包被試劑來提高量子點的化學(xué)發(fā)光效率。

CdTe量子點的合成

1.Te 前體的制備：稱取 0.0127gTe 粉，置于三口瓶中，加入 1.0mL十八烯，在氬氣氛圍中保持 30 分鐘。在真空箱中抽取 1.0 毫升三辛基膦，注射進入三口瓶，升溫至 300℃，保溫 3~5h 至黑色粉末完全溶解。

2.Te 前體的制備：稱取 0.0127gTe 粉，置于三口瓶中，加入 1.0mL十八烯，在氬氣氛圍中保持 30 分鐘。在真空箱中抽取 1.0 毫升三辛基膦，注射進入三口瓶，升溫至 300℃，保溫 3~5h 至黑色粉末完全溶解。

3.CdTe核量子點的制備：分別稱取0.15gODA和0.15gTOPO，迅速加入上述混合溶液中（十八胺與三正辛基膦易吸潮）。

4.充入氬氣除氧30min，逐步加熱混合溶液，待固體溶解后繼續(xù)升溫至預(yù)定溫度，將已經(jīng)澄清的碲前體快速注入反應(yīng)器中，反應(yīng)預(yù)定的時間后，繼續(xù)攪拌直至將反應(yīng)體系冷卻至室溫。

5.使用丙酮洗滌反應(yīng)產(chǎn)物，用8000rpm/min速度離心分離30min，析出固體沉淀物。重復(fù)兩次一定次數(shù)后，用環(huán)己烷溶解沉淀物溶，得到量子點的環(huán)己烷溶液，將其密封后避光保存冰箱中。

CdS量子點制備

以十八胺（ODA）為表面活性劑和溶劑合成了直徑分別為2.5nm、3.5nm和5.0nm的CdS量子點。通過改變硫的添加量可以調(diào)整量子點的大小和組成。在合成過程中，隨著硫含量的增加，CdS量子點的尺寸增大。另一方面，過量的硫?qū)⒌叵�除硫空位，表面態(tài)發(fā)射。ODA能鈍化CdS量子點表面的表面態(tài)，地表面態(tài)發(fā)射。

特點

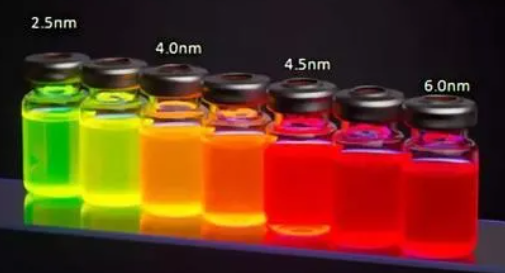

本產(chǎn)品具有粒徑均一，吸收光譜寬泛，發(fā)射光譜對稱，熒光強度高而穩(wěn)定等特點。

量子點具有大的表面效應(yīng)，隨著尺寸的減小其表面原子數(shù)增加，表面積與整體體積的比急劇增大，表面能增大，表面大量的不飽和懸鍵嚴(yán)重破壞了晶格周期性，導(dǎo)致在量子點表面形成了眾多空穴和電子缺陷態(tài)，影響量子點的發(fā)光性質(zhì)。增加量子點的發(fā)光效率和光、化學(xué)穩(wěn)定性就需要鈍化量子點的表面態(tài)。一般有兩種方法：①量子點表面修飾有機配體；②量子點表面包覆無機殼層。有機配體不能同時鈍化量子點表面的電子和空穴陷阱態(tài)，且易受水、氧侵蝕和光降解，不能使量子點保持長期的發(fā)光和穩(wěn)定性。

相關(guān)產(chǎn)品：

油溶性ZnCdS/ZnS量子點 高亮藍光 PL 400 nm-470 nm

油溶性CdSe/ZnS 量子點 高亮綠光和紅光 PL 480 nm--660 nm

油溶性CdTe/CdSe/ZnS 量子點 高亮紅光 PL 620 nm--850 nm

油溶性CdS 量子點 PL 360 nm--460 nm

油溶性CdSe 量子點 PL 480 nm-640 nm

油溶性CdSeTe/ZnS 量子點 PL 640 nm--820 nm

油溶性Cu摻雜ZnCdS 量子點 PL 480 nm--620 nm

水溶性ZnCdS/ZnS量子點 藍光 PL 400 nm-480 nm

水溶性CdSe/ZnS 量子點 PL 480 nm--660 nm

水溶性CdTe/CdS 量子點 PL 540 nm--640 nm

水溶性CdTe/CdSe/ZnS 量子點 PL 620 nm--820 nm

水溶性CdSeTe/ZnS 量子點 PL 640 nm--820 nm
