貴金屬鉑(Pt)是HER**的催化劑,但其高昂的價格,**的地球儲量**的限制了其大規(guī)模的工業(yè)化應用.為了減少Pt用量,本實驗采用具有大的比表面積,豐富的孔洞且易于制備的金屬有機框架材料(簡稱MOFs)PCN-250-Fe與適量氯鉑酸(H2PtCl6·6H2O)進行復合再經(jīng)過高溫還原煅燒,**得到具有良好HER性能的復合產(chǎn)物Pt@PCN-250-Fe,同時,我們對此復合產(chǎn)物進行了一系列的材料表征及電化學HER性能研究.

Pt@PCN-250-Fe的合成

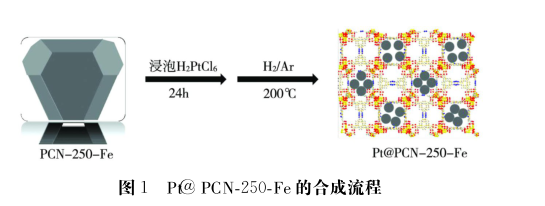

如圖1所示,我們?nèi)?0 mg H2 PtCl6 ●6H2O溶解在20 mL去離子水中并加入200mg配合物PCN-250-Fe,攪拌24h后取出干燥.取200mg得到的樣品放在坩堝中,將盛有樣品的坩堝放于管式爐中,在H2/Ar (V/V=1 :19 )混合氣體的氛圍下以2 °C●min-' 的升溫速率升溫至200 °C，保溫2h后自然冷卻至室溫,取出樣品命名為Pt@PCN-250-Fe.

PCN-250-Fe的合成

取 ３,３′,５,５′-偶氮苯四羧酸（H４ABTC）10mg）和 Fe3（CH3COO）2（15mg）溶解在 1mL 冰醋酸和2 mL DMF 的混合溶液中 ，超聲使其全部溶解并轉(zhuǎn)移到反應釜中 ，將反應釜置于烘箱中以2℃ · min－１的升溫速率升溫至140℃ 維持12h ，之后自 然冷卻到室溫 ，過濾洗滌得到紅棕色塊狀晶體

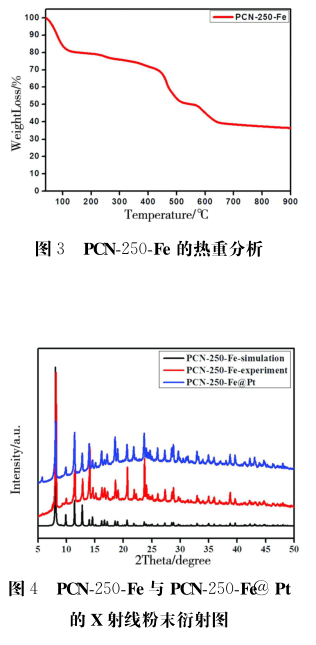

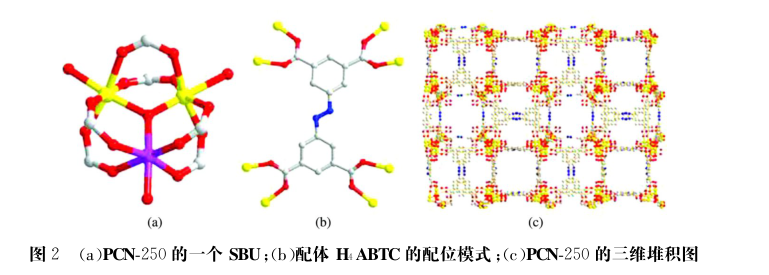

其他檢測圖譜如下圖：

以上資料來自西安pg電子官方生物小編zhn2021.09.18

小編zhn2021.09.18
