兩分鐘教你了解質量較好的紅綠藍電致磷光材料

l 有機電致磷光材料:

銥配合物可依據(jù)配體的不同發(fā)射從紅到藍全色光，要得到所要的光發(fā)射,就要從分子角度根據(jù)各個發(fā)色團性質或化學基團的吸供電子特性，設計合適的配體,經(jīng)過與金屬銥配位，得到銥配合物，進一步用于OLEDs檢驗，即可得到理想的磷光材料。

l 紅色磷光材料

一般來說，配體中含S,N 元素及大芳基及雜環(huán)體系，會使銥配合物紅移。以苯并[b]噻吩吡啶(2-benzo[b]thiophen-2-yl-pyridine)為配體的銥配合(bp)Ir(acac)[46],器件的外量子效率達到7.0%,較大亮度6800cd/m',發(fā)光峰位614nm, CIE坐標(0.67,0.33),接近標準紅光的CIE(0.65,0.35)。開發(fā)了異喹啉類銥配合物，化學結構見圖1,其EL波長范圍為600-630nm,其中Ir(piq-F)(acac)較大亮度達27130cd/m,外量子效率在電流密度J=20mA/cm2為8.67%,而J=100mA/cm2時，仍然高達6.84%,較btp2lr(acac)效率有明顯提高。

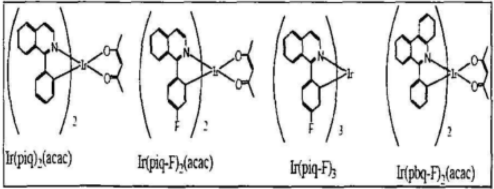

圖1   異喹啉類銥配合物化學結構

l 綠色磷光材料

較好的綠色磷光材料之一是I(py)3[53],當它摻入基質材料CBP中，其發(fā)光效率為28cd/A,功率為31 lm/W, 發(fā)射峰位510nm。進一步優(yōu)化器件結構，效率可提高-倍達38 lm/W[54]。 Adachi 使用(ppy)2Ir(acac) [55]制得的器件內(nèi)量子效率可以達到100% [56]。

這種以2-苯基吡啶為配體的配合物結構式如此簡單，而性能是如此**，

以至于許多研究小組仍在努力探索其同系物材料的合成及器件性能的研究.

T. Tusuzuki等人[57]在2-苯基吡啶的不同位置引入五氟苯基導致發(fā)光峰位可在

513-578nm范圍調節(jié)，這些銥配合物的化學式如下圖2.亮度100cd/m2時，器

件的外量子效率為10-17%。

圖2 五氟苯取代的2-苯基吡啶配體的銥配合物化學結構式

l 藍色磷光材料

目前效果較好的藍色磷光材料是的Firpic ,其發(fā)光峰位470nm，CIE 坐標為(x=0.16;y=0.29),當摻雜于CBP [62]中的外量子效率為5.5%,但當摻雜于基質材料SimCP [63]，器件的外量子效率將達到14.4%。其它藍色磷光材料也是以在2-苯基吡啶的不同位置上氟化修飾及改變輔助配體而達到藍移的目的。

三氟甲基取代的三唑及四唑配體為輔助配體，制得配合物FIrtaz及FIrN4,如圖3 所示。將FirN4摻雜于基質材料mCP 中制作器件，得到較大發(fā)射峰462nm,這 是目前報道較藍的器件，較大亮度為11000cd/m,但其效率為5.8%低于FIr6等藍光材料。

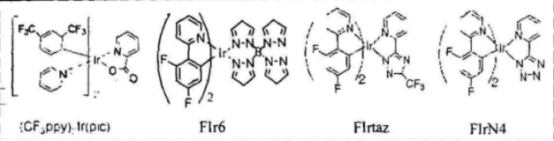

圖3  藍色磷光材料(CF3ppy)2Ir(pic), Fir6, FIrtaz 及FIrN4的化學結構式

總結：比起紅色綠色磷光材料，藍色磷光材料無論從種類數(shù)量，還是色純度上都有一定差距。藍色磷光材料的研究開發(fā)將是有機電致磷光技術領域的關鍵。

產(chǎn)品供應列表：

**磷光材料

四齒配體的鉑(Ⅱ)配合物的**磷光材料

**磷光材料銅(I)配合物

Pt(Ⅱ)配合物的**磷光材料

dtb-bpy配體

綠色磷光有機電致發(fā)光材料

綠色磷光材料GIrl摻雜劑

紅色磷光材料Irf的電致發(fā)光材料

瞬態(tài)電致發(fā)光(EL)和延遲熒光(EL)

紅色磷光材料(pbt)2Ir(acac)衍生物(Irf)摻雜不同主體材料

新型骨架雙極性主體材料

7(9H-carbazol-9-yl)-N,N-diphenyl-9,9'-spirobi[fluoren]-2-amine (CzFA)

紅色磷光染料

iridium(Ⅲ)bis[2-methyl-dibenzo-(f,h)quinoxaline] (acetylacetonate)(Ir (MDQ)2(acac))

咔唑-螺二芴-二胺基團組成的雙極性主體材料

新型紅色磷光銥配合物

(pbt)2Ir(acac)衍生物摻雜熒光材料

三環(huán)金屬配體銥配合物

雙環(huán)金屬配體銥配合物

（C、CO、Si、PO、N、B）修飾的離子型銥配合物/中性銥配合物

熒光/磷光組合機制的白光有機電致發(fā)光材料

藍色熒光主體和橙色磷光客體的單發(fā)光層**白光材料

新型螺氧雜蒽主體的**藍色磷光

螺[芴-9,9′-氧雜蒽](SFX)新型主體材料

空穴傳輸型材料TAPC

藍色磷光有機發(fā)光器件(PHOLED)

TAPC:PF-SFX和TAPC:C8OPF-SFX為雙主體的兩個PHOLED

含苯并噻唑結構配體的環(huán)金屬化銥配合物(ffbi)2Ir(acac)

{(其中ffbi為1-(4-氟芐基)-2-(4-氟苯基)苯并咪唑,acac為乙酰丙酮),}

綠光磷光材料[Ir(ppy)3]-BPhen

紅光磷光材料Ir(piq)2(acac)-BPhen

配位基的銥金屬**能磷光材料

**磷光OLED發(fā)光層材料

摻雜Eu(Ⅱ)堿土鋁酸鹽**長余輝磷光材料

膦基鋨配合物磷光材料

(N^N)2Os(P^P)[P^P=1,2-雙(膦基)-甲基,N^N=5-(苯并咪唑-2基)-3-三氟甲基吡啶(1);

ibfpH=5-(1-異丙基-苯并咪唑-2-基)-3-三氟甲基吡啶(2);fppzH=5-(吡啶-2-基)-3-三氟甲基吡啶(3)

tfpH=5-(噻唑-2基)-3-三氟甲基吡啶(4);btfpH=5(苯基噻唑2基)3三氟甲基吡啶(5)]

非摻雜/高濃度摻雜型磷光銥材料

新型的銥配合物磷光材料

三氮唑類配體的磷光綠光銥配合物

黃綠光銥配合物的合成

1,2-二苯基苯并咪唑

咔唑基團和二苯基磷氧基團

雙極性主體結構的**磷光OLED

主體材料向磷光染料的能量傳遞來實現(xiàn)摻雜分子的發(fā)光

ITO/PEDOT:PSS/Ir(pq)2(acac):TCTA:CBP/TPBi/LiF/Al

TAPC、mCP和OXD-7

藍色磷光材料FIrpic

深藍色磷光材料FCNIrpic

綠色磷光材料Ir(ppy)3

苯并咪唑基團的**磷光主體材料

非對稱Ir(Ⅲ)配合物磷光材料

重金屬配合物電致磷光材料

5-甲基2,3-二苯基吡嗪(MDPP)

水合三氯化(IrCl3·nH2O)

金屬銥配合物(MDPP)2Ir(acac)

二苯暉塒并喹喔啉(DBQ)

2-甲基_二苯[f,h]并喹喔啉(MDQ)

水合三氯化銥(IrCl3·nH2O)

金屬銥配合物(DBQ)2Ir(acac)和(MDQ)2Ir(acac)

2-(2,4-二氟苯基，吡啶(f2ppy)

水合三氯化銥(IrCl3·nH2O)

金屬銥配合物Firpic

n(f2ppy)2Ir(μ-Cl)2Ir(f2ppy)2):n(Hpic)=1:2.2,

磷光聚茀材料

瞬態(tài)電致發(fā)光(EL)和延遲熒光(EL)

Pt(Ⅱ)、Ir(Ⅲ)配合物的**藍色磷光材料

鉑(II)配合物

[(C^N^N)PtCPh](1)

[(C^N^N)-PtC-TPA](2)

[(C^N^N)PtC-TAB](3)

[(C^N^N)PtC-CB]-(4)

(其中,Ph是苯環(huán),TPA是三苯胺,TAB是三苯基硼,CB是鄰位碳硼烷)

有機室溫磷光材料

一種烷氧基、芐氧基或溴取代的占噸酮衍生物

溶液方法制備**磷光OLED

**磷光四齒Pt(Ⅱ)配合物

重金屬(Ir、Pt、Os等)配合物磷光材料

四齒配合物ZPt1,ZPt2和ZPt3

聚芴為主體材料的**聚合物電致磷光材料

PFO-POSS

FIrpic摻雜到PFO-POSS中藍光發(fā)射

磷光Pt(Ⅱ)、Ir(Ⅲ)配合物分子發(fā)光材料

ppy(2-苯基吡啶)Pt(acac)(乙酰丙酮)配合物,

叔丁基對四齒鉑(II)配合物

π共軛對二齒NHC(氮雜環(huán)卡賓)鉑(II)配合物

雙發(fā)射磷光銥(III)配合物

二齒NHC(氮雜環(huán)卡賓)鉑(II)配合物

磷光金屬配合物三重態(tài)失活機制

R-4B新型紅色磷光染料作為摻雜劑

ITO/MoO3(10)/NPB(40)/TCTA(10)/CBP∶R-4B(x)/BCP(10)/Alq3(40)/LiF/Al的紅色磷光器件

結構TCTA(40nm)/CBP:Ir(6.3%,30nm)/BCP(10nm)/Alq(40nm)

溶液法制備的**率磷光有機發(fā)光二極管

新型的磷光發(fā)光材料Ir(tfmppy)2 (tpip),

螺芴氧雜蒽功能化銥(Ⅲ)配合物

功能化螺氧雜蒽的環(huán)合銥(III)新型

電致磷光材料的螺二芴的靜態(tài)位阻效應

共軛聚合物主體綠光磷光發(fā)光材料

聚乙烯基咔唑(PVK)

共軛聚合物聚芴(PFO)

三-(2-苯基吡啶)-Ir(Ir(ppy)3)摻雜

紅色磷光材料Ir(hpiq)

有機磷光材料摻雜濃度

室溫磷光的**無定形態(tài)純有機聚合物

新型磷光銅(Ⅰ)配合物

**綠光有機龜致發(fā)光材料

綠光電致磷光(ELECTROPHOS—PHORESCENCE,EPL)

ECu(DPEphos)(PyPPN)]BF4(CuL1L2),

DPEp—hos和PyPPN分別表示(2-二苯基膦基)苯基醚和吡啶并[1',2＇．2,3]吡嗪[5,6-f]1,10-菲羅啉

ITO(20Ω)／2-TNATA(20nm)／NPB(40nm)／CBP:8％CuL1L2(30nm)／BCP(20nm)／Alq3(20nm)／LiF(1nm)／Al(100nm)結構

機電致磷光器件(phosphorescence OLEDs, PhOLEDs)

發(fā)光層(emitting layer, EML)

藍光銥復合物磷光材料

雙(4,6-二氟苯基吡啶-N,C2)吡啶甲酰合銥(FIrpic)為客體材料

溶液制備的薄膜的光致發(fā)光(photoluminescence, PL)

新型黃綠光磷光發(fā)光材料,Ir(ppy)2bop

重金屬Ir的新磷光材料(tpbi)Ir(acac)

有機發(fā)光二極管器件: ITO/CuPc (40 nm)/α-NPD (45 nm)/CBP: (tpbi)Ir(acac) (3%, 30nm)/BCP(20 nm)/Alq(20 nm)/LiF (1 nm)/Al (100 nm)

溶液法小分子磷光電致發(fā)光

小分子化合物CDBP[4,4′-bis(carbazol-9-yl)-9,9-dimethyl-fluorene]主體材料

,Ir(pppy)3[tris(5-phenyl-10,10-dimethyl-4-aza-tricycloundeca-2,4,6-triene)Iridium(III)]為磷光客體材料

ITO/NPB/CBP∶Ir(ppy)3/BAlq/Alq3/LiF/Al

NPB/CBP∶Ir(ppy)3、CBP∶Ir(ppy)3/BAlq及BAlq/Alq3

基于CBP的**穩(wěn)定綠色磷光OLED

ITO/HAT-CNTAPC/CBP:8% Ir (ppy)3:3% Flrpic/Tmpypb/Liq/A1

熱激子反系間竄越**率有機電致發(fā)光材料

藍光金屬銥復合物磷光材料

熒光/磷光混合型白光有機發(fā)光二極管

金屬輔助延遲熒光藍光材料(MADF)

磷光發(fā)光-TADF材料

磷光材料FIrpic-TADF咔唑-三嗪衍生物

烷基鏈共價-新型咔唑-三嗪Ir配合物發(fā)光材料

具有磷光和延遲熒光的性質的材料，

聚集誘導發(fā)光材料的熒光/磷光混合型白光有機發(fā)光二極管

基于菲并咪唑衍生物的**深藍有機電致發(fā)光材料

溫馨提示：西安pg電子官方生物供應產(chǎn)品僅用于科研，不能用于人體。
