銅(Ⅱ)四羧基苯基卟啉敏化P25(TiO2)二氧化鈦復(fù)合材料

本文將P25通過水熱處理的方法，得到表面羥基數(shù)量增加P25m。然后將P25和P25m分別與不同質(zhì)量的CuTCPP在乙醇溶液中回流，得到不同質(zhì)量比的CuTCPP/P25和CuTCPP/P25m。CuTCPP與P25 和P25m通過化學(xué)鍵聯(lián)接，該催化劑被用于光催化CO2還原，表現(xiàn)還原產(chǎn)CH4性能。性能測試表明，在300W 氙燈下，CuTCPP/P25m催化活性較純P25m，CO2還原性能明顯提高。其中0.5％CuTCPP/P25m還原產(chǎn)率分別為19.39 CH4 μmol/g/h、2.68 CO μmol/g/h，其中較純P25m催化產(chǎn)出CH4的量提高了約46倍。

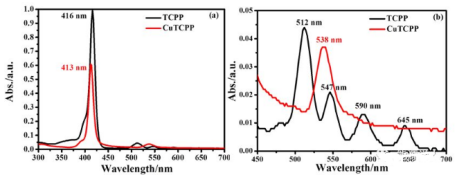

圖1. TCPP 和 CuTCPP的UV-vis譜圖。

TCPP 和 CuTCPP的UV-vis譜圖中分別出現(xiàn)不同吸收吸收強(qiáng)度的吸收峰S帶（強(qiáng)）和Q帶（弱），這是由于卟啉S帶的摩爾消光系數(shù)遠(yuǎn)大于Q帶的摩爾消光系數(shù)，因此吸收強(qiáng)度不同。與TCPP相比，CuTCPP的Q帶吸收峰的數(shù)量減少，在413 nm和538 nm處出現(xiàn)兩個(gè)新峰，這是金屬卟啉的形成的標(biāo)志。由于TCPP環(huán)的四個(gè)N原子化學(xué)環(huán)境不對稱，因此Q-帶呈現(xiàn)4個(gè)吸收峰。與此相反，當(dāng)TCPP四個(gè)N原子與金屬Cu2+離子配位后，其空間對稱性增加，N原子化學(xué)環(huán)境相同，CuTCPP的Q帶減少為1個(gè)吸收峰。

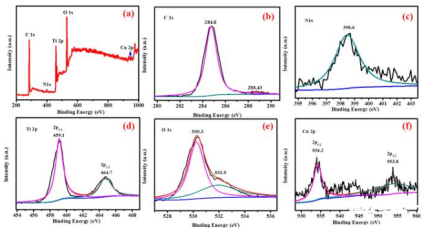

圖2. 0.5%CuTCPP/P25m的XPS譜圖.

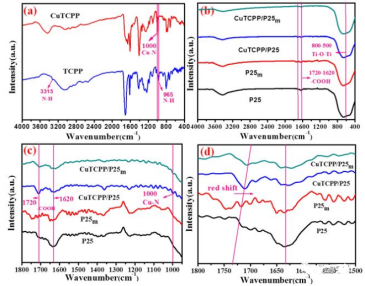

圖3. TCPP 、CuTCPP、CuTCPP/P25和CuTCPP/P25m的FT-IR譜圖。

FT-IR譜圖中，TCPP 的N-H振動(dòng)峰出現(xiàn)在3315 cm-1、965 cm-1。當(dāng)形成金屬卟啉絡(luò)合物CuTCPP時(shí)， 3315 cm-1和965 cm-1附近的吸收峰消失，而在1000 cm-1附近出現(xiàn)新的Cu-N特征峰，這是卟啉配體與金屬離子形成絡(luò)合物的主要特征。在復(fù)合催化劑CuTCPP/P25m的FT-IR譜圖中，同時(shí)也存在CuTCPP的特征峰。

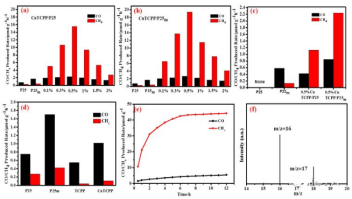

圖4. （a）和（b）分別為不同質(zhì)量比CuTCPP/P25及CuTCPP/P25m在氙燈下催化性能，（c）0.5％CuTCPP/P25及CuTCPP/P25m在可見光照射下（λ>400 nm）催化性能，（d）TCPP和CuTCPP在氙燈下催化性能，（e）0.5％CuTCPP/P25m在氙燈下連續(xù)光照12 h 催化性能，（f）13CO2標(biāo)記。

測試發(fā)現(xiàn)，同一質(zhì)量比下CuTCPP/P25m的催化活性優(yōu)于CuTCPP/P25，這可能是由于P25m表面增加的羥基使得吸附了更多的CuTCPP，使其催化活性增加。不同質(zhì)量比條件下，0.5% CuTCPP/P25m具有較優(yōu)的催化活性，其產(chǎn)率分別為19.39 μmol/g/h 的CH4 以及2.68 μmol/g/h 的 CO。同時(shí)對 0.5% CuTCPP/P25m連續(xù)光照12 h發(fā)現(xiàn)，其依然保持催化活性。13CO2同位素追蹤實(shí)驗(yàn)表明，通入的CO2是其還原過程中碳源。

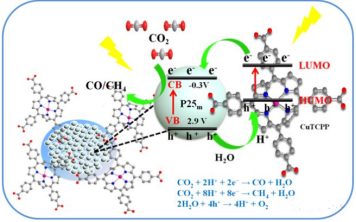

圖5. CuTCPP/P25m還原機(jī)理圖。

該材料表現(xiàn)出**還原性能的可歸因于以下原因：

1）通過對P25進(jìn)行水熱處理得到的P25m，其表面羥基增加；

2）Cu2+具有吸附和活化CO2的性能，卟啉共軛結(jié)構(gòu)使其具有強(qiáng)的光吸收能力；

3）復(fù)合材料CuTCPP/P25m表現(xiàn)出**的光吸收能力和更高的光生電子空穴分離效率。

pg電子官方生物供應(yīng)庫存試劑：

Sulfo-NHS-Biotin

己酮可可堿,CAS:6493-05-6

CAS:856925-71-8，純度98%

野黃芩素，CAS 529-53-3

ATTO 700

CAS:1028486-01-2 Alisertib**劑

PFI-2，CAS:1627676-59-8

水溶性單核表面羧基化CdTe量子點(diǎn)

C18反向硅膠層析板，10*5

D-鼠李糖，CAS：634-74-2

蛋黃卵磷脂

苯乙基溴化胺，CAS： 53916-94-2

HCC4006細(xì)胞株

雷莫蘆單抗，947687-13-0

二苯甲酰胺熒光染料，CAS：23491-45-4

mannose-BSA

beta-D-吡喃木糖,CAS:2460-44-8

M1相二氧化釩VO2單晶薄膜

1-硫代-β-D-葡萄糖鈉,cas:10593-29-0

NOTA-NHS Ester

MAL-NOTA

MAL-DOTA

fitc標(biāo)記二氧化硅實(shí)心微球10um

6-FAM 亞磷酰胺單體

FITC標(biāo)記枸杞多糖，MW:10W

FITC標(biāo)記枸杞多糖，MW:100W

多粘菌素-BSA

多粘菌素-OVA

疊氮修飾的葡萄糖（Ac4GlcNAz）

藻紅蛋白，CAS：11016-17-4

DCFH-DA

Annexin V-PI

桑葉提取物10%DNJ

BSA-7-木糖紫杉醇

OVA-7-木糖紫杉醇

對叔丁基8杯芳烴cas:68971-82-4

PEG2000-磷酸基

CY5單體

cy5.5-甘氨膽酸

cy5.5-甘氨鵝脫氧膽酸

DSPE-mPEG2000

UCNP先磷酸配體功能化包載**

UiO-66

POPE-NHS

cy5.5-鵝去氧膽酸

cy5.5-甘氨脫氧膽酸

cy5.5-去氧膽酸

mpeg5000-ss-nh2

FITC-D-海藻糖（二水）

FITC-人轉(zhuǎn)鐵蛋白

FITC-Dextran MW:20K

ZIF-8 200nm

聚苯胺石墨烯復(fù)合材料

PCN-333(Al)

20nm二氧化鈦

ZIF-8 中空立方形

Ir(bt)2(acac)， CAS:337526-88-2

cy5-多糖

1-芘甲胺鹽酸鹽，93324-65-3

聚谷氨酸分子量:5,000-10,000,cas:25513-46-6

1-乙基-(3-二甲基氨基丙基)碳酰二亞胺鹽酸鹽,25952-53-8

三(2-羰基乙基)磷鹽酸鹽,51805-45-9

mal-peg5k-NH2

地塞米松-BSA

20nm茶多酚-碳酸鈣微球

DOTA-NHS Ester

羅丹明標(biāo)記的鹽酸去氧腎上腺素

RB-葡萄糖氧化酶

PLGA-COOH MW:5000 PLGA:50/50

PLGA-COOH MW:10000 PLGA:50/50

PLGA-COOH MW:20000 PLGA:50/50

mPEG-NH2 MW:5000

EDC.HCl MW:191.7

TBOC-PEG-NH2 MW:5000

POSS-NH2

cy5.5脂質(zhì)體

OligoGreen染料

FITC-Glucose

TPE-(COOH)4

膽固醇-OVA

羅丹明標(biāo)記的花生凝集素

Ovalbumin-CY5

RB-Dextran,MW:70K

DAPI溶液

PI染料

RNA酶;核糖核酸酶A（牛胰）

DMPA

cy5.5-紫杉醇

200nm各形狀茶多酚-碳酸鈣-硼氫酸鈉

胞苷-5-單磷酸-N-乙酰神經(jīng)氨酸鈉鹽cas：3063-71-6

FITC標(biāo)記花生凝集素

DSPC|二硬酯酰磷脂酰膽堿

FITC修飾二氧化硅納米粒子（50nm）

C18反相硅膠層析板,10*2.5cm

Kdo Azide cas：1380099-68-2

FE-PEI-PEG

cy5.5-mal-rgd脂質(zhì)體

ITO導(dǎo)電玻璃75*25*1.1mm

4-叔丁基硫雜杯[4]芳烴CAS:182496-55-5

鹽酸去氧腎上腺素

CAS#37472-52-9定制小分子

FITC-海藻糖

四羧基苯基卟啉銅

NH2-UiO-66

MOF-74(Ni)

氨基化膽固醇

FITC-dextran MW:200K

FITC-dextran MW:500K

FITC-dextran MW:1000K

FITC-dextran MW:2000K

FITC-dextran MW:100K

3-巰基丙酸修飾的CdTe量子點(diǎn)MPA-CdTe

羧基修飾Fe3O4 nano（20nm）

上述產(chǎn)品pg電子官方生物均可供應(yīng)，僅用于科研實(shí)驗(yàn)！

wyf  08.03
