一種金屬有序網(wǎng)格的柔性透明導電薄膜的制備方法，包括以下步驟：

(1)在濕度為30-50％的條件下，將有機物溶解于溶劑中配置成5wt％-12wt％濃度的溶液；

(2)將上述溶液在磁力攪拌器的作用下，攪拌6-8h，得到靜電紡絲溶液，保存?zhèn)溆茫?/span>

(3)將步驟S2)制備的靜電紡絲溶液轉入直徑為13mm的注射器中，然后將注射器安裝在推進器上，按照0.002-0.005mL/min的速率將靜電紡絲溶液注射到襯底，制備有機物纖維骨架薄膜；

(4)然后在磁控濺射的條件下，真空度達到8.9×10 4 Pa,100W功率電壓下，濺射10-240s時間，在有機纖維骨架薄膜表面濺射金屬納米顆粒，得到金屬納米薄膜；

(5)使用旋涂儀將聚酰亞胺(PI)溶液旋涂在金屬納米薄膜上，

具體為：先滴加2-3mL聚酰亞胺(PI)溶液，待其擴散至整張襯底后，再次滴下2-3mL，重復滴加多次；

(6)滴加的聚酰亞胺(PI)溶液擴散均勻之后快速放于烘箱中進行梯度溫度固化，固化過程為：以1-5℃/min的升溫速度從室溫開始升溫，溫度每升高30℃保溫60min，直至升溫到175-180℃，同樣保溫60min，然后自然降溫至室溫，從而得到金屬有序網(wǎng)格的透明導電薄膜。

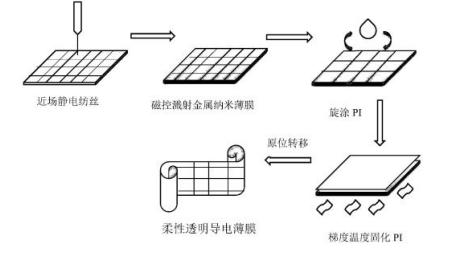

圖1 一種金屬有序網(wǎng)格的柔性透明導電薄膜制備方法的流程圖

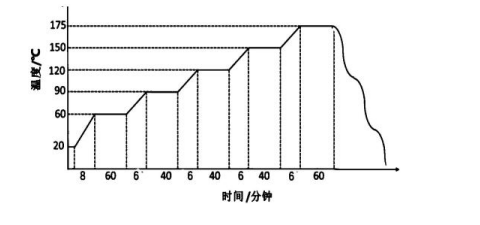

圖2 聚酰亞胺(PI)梯度固化溫度的溫控圖

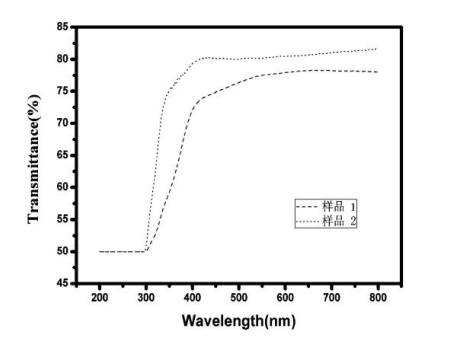

圖3 實施例1和實施例2制備的薄膜的透過率曲線對比圖

西安pg電子官方生物科技有限公司提供靜電紡絲纖維膜，纖維直徑 500-2000nm的聚乳酸、聚砜、聚己內酯、聚乙烯醇、明膠纖維膜和聚酯、聚酰胺、聚乙烯醇、聚丙烯腈柔性高聚物靜電紡絲等。

產品名稱

PLA聚乳酸纖維膜

PCL聚乙內脂纖維膜

PLGA聚乙酸-羥基乙酸共聚物纖維膜

PVA聚乙烯醇纖維膜

PVP聚乙烯吡咯烷酮纖維膜

Gel明膠纖維膜

PEO聚氧化乙烯纖維膜

PVDF聚偏氟乙烯纖維膜

PAN聚丙烯腈纖維膜

PSF聚砜纖維膜

PS聚苯乙烯纖維膜

綠色熒光PLA聚乳酸纖維膜

紅色熒光PLA聚乳酸纖維膜

綠色熒光PLGA纖維膜

紅色熒光PLGA纖維膜

綠色熒光PCL纖維膜

紅色熒光PCL纖維膜

PLGA纖維膜載藥定制

PLA纖維膜載藥定制

PCL纖維膜載藥定制

小編zhn2021.07.26
