多孔PLA納米纖維薄膜-孔徑20um（靜電紡絲法制備）

聚乳酸(Poly(lactic acid), PLA)作為一種生物基綠色塑料，具有良好的生物相容性，在生物醫(yī)藥領(lǐng)域被用于制備**遞送系統(tǒng)、組織工程支架或可吸收手術(shù)縫線等。

采用靜電紡絲法，制備含有左旋與右旋聚乳酸對映體的納米纖維(PLA/PDLA-CTS)；由于體系中存在以右旋聚乳酸為側(cè)鏈、殼聚糖為骨架的支化分子，此支化作用可減少HC的形成，促使納米纖維在低溫(65℃)短時(1小時)的溫和處理條件下，形成SC，結(jié)晶度可達47.0 % (圖1B)。相較于PLA/PDLA-CTS，此種立構(gòu)復(fù)合晶納米纖維(SC-PLA/PDLA-CTS)拉伸強度提高了6~7倍，模量從50.0MPa提升至270.7MPa (圖1C)；同時，纖維的熱穩(wěn)定性也得到明顯改善，熱形變現(xiàn)象消失，熱降解速率減緩(圖1A)，這將使得聚乳酸納米纖維可用于高溫環(huán)境。

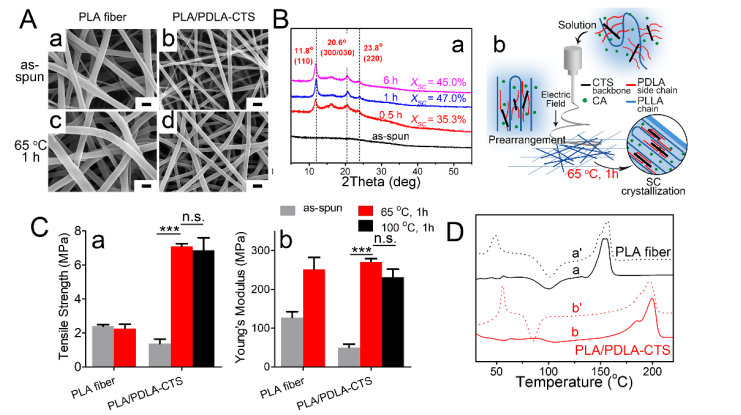

圖1. SC-PLA/PDLA-CTS的制備與表征。(A) PLA納米纖維與PLA/PDLA-CTS熱處理前后掃描電鏡圖；(B) 不同熱處理時間PLA/PDLA-CTS納米纖維X射線衍射圖譜(a)與SC形成示意圖(b)；(C) 納米纖維拉伸強度(a)與楊氏模量(b)；(D) PLA納米纖維與PLA/PDLA-CTS差示掃描量熱(DSC)圖譜，(a, b)為熱處理后纖維DSC曲線，(a’, b’)為熱處理前纖維DSC圖譜。

另一方面，納米纖維薄膜還可作為濾膜。上述多重**作用，使得該體系能夠用做濾膜、食品包裝、隔離防護材料等，尤其適用于一些對熱穩(wěn)定性與機械強度要求較高、常規(guī)聚乳酸材料無法滿足需要的場合，為聚乳酸基材料的制備與改性提供了新思路。

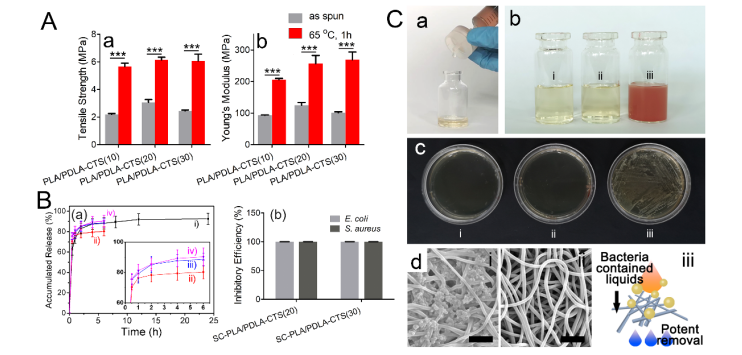

圖2. 載藥SC-PLA/PDLA-CTS的機械性能(A)及**作用(B,C)。(A) 不同載藥量SC-PLA/PDLA-CTS [PLA/PDLA-CTS(10), PLA/PDLA-CTS(20), PLA/PDLA-CTS(30)]的拉伸強度(a)與楊氏模量(b)；(B) 不同載藥量SC-PLA/PDLA-CTS的釋放曲線 (a) [i. 游離綠原酸; ii. PLA/PDLA-CTS(10); iii. PLA/PDLA-CTS(20); iv. PLA/PDLA-CTS(30)]與在細菌培養(yǎng)液中的**效率(b)；(C) SC-PLA/PDLA-CTS的過濾除菌作用。

聚乳酸纖維膜 纖維直徑500-2000nm

PLA納米纖維膜

PLA聚乳酸電紡纖維膜

生物可降解聚合物PLA纖維膜

聚乳酸PLA靜電紡絲纖維薄膜

聚乳酸靜電紡絲纖維膜

聚乳酸PLA納米纖維膜

多孔PLA納米纖維薄膜-孔徑20um

多孔聚乳酸納米纖維薄膜-靜電紡絲技術(shù)

纖維狀結(jié)構(gòu)多孔聚乳酸納米膜

多孔組織支架PLA纖維膜

靜電紡絲聚乳酸PLA纖維薄膜-片狀

不同纖維直徑聚乳酸納米纖維膜

介孔PLA靜電紡絲纖維薄膜-

多孔聚乳酸纖維薄膜

介孔PLA纖維薄膜

不同取向度纖維狀PLA聚乳酸薄膜

PLA聚乳酸纖維膜-纖維直徑500nm

聚乳酸電紡纖維薄膜-厚度200um

PLA電紡纖維膜-孔徑30um

聚乳酸靜電紡絲纖維薄膜-孔隙率（80%）

小編zhn2021.07.26
