半胱氨酸修飾金納米棒的制備及介紹（含圖）-UDP糖丨MOF丨金屬有機框架丨聚集誘導發(fā)光丨熒光標記推薦西安pg電子官方生物

您當前所在位置：首頁 > 宣傳資料 > 無機納米

產(chǎn)品分類

熒光標記

多孔納米

半胱氨酸修飾金納米棒的制備及介紹（含圖）

發(fā)布時間：2021-07-14 作者：axc 分享到：

半胱氨酸是一種常見的氨基酸，是一種有著特殊性質(zhì)的氨基酸，在生物體內(nèi)普遍存在。半胱氨酸具有旋光性比旋光度在＋８．３。．＋９．５。，分子式Ｃ３Ｈ７Ｎ０２Ｓ，在半胱氨酸分子內(nèi)有一個硫氫基，可與金納米棒表面原子形成牢固的金硫鍵，使得金納米棒與半胱氨酸分子有著很強的相互作用，半胱氨酸修飾的金納米棒被廣泛的應(yīng)用在生物檢測、環(huán)境監(jiān)測、金納米棒白組裝等領(lǐng)域。

圖1為半胱氨酸的分子結(jié)構(gòu)圖，當將半胱氨酸溶液與金納米棒溶液混合后，Ｓ．Ｈ鍵中的．Ｈ將會被金納米棒表面的金取代，形成牢固的Ａｕ—Ｓ鍵，而金納米棒表面的ＣＴＡＢ也會被半胱氨酸分子所取代。由于形成了化學共價鍵，使得半胱氨酸在金納米棒表面的連接非常牢固，相對于有機物包覆的金納米棒而言，穩(wěn)定性比較好，實驗中即使經(jīng)過若干次離心和水洗后，半胱氨酸也能很好的連接在金納米棒表面。這一性質(zhì)使得半胱氨酸被廣泛應(yīng)用于金納米棒的表面修飾中。

圖1

我們使用種子生長法制備金納米棒，離心１００００ｒ／ｍｉｎ若干次并用去離子水清洗。取離心管底部沉淀并用去離子水分散并定容。取容量瓶，加入去離子水分散定容的金納米棒溶液９ｍＬ備用。稱取半胱氨酸粉末０．１２１ｇ，轉(zhuǎn)移至容量瓶，并用去離子水定容至１００ｍＬ，制得濃度為１×１０。ｍＭ的半胱氨酸溶液。取半胱氨酸溶液１ｍＬ，加入到容量瓶中的９ｍＬ金納米棒溶液中，急速攪拌３ｍｉｎ，靜置１２ｈ。取反應(yīng)后的溶液離心去除多余半胱氨酸配體，取下層沉淀用去離子水分散定容備用。

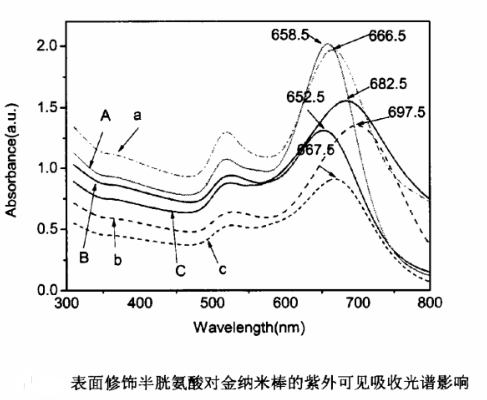

用去離子水作為基線，得到半胱氨酸包覆金納米棒溶液之后的紫外可見吸收譜。圖2為金納米棒表面修飾半胱氨酸前后的紫外可見吸收對比圖。

圖2

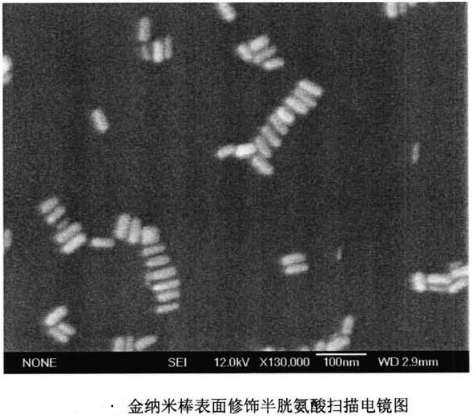

圖3

半胱氨酸修飾的金納米棒由于良好的生物相容性、特殊的物理化學性質(zhì)，在生物醫(yī)藥、化學制藥、環(huán)境監(jiān)測等領(lǐng)域有著廣泛的應(yīng)用。在環(huán)境污染檢測中，有研究者使用半胱氨酸修飾的金納米棒來對溶液中的Ｐｂ２＋離子進行檢測，當溶液中存在Ｐｂ２＋離子時，會與半胱氨酸基團發(fā)生反應(yīng)，這一反應(yīng)會導致半胱氨酸修飾的金納米棒的紫外．可見吸收譜中的吸收峰發(fā)生相應(yīng)的變化，相對于Ｐｂ２＋離子的濃度的不同，吸收峰的變化情況也不同。這一方法可以快速簡便的檢測Ｐｂ２＋離子的濃度。在生物傳感器的制備領(lǐng)域，有學者在金電極表面自組裝了半胱氨酸，并使用在自組裝的半胱氨酸上吸附金納米顆粒和過氧化物酶的方法，成功的制得了Ｈ２０２傳感器。目前關(guān)于半胱氨酸對金納米棒的拉曼增強效果的調(diào)控研究還比較少，為了拓展半胱氨酸修飾金納米棒應(yīng)用，對其光學性質(zhì)和拉曼散射增強性質(zhì)的研究具有重要的意義。

西安pg電子官方生物科技有限公司將從零維/一維/二維/三維四個分類來提供幾十個產(chǎn)品分類和幾千種納米材料產(chǎn)品，材料的材質(zhì)包含金屬納米材料和非金屬納米材料以及他們的氧化物或碳化物及復合定制材料等等，產(chǎn)品粒徑從5納米-2000納米均可選擇。

產(chǎn)品：

Au/SiO2-PGEA金-二氧化硅納米復合物

苯/萘/蒽/芘修飾氧化石墨烯粒子

菊粉修飾氧化石墨烯(Inulin-GO)

殼聚糖/氧化石墨烯復合材料(CS/GO)

透明質(zhì)酸修飾的氧化石墨烯(GO-HA)

磷酰膽堿修飾的氧化石墨烯

氧化石墨烯負載金納米棒(GO-GNRs)

熒光金納米簇/單壁碳納米管(AuNCs/SWNTs)復合材料

PBT/OH-MWCNT聚對苯二甲酸丁二醇酯-碳納米管復合材料

碳納米管(MWNTs)進行非共價鍵表面修飾(PS-b-PAH/MQNTs)
