離子液體(ILs)因其具有機械柔性并可以與水相互作用，被廣泛應用于傳感器或驅(qū)動器中。雖然基于單體ILs的濕度傳感器具有快速響應，但恢復時間長。通過將ILs引入疏水性聚合物基質(zhì)，構(gòu)造基于ILs固定在聚合物支鏈上(PILs)的濕度響應材料，可以實現(xiàn)更快的響應和恢復速度。
基于此，來自希臘帕特雷大學的Denisa Druvari和Joannis K. Kallitsis帶領(lǐng)的團隊開發(fā)了新型IL官能化的P(VBCImCn-co-AA20)共聚物，將其與補充性共聚物P(SSAmC16-co-GMA20)混合并通過熱誘導反應進行化學交聯(lián)，制備出了自立的、濕度響應的單層膜，這種單層膜還具有高抗菌活性。

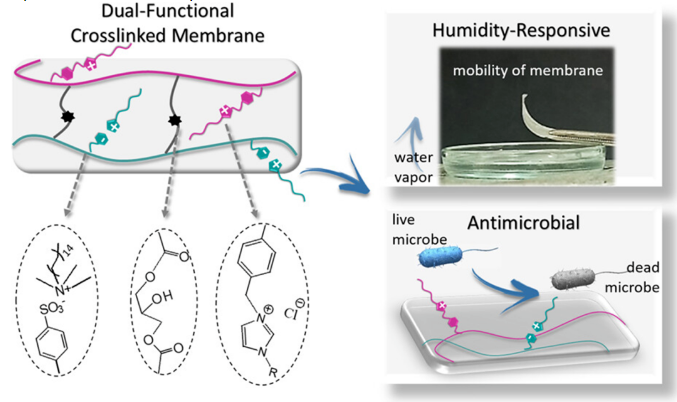

圖1. PIL的結(jié)構(gòu)示意圖及其疏水性和抗菌性
（圖片來源：ACS Appl. Mater. Interfaces）
研究人員合成了不同烷基鏈長度的咪唑官能化共聚物，通過核磁和ATR-FTIR光譜證實了其結(jié)構(gòu)。對合成的共聚物進行熱重分析(TGA)，檢測它們在熱流下的行為。將它們交聯(lián)到具有很高的抗菌活性反應性共聚物P(SSAmC16-co-GMA20)來制備膜。探究了兩種共聚物的交聯(lián)條件和活性基團的比率對所得膜穩(wěn)定性的影響。

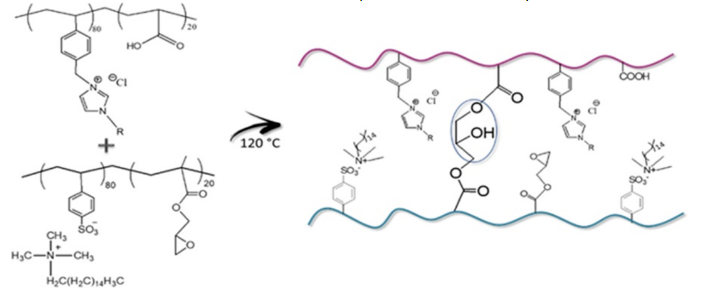

圖2. PIL的具體合成步驟和結(jié)構(gòu)
（圖片來源：ACS Appl. Mater. Interfaces）
研究人員通過SEM觀察了合成的咪唑基聚合物膜的形態(tài)，并探究其在水中浸泡后的表面變化。由于烷基鏈形成的疏水區(qū)域和咪唑基團的親水區(qū)域之間的不相容性，具有較長烷基尾部的PILs分散在水中，可以觀察到緊密堆積的親水性微觀結(jié)構(gòu)。為了研究合成的聚合物材料鏈長對親水性的影響，研究人員進行了水接觸角測量。

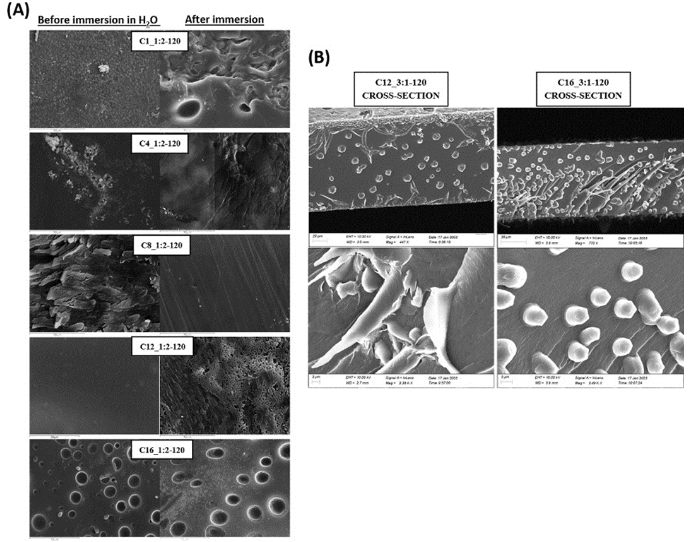

圖3. PIL在水中浸泡前后的SEM圖像
（圖片來源：ACS Appl. Mater. Interfaces）
為了檢查膜對濕度的響應性，研究人員首先測定了薄條狀膜在接近濕濾紙時的彎曲角度。前共聚物P(VBC-co-AA20)對濕度沒有響應性，因為它沒有足夠的親水基團與水分子相互作用。相反，在室溫下，功能化離子液體的共聚物膜即使沒有直接接觸濕紙，也能對濕度做出響應性。隨著共聚物中烷基鏈長度的增加，膜的彎曲角度增加，符合疏水性在聚合物濕度響應性中的作用。較大的厚度會降低彎曲角度和膜的驅(qū)動速度。研究人員進一步研究了P(VBCImC12-co-AA20)/P(SSAmC16-co-GMA20)=3:1膜的濕機械行為。膜的彎曲運動是由高相對濕度環(huán)境下表面吸收水分子引起的。在分子水平上，水與共聚物的咪唑基之間形成氫鍵，導致聚合物鏈的膨脹。經(jīng)過短暫時間，水化膜表面釋放水分子到大氣恢復到其原始狀態(tài)，然后再次被水結(jié)合，開始另一個循環(huán)的濕度機械翻轉(zhuǎn)運動。

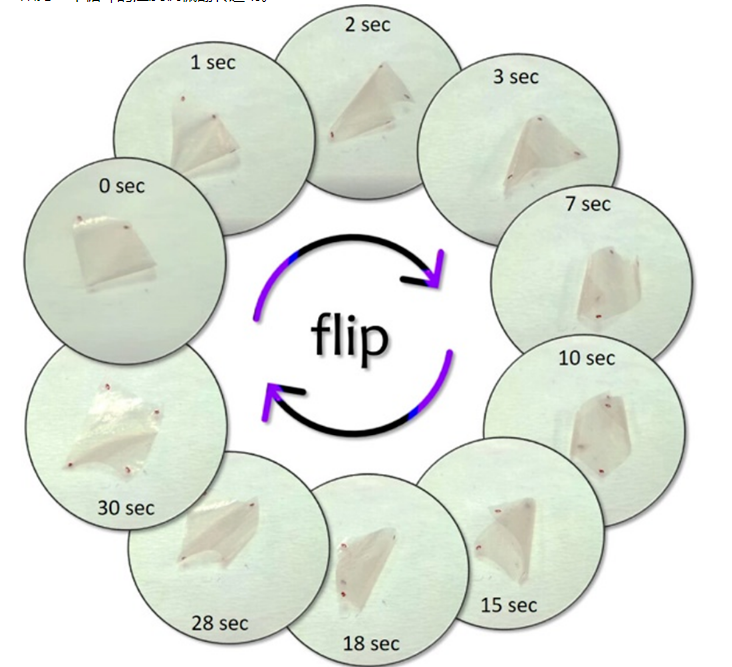

圖4. 交聯(lián)膜與濕濾紙接觸后的響應照片
（圖片來源：ACS Appl. Mater. Interfaces）
最后，研究人員對其抗菌性能進行了探究。離子液體的疏水烷基鏈一旦通過靜電作用吸附在細菌表面，就會通過親脂相互作用進入細胞膜的疏水區(qū)，導致膜崩解和細菌死亡。結(jié)果顯示較短的烷基鏈對大腸桿菌具有更好的抗菌行為，而較長的烷基鏈對金黃色葡萄球菌更**。與固定季銨鹽功能化共聚物相比，共聚物的結(jié)構(gòu)更大，側(cè)鏈的可動性更高，增強了對病原體的靶向殺菌效率具有更好的抗菌特性。綜上所述，本研究合成了一系列具有不同烷基鏈長的咪唑基共聚物，并將其與已知具有高抗菌活性的互補反應性共聚物相結(jié)合，得到了穩(wěn)定、自立和濕度響應的單層膜。為構(gòu)建生物醫(yī)學中的傳感器和用于控制**和診斷的智能設(shè)備提供了思路。
原文鏈接：
https://pubs.acs.org/doi/10.1021/acsami.3c01017
原文作者：
Denisa Druvari, Fotini Kyriakopoulou, Georgia C. Lainioti, Alexios Vlamis-Gardikas, and Joannis K. Kallitsis
DOI: 10.1021/acsami.3c01017
以上資料來自互聯(lián)網(wǎng)，如有涉及侵權(quán)，請聯(lián)系我們進行刪除，謝謝！
pg電子官方微信公眾號
官方微信
庫存查詢
