氧化鐵納米線:

氧化鐵納米線,iron oxide nanowires.

Iron oxide nanowires A10, Research grade

氧化鐵納米線

Iron oxide nanowires

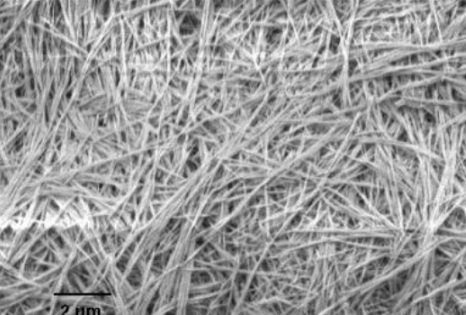

涉及一種氧化鐵納米線的制備方法,其特征在于以氯化鐵,油酸鈉,油酸,乙醇,去離子水為原料,配制成混合溶液.將上述混合溶液放置在燒杯中,在磁力攪拌機上常溫攪拌2小時.將攪拌好的混合溶液放置于一個聚四氟乙烯內(nèi)襯的不銹鋼反應(yīng)釜內(nèi),在150～200℃烘箱內(nèi)加熱4～24小時.將反應(yīng)后的溶液進行離心分離得到沉淀物,并依次采用去離子水和無水乙醇洗滌,放入烘箱40℃進行干燥,即得到氧化鐵納米線.

一種氧化鐵納米線的制備方法,其特征在于,包括如下主要步驟：

1)以氯化鐵、油酸鈉、油酸、乙醇、去離子水為原料,配制成混合溶液；其中,氯化鐵濃度為0.4～0.5克/25毫升,油酸鈉濃度1～2克/25毫升,油酸的量為1～2毫升/25毫升,乙醇的量為8～10毫升/25毫升,去離子水的量為14～16毫升/25毫升；

2)將上述混合溶液放置在燒杯中,在磁力攪拌機上常溫攪拌2～6小時；

3)將攪拌好的混合溶液放置于一個聚四氟乙烯內(nèi)襯的不銹鋼反應(yīng)釜內(nèi),在150～200℃烘箱內(nèi)加熱4～24小時；

4)將反應(yīng)后的溶液進行離心分離得到沉淀物,并依次采用去離子水和無水乙醇洗滌,放入烘箱在40～80℃下干燥12～24小時,即得到氧化鐵納米線。

以上資料來自西安pg電子官方生物小編zhn2021.06.29
