兩親性嵌段共聚物聚乙二醇-聚苯乙烯（PEO-b-PS）自組裝流程示意圖

多孔有機聚合物有著生物相容性好，孔道易修飾官能團等優(yōu)勢，在酶催化劑的擔載、生物制藥等領(lǐng)域有著較好的應用前景。超交聯(lián)聚合物（HCPs）是一種通過傅氏烷基化反應（Friedel-Crafts Reaction）來合成的多孔有機聚合物，因其簡單經(jīng)濟的合成方法，較高的孔隙率以及較好的熱穩(wěn)定性獲得了大家的青睞。具有空心納米結(jié)構(gòu)的超交聯(lián)聚合物是非常優(yōu)秀的催化劑載體，相比于單純的微孔聚合物，微孔-介孔-大孔復合的多級孔結(jié)構(gòu)帶來了更高的傳質(zhì)效率和更高的擔載量。然而，傅氏烷基化反應較為劇烈，單體被強共價鍵交聯(lián)在一起，不利于介孔和大孔等納米結(jié)構(gòu)在超交聯(lián)聚合物中的生成，簡單合成具有精細納米結(jié)構(gòu)的多級孔材料一直是該領(lǐng)域的研究熱點之一。

兩親性嵌段共聚物聚乙二醇-聚苯乙烯（PEO-b-PS），通過溶劑誘導嵌段共聚物自組裝的方法合成了具有多級孔結(jié)構(gòu)的超交聯(lián)聚合物。與前人的工作不同，該方法創(chuàng)造性地把模板劑與前驅(qū)體結(jié)合在一起，用嵌段共聚物PEO-b-PS在甲縮醛與1，2-二氯乙烷混合溶劑中形成的膠束作為反應的“單體”，通過交聯(lián)反應將不穩(wěn)定的膠束轉(zhuǎn)化為穩(wěn)定的超交聯(lián)聚合物。而通過調(diào)節(jié)膠束的組裝狀態(tài)，就可以改變所得到產(chǎn)物的形貌。

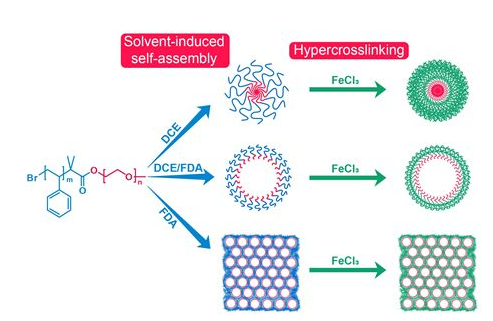

圖1 溶劑誘導自組裝法的流程示意圖

膠束的組裝形態(tài)通常可以通過調(diào)節(jié)體系的極性、親疏水性等因素來影響。本工作中，研究者通過改變兩種溶劑的比例來控制膠束的形貌從小納米顆粒到空心球后再到介孔塊體結(jié)構(gòu)，得到的交聯(lián)后產(chǎn)物具有較高的比表面積和均一的孔道結(jié)構(gòu)。

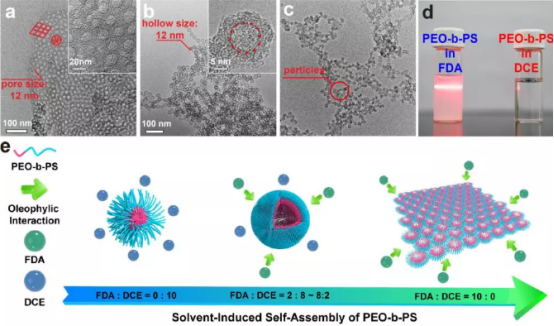

圖2 a. 當FDA：DCE體積比為10：0時產(chǎn)物的TEM照片 b. 當FDA：DCE體積比為2：8時產(chǎn)物的TEM照片  c. 當FDA：DCE體積比為0：10時產(chǎn)物的TEM照片 d. PEO-b-PS在不同溶劑中形成的體系的照片 e. 溶劑誘導自組裝法的機理示意圖

由于雙嵌段共聚物PEO-b-PS的特殊化學結(jié)構(gòu)，PEO嵌段全部附著在孔道內(nèi)部，為孔道內(nèi)部提供了一個親水的微環(huán)境，非常有利于定向擔載金屬納米顆粒，我們用原位還原法法在孔道內(nèi)擔載了貴金屬納米粒子Pd，并進行碳氫活化的無溶劑催化氧化測試，苯甲醇在120 ℃下轉(zhuǎn)化率可達64%，選擇性94%。

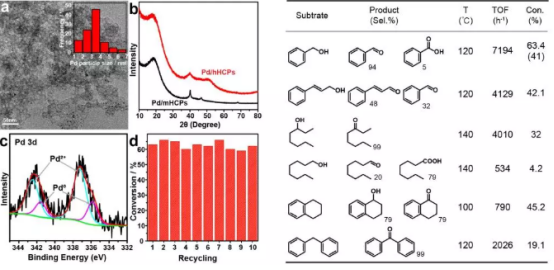

圖3 a. 擔載鈀納米粒子的超交聯(lián)聚合物的TEM圖 b. 擔載鈀納米粒子的超交聯(lián)聚合物的XRD圖譜  c. 擔載鈀納米粒子的超交聯(lián)聚合物的XPS Pd 3d圖譜  d. 催化劑循環(huán)性能的測試  e. 催化性能表格

該研究的意義在于，通過簡單的方法合成具有多級孔結(jié)構(gòu)的的超交聯(lián)聚合物，為多孔聚合物的合成提供了新的視角。

pg電子官方生物供應：

PtBA-b-PS 聚丙烯酸叔丁酯-聚苯乙烯

PMMA-b-PS 聚甲基丙烯酸甲酯-b-聚苯乙烯

P4VP-b-PS聚4-乙烯基吡啶-聚苯乙烯

P4VP-b-PS-b-P4VP 聚4-乙烯基吡啶-聚苯乙烯-聚4-乙烯基吡啶多嵌段共聚物

PEG-b-PtBA聚丙烯酸叔丁酯-聚乙二醇脂

PAA-b-PEG-b-PAA聚丙烯酸-b-聚乙二醇-聚丙烯酸

PEG-b-P4VP聚乙二醇-b-聚(4-乙烯基吡啶)

P4VP-b-PEG-b-P4VP聚(4-乙烯基吡啶)-b-聚乙二醇-b-聚(4-乙烯基吡啶)

PEG-b-PS聚苯乙烯-聚乙二醇脂

PS-b-PAA-b-PS 聚丙烯酸叔丁酯-雙聚苯乙烯

PAA-b-PS-b-PAA聚丙烯酸-聚苯乙烯-b-聚丙烯酸

P4VP-b-PS-b-P4VP聚4-乙烯基吡啶-聚苯乙烯

P2VP-b-PS-b-P2VP

PS-b-P4VP-b-PtBA

PS-b-PAA-b-P4VP

PS-b-PtBA-b-P4VP

PS-b-P4VP-b-PAA 聚苯乙烯-b-聚(4-乙烯基吡啶)-b-聚丙烯酸

PEG-b-PS-b-P4VP

PEG-b-PS-b-PtBA   聚丙烯酸三丁酯-聚乙二醇-聚丙烯酸叔丁酯

PEG-b-PS-b-PAA

PEG-b-PtBA-b-P4VP

PNIPAAm-b-PAA

PNIPAM-b-P4VP 聚異丙基丙烯酰胺-b-聚4-乙烯基吡啶

PCL-b-P4VP 聚己內(nèi)酯-聚乙烯基吡啶

PtBMA-b-P4VP甲基丙烯酸叔丁酯 -乙烯吡啶

P4VP-b-PS-b-P4VP聚苯乙烯一b一雙聚(4-乙烯基吡啶)三嵌段共聚物

PtBS-b-P4VP

Fe3O4-SiO2-P4VP

PAA-b-PS-b-P4VP

PAA-b-P4VP

PtBOS-b-PS-b-P4VP

PS-b-P2VP

P2VP-b-PAA

P2VP-b-PtBA

P2VP-b-PNIPAAm

P2VP-b-PS-b-P2VP

P2VP-PEO

PTEPM-b-P2VP聚(γ-甲基丙烯酰氧基丙基三乙氧基硅烷)-b- 聚(2-乙烯基吡啶)

PDMA-P2VP

PCL-b-P2VP

PFS-b-P2VP

P2VP-b-PMMA

P2VP-b-PtBA

PHIC-b-P2VP

P2VP-Br，P4VP-Br

PtBA-b-P2VP-b-PtBA

PS-b-P2VP-b-PEO聚苯乙烯-b-聚乙烯基吡啶-b-聚氧化乙烯

PS-b-PAA聚苯乙烯-b-聚丙烯酸

PS-b-PNIPAAm聚苯乙烯-b-聚(N-異丙基丙烯酰胺)

PS-b-PMMA聚苯乙烯-b-聚甲基丙烯酸甲酯

PS-BSA聚苯乙烯-牛血清白蛋白

PS-PIB-PS聚苯乙烯-聚異丁烯-聚苯乙烯

PS-PEG-PS

PS-b-PVP聚苯乙烯-b-聚乙烯吡喏烷酮

PS-b-PNIPAM-b-PS  聚苯乙烯-b-聚(N-異丙基丙烯酰胺) -聚苯乙烯

PS-b-PDMA

PS-b-PEO-b-PtBA聚苯乙烯-聚氧乙烯-聚丙烯酸叔丁酯

PS-b-PDMS

PS-b-PtBA

PS-b-PnBA-OH羥基-丙烯酸正丁酯和苯乙烯的兩嵌段聚合物

PAA-b-PSt

PAA-b-PNIPAM聚丙烯酸-b聚(N-異丙基丙烯酰胺)

PSt-b-PAA-b-PSt

PS-b-PAA-b-PEG

PAA-Cisplatin

PLLA-PAA-RGD

PMMA-b-PNIPAAm-b-PMMA

PMMA-b-PDMAEMA聚甲基丙烯酸甲酯-b-聚甲基丙烯酸-N,N-二甲氨基乙酯

PMMA-b-PSt

PMMA-b-PBMA

PMMA-b-PnBA-b-PMMA

PMMA-b-PS

PSt-b-PBA-b-PSt

PMMA-b-PBA-b-PMMA 聚甲基丙烯酸甲酯-b聚(丙烯酸丁酯-b-甲基丙烯酸甲酯)

PS-b-PMMA-b-PBMA

PMMA-b-PBA 苯硼酸-b-聚甲基丙烯酸甲酯

PMMA-b-PBPEA-g-PS

PtBA-b-PMMA

PVP-b-PMMA

PLA-b-PMMA聚乳酸-b-聚甲基丙烯酸甲酯

PtBuA-b-PNIPAM聚丙烯酸三丁-b-聚(N-異丙基丙烯酰胺)

PtBuA-b-PMA

PS-b-PtBuA

PS-b-PtBuA-b-PS

PCL-b-PtBuA

PSt-b-PtBuA

PDMS-b-PSt

PEO-b-PDMS聚氧乙烯-b-聚二甲基硅氧烷

POSS-PDMS

chitosan-g-PDMS

PMAA-PEG-PMAA

PVP-b-PMAA

mPEG-b-PMAA

P4VP-b-PMAA  聚(4-乙烯基吡啶)-b-聚甲基丙烯酸甲酯（PMMA）

PMAA-b-PDMAEMA

上述產(chǎn)品pg電子官方生物均可供應，僅用于科研！

wyf 06.02
