PBNPs的單源法制備

PBNPs及Co-PBNPs的制備

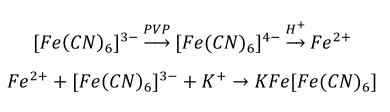

單源法制備PBNPs的方程式為:

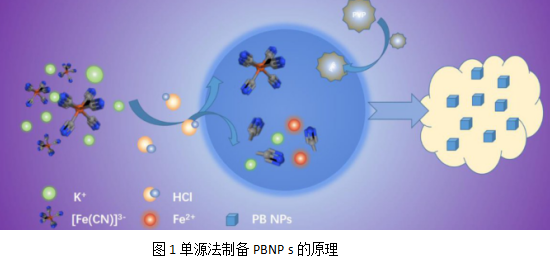

原理如圖1所示，具體步驟如下:

(1）稱取131.7 mg三水合鐵氰化鉀加入到裝有40 mL 0.01 M鹽酸的燒杯中;(2）稱取3 g 聚乙烯吡咯烷酮（PVP)倒入燒杯，用磁力攪拌器室溫攪拌30 min使其充分溶解;

(3）將溶解后的混合液倒入250 mL三口燒瓶，放置在80 ℃的水浴鍋中，進行熱陳化反應，反應時間為20 h;

(4）熱陳化后得到PBNPs，通過離心進行分離純化，并用純水和無水乙醇交替洗滌多次，除去未反應的鐵氰化鉀，PVP，鹽酸等物質;

(5)將離心純化后的材料取出，過220 nm濾膜除去可能存在的大的普魯士藍聚集體，之后用100K透析袋對其進行透析，純化后進行真空干燥處理，放置在4℃冰箱中保存?zhèn)溆谩?/span>

摻鈷普魯士藍納米酶(Co-PBNPs）制備，以元素投料比Co:Fe為1:1為例，具體步驟如下:

(1）稱取2 mM CoCl溶于40 mL純水中，超聲10 min使其充分溶解，配成溶液A;

(2）稱取6 mM檸檬酸鈉(NasC6H:Oz）作為穩(wěn)定劑加入溶液A，攪拌30 min，使其溶解，之后用20 mL注射器1抽取20 mL溶液A，備用;

(3）稱取2 mM 鐵氰化鉀(K;[Fe(CN)6]）溶于40 mL純水中，超聲 10 min使其充分溶解，配成溶液B，用20 mL注射器⒉抽取20 mL溶液B，備用;

(4）將60 mL純水倒入250 mL三口燒瓶中，置于60 ℃水浴鍋中預熱;

(5)將注射器1和⒉轉到雙通道注射泵，設置注射速度為40 mL/h，總量為20 mL;(6）用數顯頂置式機械攪拌器對三口燒瓶進行攪拌，攪拌的速度為1300 rpm，同時啟動雙通道注射泵;

(7）注射結束后，60C水浴反應1 h;

(8）反應結束后，冷卻至室溫，利用離心機對其進行離心純化，并用純水和無水乙醇對其進行多次洗滌，去除未反應的反應物;

(9）將離心后的樣品取出，用100 K透析袋對其進行透析純化，純化后進行真空干燥處理，放置在4℃冰箱中保存?zhèn)溆谩?/span>

除此之外，我們還制備了元素投料比Co:Fe為 1.3:1和 1.5:1的Co-PBNPs，制備方法同上。 PBNPs及Co-PBNPs的表征

實驗得到的PBNPs和 Co-PBNPs通過透射電子顯微鏡（TEM，JEOL，JEM-2100)和掃描電子顯微鏡（SEM，Zeiss，Ultra Plus）對其晶體結構、形貌進行表征，分別用能譜儀（EDS）和粒度電位分析儀（DLS，Brook haven，Zeta Plus）對Co-PBNPs的元素組成以及水動力尺寸和Zeta電位進行表征。隨后通過XRD和XPS技術觀察其晶體結構，元素軌道以及價態(tài)。

西安pg電子官方生物科技有限公司可以提供以下二維納米材料：Mxene、過渡金屬碳化物和氮化物（MXenes）、MAX相陶瓷材料、石墨烯、石墨炔、拓撲絕緣體、過渡族金屬硫化物、六角氮化硼（h-BN）、磷烯、銻烯、鉍烯 智能黑磷水凝膠納米醫(yī)藥載體、鈣鈦礦二維材料、二硫化鉬（MoS2）、二硫化鎢（WS2）、黑磷納米材料、C3N4納米片、二維鍺烯量子點、酞菁納米片、普魯士藍定制、卟啉納米片、碳納米管定制。

相關產品提供：

分子合金類普魯士藍配合物

二氧化硅包裹的類普魯士藍納米顆粒

多孔鐵基普魯士藍衍生材料

多孔普魯士藍/金復合材料

多孔殼聚糖-普魯士藍-碳納米管(3DOM Cs–PB–CNTs)

多金屬普魯士藍類配合物Ni0.75Cu0.75[Fe(CN)6]·6.3H2O

電化學摻銅-類普魯士藍膜

磁性普魯士藍/氧化石墨烯藻酸鈣微球

磁性普魯士藍/納米碳復合材料

磁性鋯普魯士藍納米顆粒(ZrHCF@MNPs)

鉑納米粒子金納米粒子普魯士藍復合材料碳納米管

鉑/普魯士藍(Pt/PB)復合納米線

靶向性普魯士藍納米粒子

氨基化二氧化硅包裹的多孔普魯士藍納米顆粒

氨基苝四甲酸/普魯士藍/氧化石墨烯納米復合物

SiO2/普魯士藍納米復合微球

Rb摻雜Co-Fe類普魯士藍納米材料

PDDA包裹的普魯士藍納米粒子

Ni-Fe(Ⅱ)普魯士藍/碳納米管海綿

Ni-Co普魯士藍類似物(Ni-Co PBA)

NaKCoFe普魯士藍類配合物納米顆粒

MnFe普魯士藍類似物(MnFe PBA)

Mn-Cr普魯士藍類納米材料

FeFe(CN)_6@IG復合材料

Fe-Co普魯士藍類似物(Fe-CoPBA),

Co-Fe普魯士藍類配合物納米顆粒

Co-Fe普魯士藍類配合物AxCoy[Fe(CN)6]·nH2O

CoFe(Ⅲ)普魯士藍類配合物/貴金屬Pt復合材料

Co(Ⅱ)Fe(Ⅲ)普魯士藍類配合物

CNTs/ZrO2/普魯士藍(PB)/Nafion(Nf)復合膜

聚多巴胺包裹普魯士藍載銀納米復合材料

聚乙二醇苯硼酸包裹普魯士藍

PB和聚吡咯包裹的普魯士藍復合納米粒子(PBPPy)

三維石墨烯包裹的普魯士藍復合物

MOF199包裹的普魯士藍復合材料

聚乙二醇化包裹普魯士藍的磁性載藥納米顆粒

聚吡咯包裹普魯士藍納米粒子

金-聚吡咯/普魯士藍多重納米復合物

碘摻雜石墨烯包裹的分級孔普魯士藍納米球

Ce6嵌入型紅細胞膜包裹普魯士藍納米顆粒

聚乙烯亞胺修飾載光敏劑普魯士藍磁性納米顆粒

碳包覆鐵基普魯士藍

聚苯胺/普魯士藍微米復合材料

普魯士藍(PB)衍生物磁性氮摻雜石墨烯包裹的Fe催化劑(Fe@NC)

不銹鋼基底表面原位生長普魯士藍納米粒子

表面修飾納米金包裹的普魯士藍納米粒子(Au@PBNPs)

TPZ包載在普魯士藍中

氧化石墨烯(GO)-普魯士藍(PB)-PTCNH2納米復合材料

煅燒摻雜型Fe-Co普魯士藍類似物(FeyCo1-y-Co PBA)

zl 05.28
