酞菁類材料由于獨(dú)特的光物理化學(xué)性質(zhì)及較高的穩(wěn)定性，使其在染料領(lǐng)域得到廣泛應(yīng)用以外，還在太陽(yáng)能電池、光敏劑、光催化降解和液晶材料等領(lǐng)域受到廣泛關(guān)注。酞菁分子空腔被金屬原子取代便得到金屬酞菁，由于金屬原子種類繁多，且存在不同價(jià)態(tài)，因此金屬酞菁品種也非常多樣。
近年來(lái)，酞菁聚合物的研究逐漸成為酞菁領(lǐng)域研究的焦點(diǎn)，這是由于這類材料同時(shí)具有酞菁和聚合物的雙重特性，材料的功能性得到豐富，同時(shí)可以克服純酞菁難加工、不溶不熔的缺點(diǎn)。酞菁聚合物一般分為兩大類：酞菁分子以化學(xué)鍵的形式結(jié)合在聚合物上、酞菁分子以超分子自組裝的形式形成聚合物。目前，關(guān)于各種結(jié)構(gòu)和性能的聚合酞菁已經(jīng)報(bào)道很多，并在催化、能源、光電導(dǎo)、環(huán)境、電化學(xué)等領(lǐng)域得到應(yīng)用。

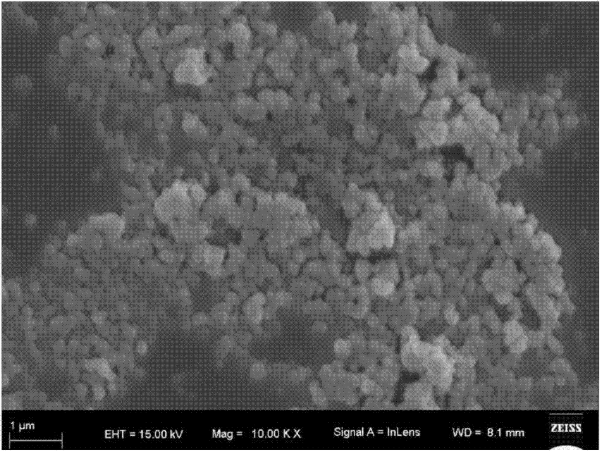

本文提出一種酞菁鐵聚合物的制備方法，基于利用付-克烷基化反應(yīng)制備超交聯(lián)聚合物中的“外編織”法，以酞菁鐵為反應(yīng)單體，甲縮醛為外部交聯(lián)劑，無(wú)水三氯化鋁為催化劑，在雙油相體系中制備得到了酞菁鐵聚合物。該方法操作簡(jiǎn)單、路線短，制得的酞菁鐵聚合物呈現(xiàn)類球型顆粒。該類酞菁鐵聚合物材料在催化、環(huán)境、吸波、能源等領(lǐng)域有潛在應(yīng)用價(jià)值。
一種酞菁鐵聚合物的制備方法，其特征在于步驟如下：
步驟1：將酞菁鐵分散在溶劑I中，再向其中加入甲縮醛，得到溶液A；其中酞菁鐵、溶劑I與甲縮醛的質(zhì)量比為1∶4～6∶1～3；所述溶劑I是1,2-二氯乙烷、氯仿或1,1-二氯乙烷；
步驟2：將溶液A加入到盛有硅油的三口瓶?jī)?nèi)，開(kāi)啟攪拌10～30min后，向其中加入溶有無(wú)水三氯化鋁的溶劑I；其中溶液A與硅油的體積比為1∶10～15；無(wú)水三氯化鋁與酞菁鐵的質(zhì)量比為1～2∶1，催化劑的質(zhì)量分?jǐn)?shù)為2～3％；
步驟3：將體系在溫度為80～90℃保溫持續(xù)反應(yīng)12～18h，冷卻至室溫后，抽濾后，采用溶劑I進(jìn)行清洗后的固體物質(zhì)裝入紗布袋，采用無(wú)水乙醇對(duì)其進(jìn)行索氏提取，提取18～24h后，經(jīng)真空干燥即得酞菁鐵聚合物。 所述步驟3的采用溶劑I進(jìn)行清洗3～5遍。
西安pg電子官方生物提供的酞菁鐵相關(guān)定制產(chǎn)品目錄：
ZnO NWs/SiO2復(fù)合負(fù)載四羧基酞菁鐵(Fe(Ⅲ)-taPc)
羧基酞菁鐵聯(lián)聚甲基苯基硅烷(Fe-taPc-PMPS)
四磺酸基酞菁鐵(FeTSPc)功能化石墨烯納米層(GNs)復(fù)合物
pg電子官方微信公眾號(hào)
官方微信
庫(kù)存查詢
