硫/介孔碳復(fù)合正極材料的制備與表征（S/C）

  硫電極具有高的理論比容量( 1675 mAh/g),以及資源豐富、價格低廉、與環(huán)境友好等優(yōu)點，是一種極具應(yīng)用前景的鋰二次電池正極材料.然而,由于單質(zhì)硫的電子導(dǎo)電性差以及在常規(guī)有機電解液中存在中間產(chǎn)物的溶解流失,導(dǎo)致硫電極的電化學(xué)活性和循環(huán)穩(wěn)定性差,限制了其實際應(yīng)用.為解決硫電極的上述問題,近年來人們進行了廣泛探索,包括優(yōu)化電解液組成、采用室溫離子液體電解質(zhì)阻止中間產(chǎn)物的溶解流失,制備導(dǎo)電聚合物/硫復(fù)合材料和硫/碳復(fù)合材料以期提高硫電極的電化學(xué)活性和循環(huán)穩(wěn)定性等.

  鑒于介孔碳具有良好的電子導(dǎo)電性、高的比表面和豐富的納米孔結(jié)構(gòu)、強的吸附能力,本工作提出了采用介孔碳材料作為單質(zhì)硫載體制備S/C復(fù)合電極,以望**提高硫電極電化學(xué)活性和循環(huán)穩(wěn)定性.

介孔碳的制備與表征

  采用模板對映法制備介孔碳.以三嵌段共聚物P123 ( EO20PO70EO20,Ma = 5800 )為模板,正硅酸四乙酯( TEOS,A.R)為硅源,1 ,3,5-三甲苯(TMB,C.P)為共溶劑在酸性條件下水熱合成介孔二氧化硅( SBA-15).步驟為:將4 g P123和4 g TMB溶于150 g 1.6 mol/L的HCI溶液中,40℃下磁力攪拌溶解2h后,向溶液逐滴加入11.4 g TEOS.繼續(xù)攪拌20 h后,于高壓水熱反應(yīng)釜中100 ℃下晶化48h ,過濾洗滌干燥.將干燥產(chǎn)物于550℃煅燒5h,去除二氧化硅中的高分子物質(zhì),得到介孔的二氧化硅材料SBA-15.

  另以SBA-I5為模板,蔗糖為碳源制備介孔碳材料.步驟為:將1.25 g蔗糖溶解于5g蒸餾水中，加入1 g介孔二氧化硅模板劑后,緩慢滴加0.14 g濃硫酸.超聲混合均勻,于100℃下碳化6 h，160℃溫度下碳化6 h;另將0.75 g蔗糖溶于5g蒸餾水,加到上述產(chǎn)物中,緩慢滴加0.7 g 濃硫酸.超聲混合均勻后,于100 ℃下碳化6 h,之后在160℃下繼續(xù)碳化6 h，得到初步的碳化產(chǎn)物;將初步碳化產(chǎn)物轉(zhuǎn)移至管式爐中,在氮氣氣氛的保護下于850℃下高溫碳化5 h;將高溫碳化產(chǎn)物置于溶有氫氧化鈉的水和乙醇的混合溶液中,80 ℃下回流12 h,以除去碳中的二氧化硅模板劑.干燥后得到介孔碳材料.

介孔碳的結(jié)構(gòu)

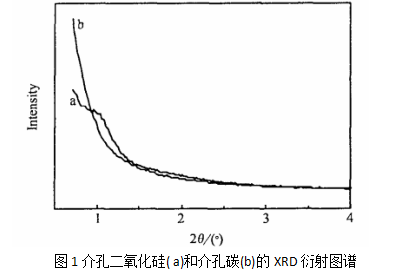

  在模板劑SBA-15的形成過程中,加入了一定量的1,3,5-三甲苯(TMB)作為共溶劑,以增大模板劑的孔徑,降低其規(guī)整性.圖1給出所制備的介孔二氧化硅SBA-15模板和介孔碳的小角XRD衍射圖譜.根據(jù)有關(guān)文獻報道”,結(jié)構(gòu)規(guī)則的介孔二氧化硅在0.93°、1.55°和1.77°處應(yīng)分別出現(xiàn)與其( 100),( 110)和(200)晶面對應(yīng)的3個特征衍射峰,但在圖1中，不論是介孔二氧化硅( a)或者介孔碳( b),其衍射譜線均沒有出現(xiàn)上述3個特征射峰.說明該合成的

模板劑SBA-15和介孔碳均不具備規(guī)整結(jié)構(gòu).與常規(guī)模板法制備的孔徑小、管道長且規(guī)則的介孔碳相比,更有利于硫的滲入.

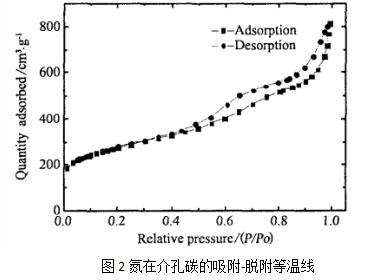

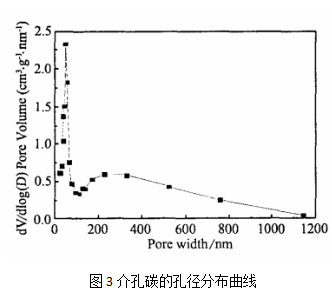

  圖2為氮在介孔碳上的吸附-脫附等溫線.圖中顯示,在較高的相對壓力處有一個明顯的H型滯后環(huán),呈現(xiàn)**的介孔吸附特征,表明樣品具有豐富的介孔結(jié)構(gòu).圖3為介孔碳的孔徑分布曲線.可以看出,介孔碳的孔徑可幾分布在50 nm左右.經(jīng)計算,該介孔碳的比表面積為975.4 m'/g,中孔孔容為1.26 cm3/g,微孔孔容為0.12 cm?/g,中孔平均孔徑為51.6 nm.

TMB擴孔的介孔碳具有高的比表面積和豐富的孔結(jié)構(gòu),可**提高單質(zhì)硫的電化學(xué)活性及其循環(huán)穩(wěn)定性.

西安pg電子官方生物科技有限公司是一家從事糖產(chǎn)品、科研試劑、多肽、普魯士藍、石墨烯、石墨炔(graphyne)發(fā)光材料、金屬配合物發(fā)光材料、光電材料、MAX相陶瓷，碳納米管、原料藥、納米材料、鈣鈦礦、脂質(zhì)體、合成磷脂的研發(fā)、定制合成、生產(chǎn)和銷售的高科技生物科技有限公司。

pg電子官方供應(yīng)相關(guān)定制產(chǎn)品：

聚對苯二甲酸丙二醇酯/介孔二氧化硅SBA-15復(fù)合材料

殼聚糖交聯(lián)SBA-15型介孔二氧化硅(SBA-15)固定化β-葡萄糖苷酶(β-G1c)

Pd-Re/SBA-15催化丙三醇?xì)浣庵票�二�?

表面胺基官能化SBA15介孔二氧化硅

有序介孔氧化硅SBA-15/納米AgI復(fù)合材料

有序介孔氧化硅SBA-15粉體

氨基功能化介孔氧化硅SBA-15

SBA-15型介孔二氧化硅微球

介孔二氧化硅SBA-15基導(dǎo)電聚合物復(fù)合材料

氨基與羧基功能化修飾介孔SiO2(SBA-15)

偕胺肟基功能化介孔二氧化硅

聚己內(nèi)酯/介孔二氧化硅SBA-15雜化材料

介孔SBA-15/SiO2氣凝膠硅--硅復(fù)合材料

乙烯醋酸乙烯酯橡膠/介孔二氧化硅SBA-15復(fù)合材料

聚甲基丙烯酸/介孔二氧化硅SBA-15復(fù)合物

介孔二氧化硅SBA-15/不飽和聚酯原位復(fù)合材料

橡膠/介孔二氧化硅SBA-15復(fù)合材料

介孔二氧化硅SBA-15/環(huán)氧樹脂復(fù)合材料

酰胺功能化介孔二氧化硅SBA-15

新型高鐵含量磁性鐵-金屬-二氧化硅（Fe-SBA-15）

磁鐵礦-二氧化硅（Fe3O4-SBA-15）納米復(fù)合材料

單寧酸修飾磁性Fe3O4/SBA-15納米粒子

新型磁鐵礦-二氧化硅納米復(fù)合材料（Fe3O4-SBA-15）

磁性Fe3O4-SBA-15介孔二氧化硅吸附劑

摻雜磁性顆粒的介孔二氧化硅復(fù)合材料(Fe3O4-SBA-15)

CuO-SBA-15分子篩催化氧化苯甲醇制苯甲醛

CuO負(fù)載到介孔分子篩SBA-15上

CuO/SBA-15介孔材料催化劑

CeO2改性CuO/SBA-15催化劑

CdS-SBA-15納米材料

含Au和Pt-Co納米CdS/SBA-15光催化分解水

CdS/SBA-15納米粉體

介孔碳CMC材料負(fù)載鉑催化劑

手性修飾的介孔碳材料MPC-61負(fù)載鉑催化劑

介孔碳-錫復(fù)合材料(MC-Sn)

介孔碳CMC基固體酸催化劑

有序介孔碳載鈀(MPC/Pd-1)

Ag和介孔碳改性BiWO光催化劑

NiO/介孔碳復(fù)合電極材料

空心納米球形介孔碳/氧化硅復(fù)合材料

有序介孔碳負(fù)載NiCo2O4電極

有序介孔碳負(fù)載Fe、Co、Ni納米晶

葉酸功能化介孔碳納米球

有序介孔碳載金/L-賴氨酸/納米金

Fe-Fe3O4磁性納米粒子/介孔碳復(fù)合體

氮摻雜介孔碳(NMCs)

聚苯胺/介孔碳納米線復(fù)合材料(PANI/MCFs)

石墨化的有序介孔碳

硫/介孔碳復(fù)合正極材料

聚丙烯腈基介孔碳材料

a-Fe（Te，Se）超導(dǎo)體

MgO基體中α-Fe和Fe3O4納米粒子

磁性退火Nd2Fe14B/a-Fe納米復(fù)合材料

納米復(fù)相Nd2Fe14B/a-Fe型磁性材料

zl 05.21
