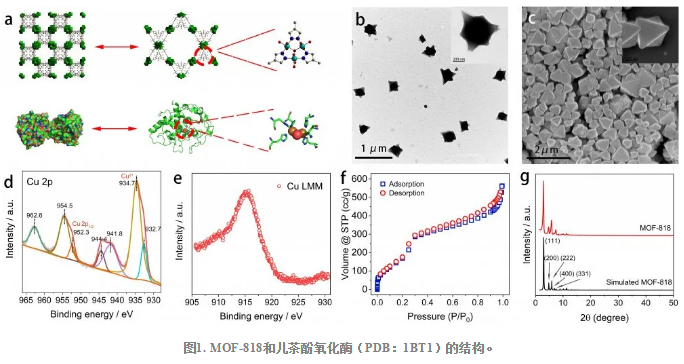

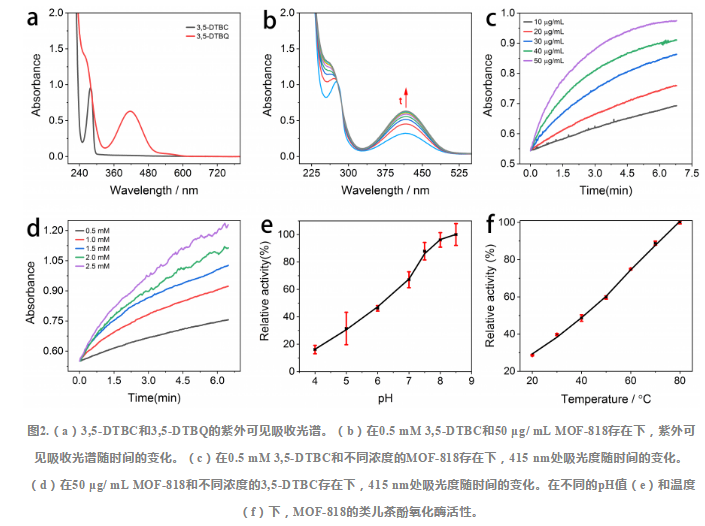

采用3,5-二叔丁基鄰苯二酚（3,5-DTBC）作為研究兒茶酚氧化酶活性的底物。通過對3,5-DTBC在 415nm的氧化產(chǎn)物的特征吸收峰進(jìn)行監(jiān)測，探究了MOF-818和3,5-DTBC濃度對反應(yīng)速率的影響。隨著MOF-818和3,5-DTBC濃度的增加，反應(yīng)速率明顯提高。同時(shí)測試了在不同pH和溫度下MOF-818的類兒茶酚氧化酶活性。隨著pH值和溫度的升高，MOF-818的催化活性逐漸提高（圖2）。

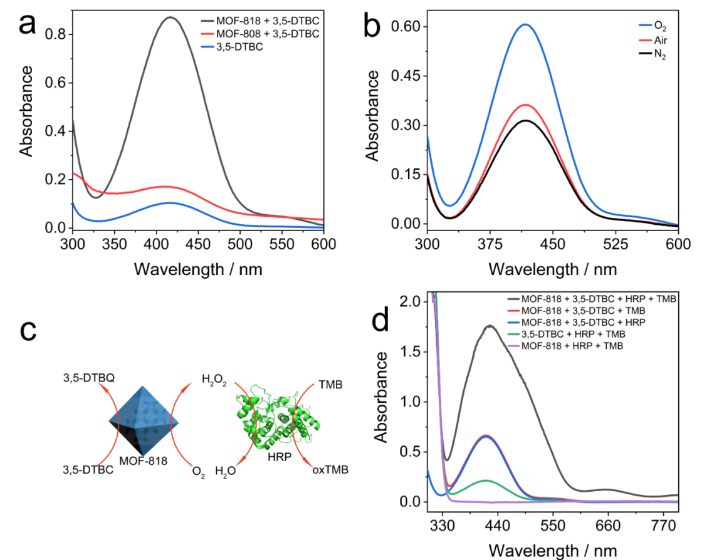

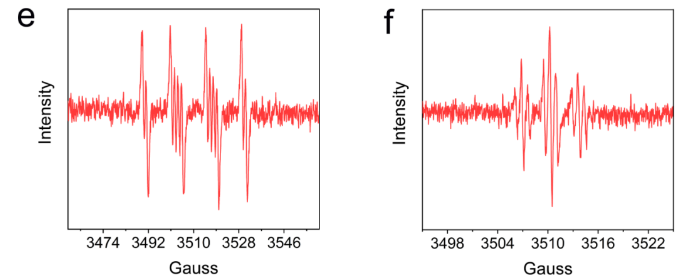

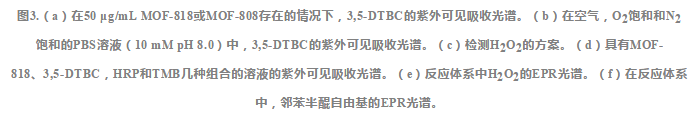

為了明確MOF-818的活性中心，我們合成了僅含有Zr的MOF-808，與MOF-818相比，MOF-808不具有兒茶酚氧化酶活性，表明Cu而不是Zr構(gòu)成兒類茶酚氧化酶的活性中心。MOF-818催化3,5-DTBC氧化的吸收峰在O₂飽和條件下明顯升高，而在N₂飽和條件下降低，表明該反應(yīng)需要氧氣的參與。為了檢測該反應(yīng)的產(chǎn)物是水還是過氧化氫，作者將辣根過氧化物酶（HRP）和TMB同時(shí)加入到MOF-818和3,5-DTBC的混合溶液中，650 nm的吸收峰表明在反應(yīng)中生成了H₂O₂，電子順磁共振（EPR）進(jìn)一步證實(shí)了H₂O₂的存在。此外，EPR光譜也證明了系統(tǒng)中鄰苯半醌自由基的存在（圖3）。

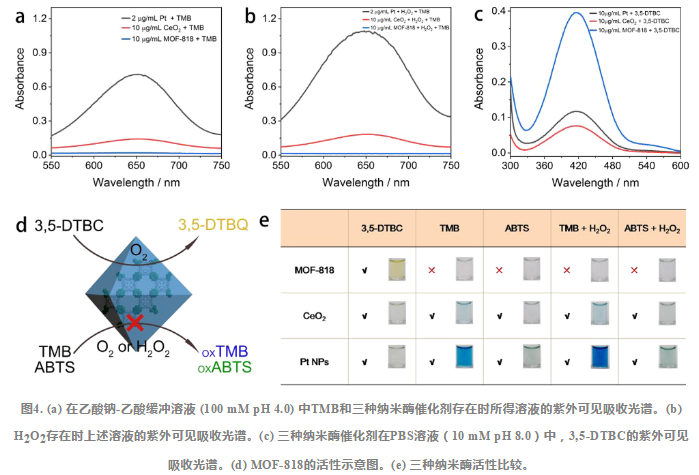

此外，我們還對CeO₂、Pt NPs和MOF-818的催化性質(zhì)進(jìn)行了比較。MOF-818僅催化3,5-DTBC的氧化而不具有明顯的類過氧化物酶活性，而CeO₂和Pt NPs可以同時(shí)催化TMB和3,5-DTBC的氧化，并同時(shí)具有類過氧化物酶活性。由于**的兒茶酚氧化酶不具有過氧化物酶活性，因此，MOF-818是模擬鄰苯二酚氧化酶的納米酶中的優(yōu)選。同時(shí)MOF-818還顯示出比以前報(bào)道的類兒茶酚氧化酶納米酶（如CeO₂和Pt NPs）更**的催化能力（圖4）。

綜上所述，本工作首次提出MOF-818具有**的類兒茶酚氧化酶活性，并且具有良好的反應(yīng)特異性，MOF-818可以催化兒茶酚氧化，但不表現(xiàn)過氧化物酶活性。本工作系統(tǒng)地研究了反應(yīng)條件對催化劑的影響，與以前報(bào)道的兒茶酚氧化酶納米酶不同，MOF-818僅催化鄰苯二酚的氧化而不表現(xiàn)出明顯的類過氧化物酶活性。此外，通過模仿**鄰苯二酚氧化酶的活性中心，MOF-818比以前報(bào)道的鄰苯二酚氧化酶納米酶表現(xiàn)出更高的催化能力和特異性。

西安pg電子官方生物有自己的實(shí)驗(yàn)室和技術(shù)人員,可以提供各種多孔材料COF 配體；MOF 配體等等。

MOF相關(guān)定制產(chǎn)品目錄：

Zr-MOF-808有機(jī)框架化合物

Ni2+復(fù)合MOF-5材料

Zn-MOF-74微孔晶體材料

Zn-MOF-10金屬有機(jī)骨架

IRMOF-3新型卟啉修飾NMOFs**載體

IRMOF-1衍生介孔ZnO微球

金屬有機(jī)物框架和碳納米管薄層組合S-HKUST-1/CNT

CPO-27Ni-MOF金屬有機(jī)骨架材料

MOF-199包覆釩摻雜Keggin雜多酸(POMs)的催化材料

多壁碳納米管/Mg-MOF-74復(fù)合材料(CNT/Mg-MOF-74)

納米碳管-金屬框架雜化材料CNT/MOF-5

Mg-MOF-74金屬有機(jī)框架物材料膜

磁性金屬有機(jī)骨架材料Fe3O4/MOF-199復(fù)合材料

新型表面分子印跡聚合物材料MOF/SMIP

磁性金屬有機(jī)骨架-聚多巴胺復(fù)合物(Fe3O4-PDA/MOF-199)

Cu(II)-MOF/Ni(氨基酸的Cu(II)-色氨酸MOF催化劑)

Au/Cu(II)-MOF雙金屬-金屬框架復(fù)合材料

MOF基功能材料(Ag/Ln-MOF)

Ag NPs/MOF‐199s銀納米粒子-有機(jī)骨架復(fù)合材料

AgNPs/MIL-101納米復(fù)合物

金屬有機(jī)骨架復(fù)合物POM/MOF-199/MCM-41 (PMM)

四氧化三鐵/rGO/MIL-100(Fe)光-芬頓催化劑

2I-BodipyPhNO2/ZIF-90主客體PDT材料

PCN-222(Cr)/MOF-545(Zr)金屬框架復(fù)合材料

Zr-MOFs質(zhì)子導(dǎo)體-鋯簇金屬有機(jī)骨架材料

POM/Fe-MOF有機(jī)金屬框架衍生物

MOF材料UiO-67-Pd-NHDC

鈀-N-雜環(huán)雙卡賓功能化的MOF材料

核殼MOFs-POPs多孔有機(jī)聚合物材料

UiO-PDT納米復(fù)合顆粒

PCN-224-Ms；PCN-224-NiZr基卟啉MOFs材料

MIL-125-NH2氨基功能化的MOF材料

內(nèi)過氧化MOF(EPO-MOF)

蒽基MOF(DPA-MOF)金屬有機(jī)框架

Bio-MOF-14生物金屬有機(jī)框架

Zn-DMOF微孔晶體材料

PCN-224/rGO金屬有機(jī)MOF復(fù)合材料

Zr基卟啉MOFs材料PCN-224-Ms

金屬有機(jī)骨架材料MOF-802；MOF-804；MOF-841；MOF-808(Zr)

MOF-801-P金屬有機(jī)框架材料

MOF-210、MOF-525、MOF-545負(fù)載石墨烯

多組分金屬－有機(jī)框架(MTV-MOFs)

稀土MOFs(RE-shp-MOF-1,RE-alb-MOF-1)

N3-Bio-MOF-100疊氮功能化修飾金屬-生物分子骨架

核-殼結(jié)構(gòu)復(fù)合材料MIL-101(Cr)/UiO-66(Zr)

Cu-MOF/rGO銅基金屬框架/氧化石墨烯復(fù)合材料

Co-MOF/rGO金屬有機(jī)框架-石墨烯復(fù)合材料

MOF-199/Ni復(fù)合材料

Cu-MOF-199的復(fù)合材料

磁性丙烯酸修飾金屬骨架Fe3O4/PAA/MOF-199

溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途
