普魯士藍類似物Co3[Co(CN)6]2作為非水性鉀離子電池負極材料

  普魯士藍(Prussian blue, PB)及其類似物(Prussian blue analogs, PBAs)是一類具有簡單立方結構的金屬有機框架(Metal organic frameworks, MOFs)，其化學通式為A2M [M'(CN)6](其中，A為堿金屬離子或沸石水；M/M'為Fe、Co、Mn等)。在PBAs中，金屬離子和-CN-基團之間形成較大空間，可以**容納堿金屬離子如Li+，Na+和K+，因此，PBAs在水性和非水性鉀離子電池中均表現出**的電化學性能。目前，所有已發表的工作都將PBAs用作鉀離子電池的正極材料。

  近日，某大學教授等制備了一種**的普魯士藍類似物(PBAs)——Co3[Co(CN)6]2，并研究了其作為非水性鉀離子電池負極材料的性質，所制備的Co3[Co(CN)6]2在0.1 A·g-1的電流密度下具有高達324.5 mAh·g-1的可逆儲鉀比容量、優越的倍率性能(1A·g-1時比容量為221 mAh·g-1)以及良好的循環穩定性(200次循環后容量保持82%)�；�于一系列表征手段，作者發現Co3[Co(CN)6]2儲鉀的機理涉及到鉀離子在活性物質中的擴散，在此過程中，與碳和氮配位的鈷均表現出電化學活性。然后，作者提出了鉀與Co3[Co(CN)6]2可能的反應途徑。

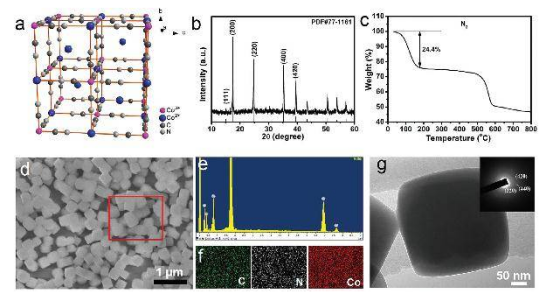

圖1 Co3[Co(CN)6]2的晶體結構、形貌表征

a) Co3[Co(CN)6]2的晶體結構示意圖；

b) Co3[Co(CN)6]2的XRD圖譜；

c) Co3[Co(CN)6]2的TGA曲線；

d) Co3[Co(CN)6]2的SEM圖像；

e,f) Co3[Co(CN)6]2的元素分布圖像，；

g) Co3[Co(CN)6]2的TEM圖像，內嵌為其SAED圖像。

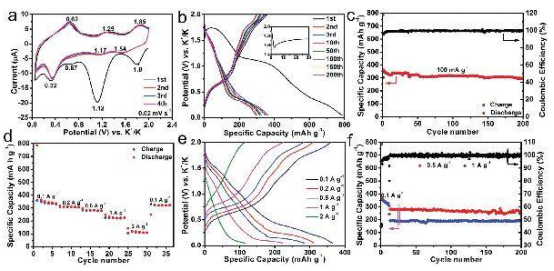

圖2 Co3[Co(CN)6]2作為鉀離子電池負極材料的電化學性能

a) 0.02 mV·s-1掃速下，0.05-2.0 V (vs. K+/K)范圍內Co3[Co(CN)6]2電極的CV曲線；

b) 0.1 A·g-1下，Co3[Co(CN)6]2的恒電流充/放電曲線，內嵌為首圈放電曲線在2.0-1.4 V (vs.

K+/K)區域的放大圖；

c) 0.1 A·g-1下，Co3[Co(CN)6]2的循環性能；

d) 不同電流密度下(0.1-2 A·g-1)，Co3[Co(CN)6]2的充放電容量；

e) 不同電流密度下(0.1-2 A·g-1)，Co3[Co(CN)6]2的電壓曲線；

f) 0.5和1 A·g-1下，Co3[Co(CN)6]2的循環性能。

圖3 Co3[Co(CN)6]2儲鉀機理的研究

a,b) 循環20次后電極充電至2 V(vs. K+/K)的TEM圖像，b圖內嵌為相應的SAED圖譜；

c,d) 循環20次后電極充電至2 V(vs. K+/K)的HRTEM圖像；

e,f) 循環20次后電極充電至2 V(vs. K+/K)的STEM圖像以及相應的鈷元素分布。

  該研究以Co3[Co(CN)6]2為例，研究了PBAs作為鉀離子電池負極材料的性能。在0.05-2.0V (vs. K+/K) 的電壓范圍內，所制備的Co3[Co(CN)6]2具有324.5 mAh·g-1的可逆儲鉀比容量，并且表現出了良好的倍率性能及循環穩定性，其橫電流充放電過程中的庫侖效率高達99.5%，這些性質使得該材料有可能成為鉀離子電池的負極材料。目前，鉀離子電池的研究仍處于非常初級的階段，該研究初步證實了PBAs作為鉀離子電池負極材料的可行性。考慮到PBAs的制備過程簡單且種類多樣，該工作有望為進一步探索含有環境友好且儲量豐富過渡金屬的PBAs作為高性能鉀離子電池電極材料提供新的思路。
