一種用于光催化降解染料廢水的黑磷納米片層的制備方法，該方法具體包括以下步驟： (1)多層黑磷的制備：將除去表面氧化層的赤磷置于研缽中研磨0.5-1h，得到多層黑磷前驅(qū)體，之后將多層黑磷前驅(qū)體在轉(zhuǎn)速為400-600r/min下機(jī)械球磨24-48h，即得到多層黑磷; (2)黑磷納米片層的制備：將多層黑磷與表面活性劑一起加入至水中，進(jìn)行一次超聲后，得到混合溶液，將混合溶液進(jìn)行一次離心后，收集上層清液，得到黑磷納米片層前驅(qū)體，將黑磷納米片層前驅(qū)體加入至水中，攪拌均勻后進(jìn)行二次超聲，之后進(jìn)行二次離心，得到固體沉淀，將該固體沉淀干燥后，即得到所述的黑磷納米片層。
步驟(1)所述的除去表面氧化層的赤磷的制備方法為：將赤磷與水一起加入至水熱釜中，在190-210℃下反應(yīng)10-15h，反應(yīng)結(jié)束后，取出固體，干燥后即得到除去表面氧化層的赤磷。通過(guò)在水熱釜中對(duì)赤磷進(jìn)行高溫?zé)嵴�，以除去赤磷表面的氧化層�?nbsp;
在制備除去表面氧化層的赤磷過(guò)程中，每1mL水中加入0.1-0.2g赤磷。
步驟(1)所述的機(jī)械球磨過(guò)程中，同時(shí)充入氬氣進(jìn)行保護(hù)，防止多層黑磷前驅(qū)體被氧化。 步驟(2)中，所述的表面活性劑的質(zhì)量為多層黑磷質(zhì)量的2.5-5%。
步驟(2)中，所述的一次超聲過(guò)程中，超聲波的頻率為35-45KHz，超聲時(shí)間為1.5-2.5h;所述的二次超聲過(guò)程中，超聲波的頻率為35-45KHz，超聲時(shí)間為0.5-1.5h。
步驟(2)中，所述的一次離心過(guò)程中，離心機(jī)轉(zhuǎn)速為8000-12000r/min，離心時(shí)間為8-12min;所述的二次離心過(guò)程中，離心機(jī)轉(zhuǎn)速為4000-6000r/min，離心時(shí)間為3-8min。
步驟(2)所述的攪拌過(guò)程中，攪拌機(jī)轉(zhuǎn)速為400-600r/min，攪拌時(shí)間優(yōu)選為3-25min，使黑磷納米片層前驅(qū)體均勻分散于水中。
步驟(2)中，所述的表面活性劑包括CTAB、SDS、PVP、P123、SDBS、Brij30、TritonX100或Tween80中的一種或多種。其中，CTAB為十六烷基三甲基溴化銨，SDS為十二烷基硫酸鈉，PVP為聚乙烯吡咯烷酮，P123為聚環(huán)氧乙烷-聚環(huán)氧丙烷-聚環(huán)氧乙烷三嵌段共聚物，SDBS為十二烷基苯磺酸鈉，Brij30為聚氧乙烯月桂醚，TritonX100為聚乙二醇辛基苯基醚，Tween80為失水山梨醇單油酸酯聚氧乙烯醚。

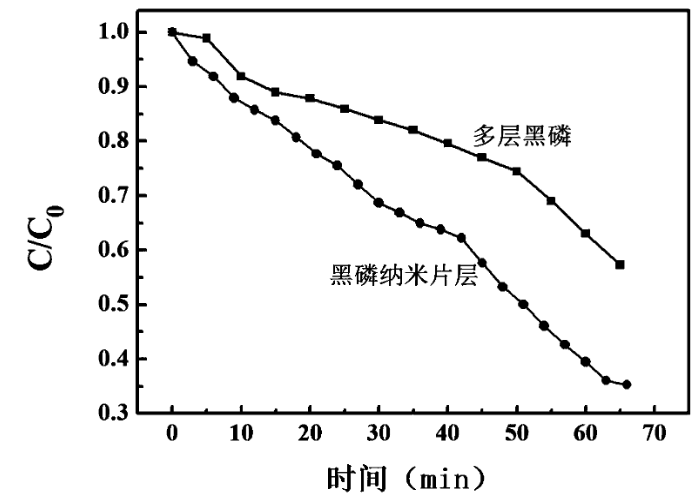

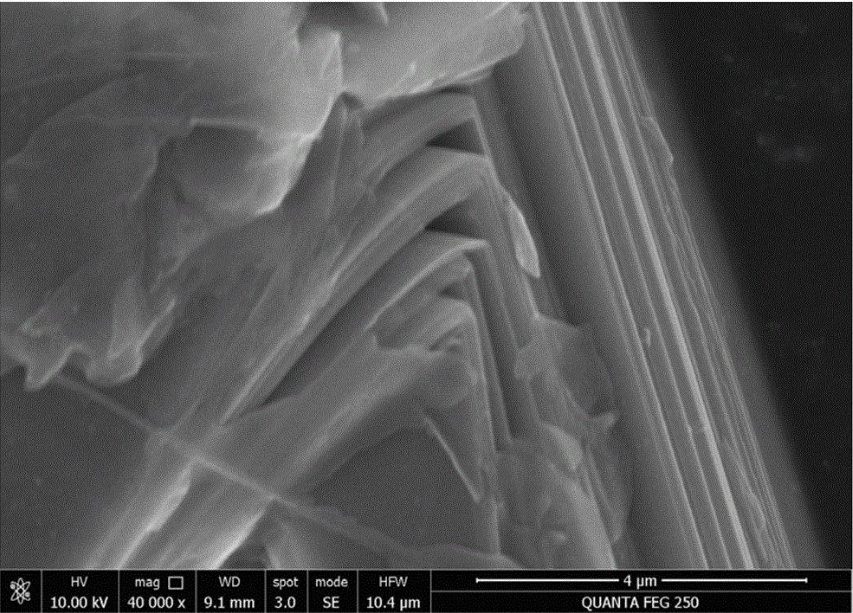

西安pg電子官方生物供應(yīng)黑磷納米材料的相關(guān)定制產(chǎn)品，產(chǎn)品如下：
二硫化鉬納米片負(fù)載黑磷納米片(MoS2/BPNSs)
黑磷-活化石墨烯異質(zhì)結(jié)負(fù)載氮化鎳顆粒
黑磷納米片/硫化銅納米粒子的納米復(fù)合物(CuS/BPNSs)
黑磷烯摻雜金屬有機(jī)框架ZIF-8/BP納米復(fù)合材料
黑磷納米片/金納米粒子復(fù)合材料(AuNP/BPNSs)
四氧化三鈷納米粒子/黑磷納米片復(fù)合材料(Co3O4/BPNSs)
溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途
pg電子官方微信公眾號(hào)
官方微信
庫(kù)存查詢
