為了解決鋰合金嵌脫鋰時(shí)結(jié)構(gòu)不穩(wěn)定的缺點(diǎn),改善硅基材料的循環(huán)性能, 在兩步高能球磨和酸蝕條件下制得了多孔硅 / 石墨復(fù)合材料, 并對其進(jìn)行碳包覆制成多孔硅 / 石墨 / 碳復(fù)合材料。通過TEM , SEM 等測試手段研究了多孔硅材料的結(jié)構(gòu)。作為鋰離子電池負(fù)極材料, 電化學(xué)測試結(jié)果表明多孔硅 / 石墨 / 碳復(fù)合材料相比納米硅 / 石墨 / 碳復(fù)合材料有更好的循環(huán)穩(wěn)定性。

電化學(xué)性能測試

將復(fù)合材料、導(dǎo)電劑乙炔黑、粘結(jié)劑 PVDF( 聚偏氟乙烯 ) 或 LA132 型水性負(fù)極粘結(jié)劑 ( **成分為聚丙烯酸酸類三元共聚物膠乳 ) 按照 80∶10∶10 ( 或 78∶10∶12 、 82∶10∶8) 的質(zhì)量比混合均勻, 攪拌制成漿料。將漿料倒于水平放置的 Cu 箔上 (Cu箔緊貼在玻璃板上 ), 用150 μm 的濕膜制備器進(jìn)行涂膜。涂好的極片放入烘箱中, 80 ℃ 烘干 1 h , 烘干后取出成型、壓片, 壓力為 1 MPa 。極片放入真空烘箱中干燥, 溫度為 120 ℃ , 時(shí)間 4 h 以上。實(shí)驗(yàn)電池裝配是在充滿氬氣的手套箱中進(jìn)行。制備的復(fù)合材料作測試半電池的正極, 以金屬 Li 片作測試半電池的負(fù)極, 1 mol · L -1 LiPF 6 /EC∶DMC( 體積比 1∶1) 為電解液, 組裝成 CR2016 型扣式電池。實(shí)驗(yàn)電池的恒電流充放電性能測試采用武漢 Land 電池測試系統(tǒng) ( 量程為 0~10 mA) , 充放電電流密度為0.2 mA · cm -2 , 充放電截止電壓為 0.01/1.4 V 。

性能表征分析

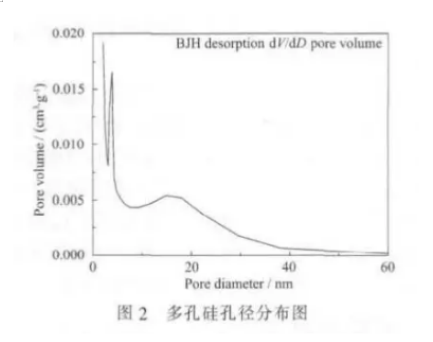

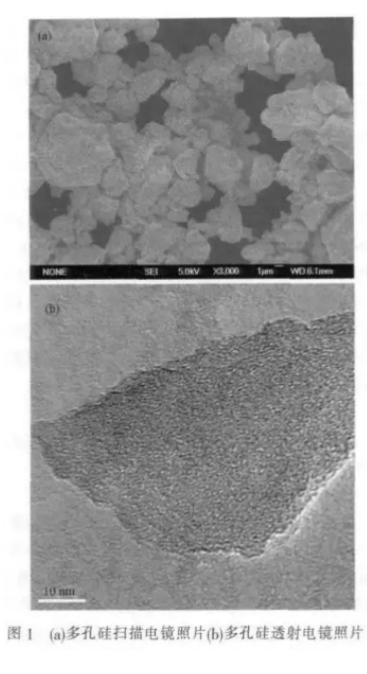

采用掃描電鏡觀察粉末的顆粒狀況。從圖 1(a)可以看出, 多孔硅顆粒分布在 2~5 μm 。采用透射電鏡考察顆粒的微觀結(jié)構(gòu)。圖 1(b) 中, 白色點(diǎn)代表多孔硅顆粒表面的納米孔, 孔徑處于納米級。依據(jù)氮?dú)馕�附的靜態(tài)容量法測定了多孔硅的孔徑分布。如圖2所示, 孔徑基本都在 40 nm 以下, 而以 1~4 nm 居多。

電化學(xué)測試結(jié)果及分析

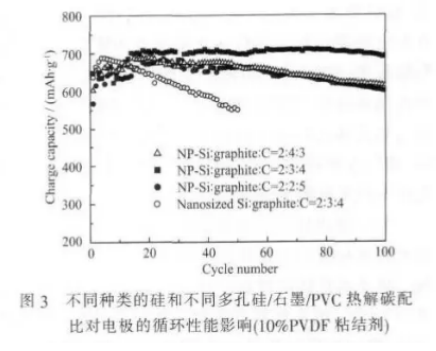

圖 3 是硅質(zhì)量分?jǐn)?shù)均為 23% 左右, 而硅的種類和復(fù)合物組成不同的復(fù)合材料的循環(huán)性能比較。所有的樣品都是采用相同的合成方法。可以看出硅、石墨和 PVC 熱解碳的比例為 2∶3∶4時(shí),采用多孔硅的樣品的循環(huán)性能明顯優(yōu)于采用納米硅顆粒的樣品。主要的原因是, 多孔硅顆粒中充滿了納米大小的孔,很好地**了充放電過程中硅的體積變化, 從而明顯改善了電極的穩(wěn)定性。

石墨添加量過高和過低的復(fù)合材料循環(huán)穩(wěn)定性都較差, 硅、石墨和熱解碳質(zhì)量比為 2∶3∶4 的復(fù)合材料循環(huán)穩(wěn)定性較佳。按照我們對復(fù)合材料的設(shè)計(jì), 熱解碳相當(dāng)于粘接劑, 將硅與石墨包覆粘結(jié)在一起。當(dāng)石墨含量較少時(shí), 由于缺乏富有彈性的石墨的緩沖,復(fù)合材料的穩(wěn)定性相對較差。當(dāng)石墨比例高而熱解碳含量少時(shí), 起包覆粘結(jié)作用的熱解碳不足, 使熱解碳區(qū)域在嵌鋰過程中承受硅很大的體積變化, 容易導(dǎo)致局部機(jī)械粉碎并可能與石墨顆粒脫開, **表現(xiàn)為循環(huán)性能的衰退。

根據(jù)圖 3 , 硅含量為 23% 的復(fù)合材料中石墨添加量以 33% 為宜。石墨含量為 33% 的多孔硅 / 石墨 /碳復(fù)合材料首次充放電效率一般在 63%~69% 之間,不含石墨的多孔硅 / 碳復(fù)合材料首次充電效率一般在 55%~60% 之間, 也就是說加入 33% 的石墨可以減少復(fù)合材料的首次不可逆容量, 提高首次充放電效率。

采用兩步高能球磨、酸蝕處理和碳包覆制成多孔硅 / 石墨 / 碳復(fù)合材料。電化學(xué)測試結(jié)果表明, 多孔硅 / 石墨 / 碳復(fù)合材料相比納米硅 / 石墨 / 碳復(fù)合材料有更好的循環(huán)穩(wěn)定性, 可能的原因是多孔硅顆粒中的納米孔結(jié)構(gòu)在很大程度上緩解了硅在充放電過程中的體積變化。同時(shí), 復(fù)合體組成配比、熱解碳前驅(qū)物、粘結(jié)劑種類和用量也會對材料的電化學(xué)性能產(chǎn)生較大的影響。其中以使用 10wt% 的 LA132 粘結(jié)劑的電極200次 循環(huán)以后充電容量保持在649.9mAh·g-1,幾乎沒有衰減。良好的電化學(xué)性能表明多孔硅 / 石墨 / 碳復(fù)合材料有望成為新一代鋰離子電池負(fù)極材料。

西安pg電子官方生物可以提供碳負(fù)極材料、合金類負(fù)極材料、錫基負(fù)極材料、含鋰過渡金屬氮化物負(fù)極材料、Fe2O3、Co3O4、TiO2以及金屬硫化物等復(fù)合電極材料及鈦基氧化物及其復(fù)合材料,包括Co摻雜的Li4Ti5O12納米纖維,Pd/CeO2-TiO2納米纖維膜和N-TiO2/g-C3N4復(fù)合材料等一系列鋰離子電池負(fù)極材料，支持定制。

相關(guān)定制列表

稻殼衍生的硅基復(fù)合材料

TiO2-GNs納米復(fù)合材料

Fe3O4/Fe3C/TiO2@C復(fù)合纖維

TiO2@PC作為鋰離子電池

SnO2@TiO2復(fù)合薄膜材料

Li4Ti5012/TiO2納米復(fù)合材料

片層TiO2/SnO2復(fù)合材料

S@TiO2/PPy鋰硫電池復(fù)合正極材料

鋰離子電池負(fù)極材料Li4Ti5O12/TiO2/Ag

TiO2/石墨烯及TiO2/Fe3O4復(fù)合結(jié)構(gòu)

納米二氧化鈦/多孔碳納米纖維復(fù)合材料

鋰離子電池負(fù)極材料CoMn2O4C/Li4Ti5O12Fe2O3@TiO2

納米金屬/TiO2復(fù)合材料

碳納米管與金屬氧化物復(fù)合材料

LTO/CNFs復(fù)合材料

二氧化鈦包覆硫化亞錫(TiO2@SnS)復(fù)合材料

鋰離子電池TiO2/石墨烯納米復(fù)合材料

鋰離子電池負(fù)極材料Li_4Ti_5O_(12)

TiO2/石墨烯氣凝膠復(fù)合材料

銳鈦礦型TiO2鈉離子電池負(fù)極材料

錳氧化物及其復(fù)合物作為鋰離子電池負(fù)極材料

TiO2P2O5納米復(fù)合材料

共軛聚合物/二氧化鈦納米管復(fù)合材料

Fe3O4/TiO2復(fù)合材料

多孔Fe_3O_4復(fù)合材料

碳、二氧化鈦基納米復(fù)合材料

LTO/CNFs復(fù)合材料

Li4Ti5O12對LTO/TiO2復(fù)合材料

鈦酸鋰及炭包覆鈦酸鋰復(fù)合材料

摻雜SnO2納米晶和TiO2-Graphene復(fù)合材料

TiO2@carbon復(fù)合材料

鈦酸鋰/碳納米纖維鋰離子電池負(fù)極材料

多壁碳納米管/二氧化鈦納米復(fù)合材料(TiO2@MWNTs)

雙殼層Si/TiO2/CFs復(fù)合材料

雙殼結(jié)構(gòu)(SiO2@TiO2@C)作為鋰離子電池的負(fù)極材料

鳥巢狀TiO2納米線TiO2/Co3O4復(fù)合材料

SnO2/TiO2復(fù)合材料

互穿網(wǎng)絡(luò)結(jié)構(gòu)CNT@TiO_2多孔納米復(fù)合材料

C@MoS2,Fe3O4@C和TiO2@C材料

TiO2/RGO負(fù)極材料

TiO2@MoS2分級結(jié)構(gòu)復(fù)合材料

Li4Ti5O12-TiO2復(fù)合材料

Si@TiO2&CNTs復(fù)合材料

核殼Co3O4@a-TiO2微/納米結(jié)構(gòu)作為鋰離子電池的負(fù)極材料

石墨烯復(fù)合一維二氧化鈦納米材料

鋰硫電池TiO2/S復(fù)合正極材料

Li4Ti5O12材料

3D多孔石墨烯與P25(TiO2)復(fù)合用于鋰離子電池

TiO2CoPtTiO2/CoPt/FeOx鋰離子負(fù)極材料三維有序大孔(3DOM)材料

雪花狀二氧化鈦/二維納米碳化鈦復(fù)合材料

新型活性組分/石墨化介孔碳復(fù)合材料

20TiO2-GC納米復(fù)合材料

TiO_2/石墨烯及TiO_2/Fe_3O_4復(fù)合材料

Li4Ti5O12/rutile-TiO2鋰離子電池負(fù)極材料

納米碳材料(石墨烯rGO和多壁碳納米管MCNTs)的三維納米復(fù)合材料

二氧化鈦納米線/二維層狀碳化鈦復(fù)合材料

Si和TiO2復(fù)合合成鋰離子電池復(fù)合負(fù)極材料

以上內(nèi)容來自pg電子官方小編zzj 2021.4.27
