疏水SiO2氣凝膠的制備

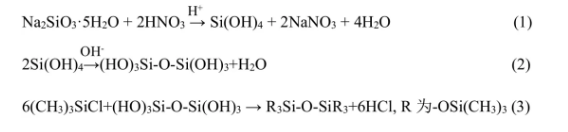

所用的溶膠凝膠法是利用液相混合的方式，快速而又簡便的制備疏水SiO2氣凝膠。該方法制備SiO2氣凝膠主要包括以下三個步驟：

反應(yīng)(1)是在加堿前，形成硅酸溶膠的過程；反應(yīng)(2)是在加堿后，通過縮聚形成由硅氧鍵形成凝膠的過程；反應(yīng)(3)是改性的機理，即改性劑三甲基氯硅烷的碳硅鍵發(fā)生斷裂，這時氣凝膠表面的硅羥基上的H與斷鍵結(jié)合，斷掉的H和Cl結(jié)合生成HCl，從而甲基就嫁接到氣凝膠粉體的表面，完成改性的過程。

稱取五水硅酸鈉（Na2SiO3·5H2O）10.60g（0.05mol），加入50mL超純水，攪拌至完全溶解得到硅酸鈉水溶液；在Na2SiO3溶液中，逐滴加入1M的稀硝酸100mL（配置方法：取濃硝酸7.2mL，加水至100mL即可得到1M稀硝酸溶液），得到溶膠；接著加入一定量的NaOH固體（用量按實驗三個水平選取，依次為0.40g、0.60g和0.80g），持續(xù)攪拌，當(dāng)將燒杯傾斜45o，燒杯內(nèi)的反應(yīng)溶液不再流動即停止攪拌，得到凝膠；把凝膠置于一定溫度的水浴中靜置老化一定時間（老化溫度和老化時間按實驗三個水平選�。�，接著經(jīng)過離心和洗滌（包括水洗和醇洗，其中醇洗是用無水乙醇先浸泡2h，再離心，而水洗則不用浸泡，直接離心）得到濕凝膠；將濕凝膠置于正己烷和TMCS的混合液（體積比為8:1）中浸泡4h，離心過濾，緊接著在室溫下于TMCS溶液中陳化24h，得到改性的濕凝膠；*后于干燥箱中，采用分段升溫（60℃、90℃、120℃各2h）的方式干燥，得到改性的氣凝膠。

供應(yīng)產(chǎn)品目錄：

磁性多孔氣凝膠

氧化石墨烯/二氧化硅雜化氣凝膠

單模微波法合成碳氣凝膠

納米多孔結(jié)構(gòu)的磁性復(fù)合微球

多孔納米Fe3O4/SiO2復(fù)合磁性微球

超輕高彈絲素微納米纖維氣凝膠

MnO_2微球/石墨烯氣凝膠復(fù)合材料(MnO_2/GA)

納米孔硅氣凝膠/聚苯乙烯核殼復(fù)合材料

Fe3O4-SiO2氣凝膠

載銀二氧化硅微球聚酰亞胺氣凝膠

納米孔二氧化硅氣凝膠

高韌性二氧化硅氣凝膠聚氨酯復(fù)合保溫墻板

三維(3D)多孔的Co_3O_4/石墨烯氣凝膠(GA)

硅溶膠增強型炭氣凝膠

微球形SiO2氣凝膠

(羧甲基)纖維素氣凝膠

多元酸催化炭氣凝膠

具有微納多孔結(jié)構(gòu)的ZrO2-Al2O3復(fù)合氣凝膠

基于ZnO微球復(fù)合的RGO氣凝膠(ZnO/GAs)

金屬氧化物/石墨烯氣凝膠

鈦硅復(fù)合氣凝膠

兼具微米多孔納米多孔的微納多孔結(jié)構(gòu)的氧化物復(fù)合氣凝膠

聚苯胺/二氧化硅/氧化石墨烯復(fù)合氣凝膠

微細二氧化硅氣凝膠

碳凝膠/SiO2凝膠復(fù)合氣凝膠

超浸潤/超彈性生物質(zhì)氣凝膠

超親水纖維素/環(huán)糊精基聚電解質(zhì)刷復(fù)合氣凝膠

SnO2@TiO2/石墨烯復(fù)合氣凝膠

用于內(nèi)毒素吸附的石墨烯微球氣凝膠

自支撐二氧化硅氣凝膠薄膜

負載磁性納米粒子的石墨烯氣凝膠

高氫含量硼氫化鋰/碳氣凝膠復(fù)合材料

木質(zhì)素氮摻雜碳氣凝膠

煅燒/三聚氰胺-甲醛/石墨烯氣凝膠(cMF-GA)

FeCoNi@C/碳纖維氣凝膠

柔韌型二氧化硅氣凝膠

含負電荷的纖維素/玻璃粉復(fù)合氣凝膠

含正電荷的纖維素/環(huán)糊精微球聚電解質(zhì)刷復(fù)合氣凝膠

納米二氧化硅聚氨酯氣凝膠復(fù)合載體

尺寸可調(diào)的納米級大孔海藻酸鈣/氧化石墨烯復(fù)合氣凝膠(mp-CA/GO)

納米纖維素復(fù)合凝膠微球

生物質(zhì)炭基金屬硫化物氣凝膠

雜化PAN硅氣凝膠

尺寸PPy納米微球的HGPA-0.75雜化氣凝膠

二氧化硅/碳(SiO_2/C)復(fù)合氣凝膠材料

三維多孔,導(dǎo)電CNT/石墨烯氣凝膠(3DCG)

yyp2021.4.22
