黑磷納米片，是繼石墨烯之后新發(fā)現(xiàn)的一類新型二維納米材料。黑磷納米片的多褶皺結(jié)構(gòu)使其具有比石墨烯更大的比表面積。另外，單層黑磷納米片的能帶隙可達(dá)2.0 eV，這使得黑磷納米片的吸收范圍跨越紫外和可見光區(qū)域。黑磷納米片獨(dú)特的結(jié)構(gòu)和物理化學(xué)性質(zhì)使其在**載體，**光熱**和光動(dòng)力學(xué)**方面也顯示出良好的應(yīng)用前景。
通過超聲剝離的方法制備黑磷納米片，由于黑磷納米片的多褶皺結(jié)構(gòu)以及表面帶有負(fù)電荷，實(shí)現(xiàn)了對抗****阿霉素的**負(fù)載，其負(fù)載量高達(dá)950%，遠(yuǎn)遠(yuǎn)高于目前納米藥物載體的負(fù)載量。特別是在近紅外光照下，黑磷納米片可**的產(chǎn)生光熱和活性氧，光熱一方面可以加快阿霉素的釋放，并增加細(xì)胞膜的通過性和對**的攝取。體外和體內(nèi)實(shí)驗(yàn)結(jié)果表明，通過黑磷納米片，可將阿霉素的化療、黑磷的光熱和光動(dòng)力活性**結(jié)合起來，實(shí)現(xiàn)三種**模式的聯(lián)合，**消除**。

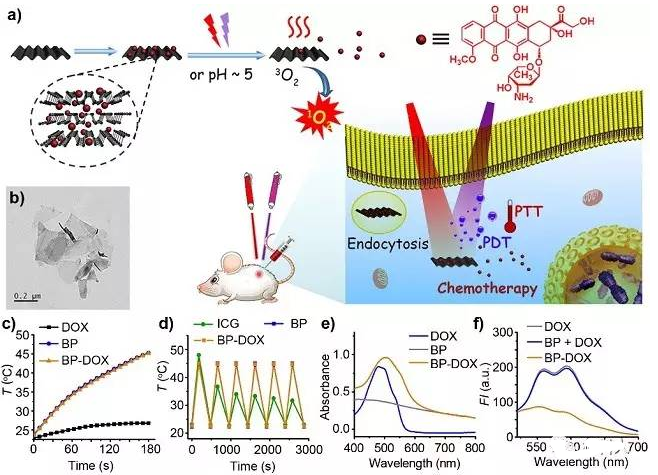

圖1. 黑磷納米片用于**聯(lián)合**的設(shè)計(jì)及表征
（a）黑磷納米片可以**負(fù)載阿霉素，經(jīng)細(xì)胞內(nèi)吞進(jìn)入**細(xì)胞，光照下可引發(fā)**的快速釋放，同時(shí)結(jié)合黑磷的光熱和光動(dòng)力活性，實(shí)現(xiàn)三種模式聯(lián)合殺滅**細(xì)胞。
（b）黑磷納米片的TEM圖
（c-d）黑磷納米片的良好光熱特性及光熱穩(wěn)定性
(e-f）紫外-可見吸收光譜和熒光光譜變化證明阿霉素與黑磷納米片之間存在相互作用

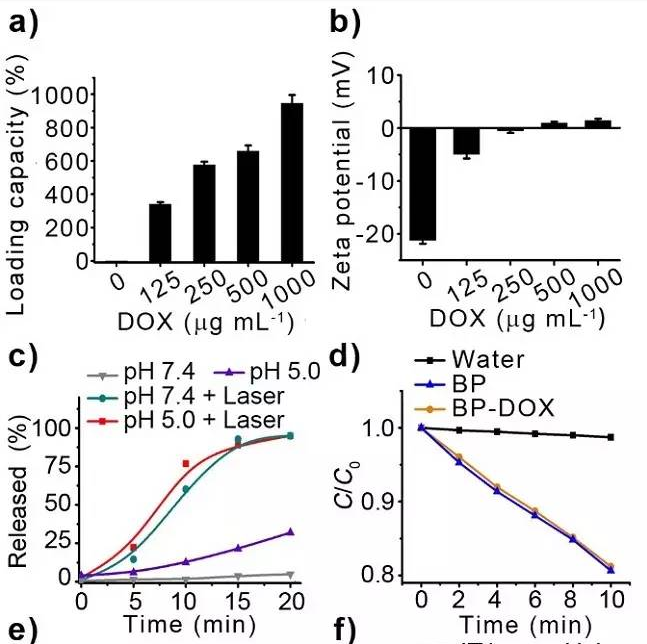

圖2. 黑磷納米片**負(fù)載，**釋放，光動(dòng)力活性和生物相容性表征
（a-b）黑磷納米片對阿霉素的負(fù)載量高達(dá)950%以上，負(fù)載過程依靠靜電吸附和氫鍵作用
（c）**在**弱酸性環(huán)境和近紅外光控制下快速釋放
（d）負(fù)載阿霉素的黑磷納米片具有良好的光動(dòng)力活性

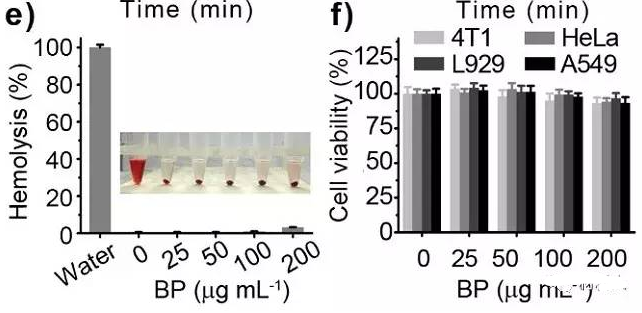

（e-f）溶血實(shí)驗(yàn)和細(xì)胞毒性實(shí)驗(yàn)說明黑磷納米片具有良好的生物相容性

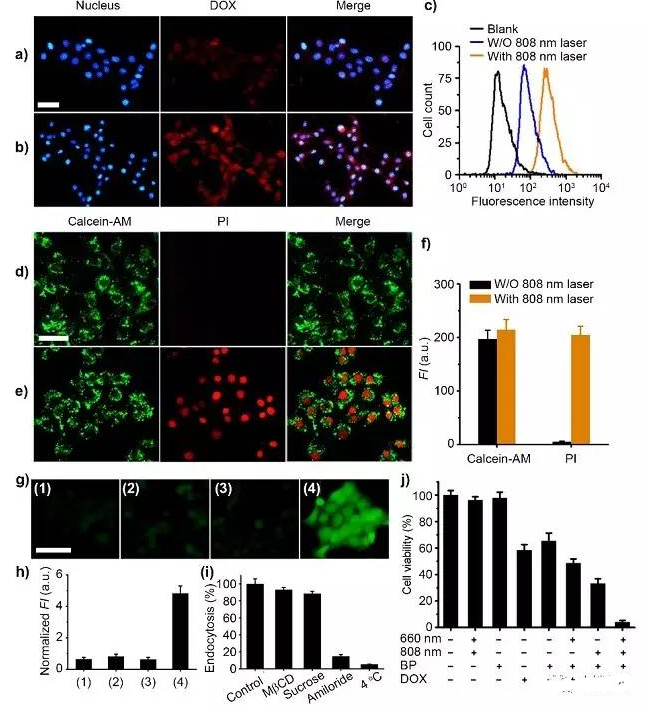

圖3. 黑磷納米載藥體系在細(xì)胞內(nèi)抗**過程
（a-c）808 nm近紅外光可促進(jìn)黑磷納米載藥體系在細(xì)胞內(nèi)釋放**
（d-f）黑磷的光熱活性可以增加細(xì)胞膜的通透性,（g）660 nm近紅外光照下黑磷納米片可引起胞內(nèi)活性氧水平增高
（h-i）黑磷納米片主要通過巨胞飲作用進(jìn)入細(xì)胞
（j）黑磷納米載藥體系通過光熱/光動(dòng)力/化療聯(lián)合****細(xì)胞生長

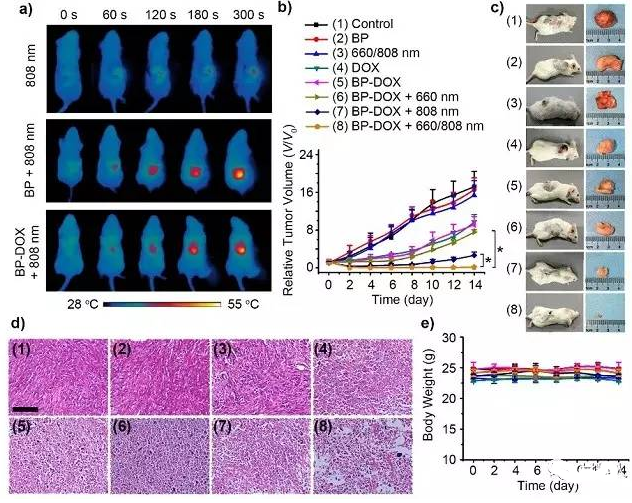

圖4. 黑磷納米載藥體系在體內(nèi)的抗**作用
（a）808 nm近紅外光照下黑磷納米片可以引起**部位溫度升高
（b-d）黑磷納米載藥體系通過光熱/光動(dòng)力/化療聯(lián)合消除**,（e）**過程對小鼠損傷較小
西安pg電子官方生物提供黑磷納米片相關(guān)定制產(chǎn)品：
稀土上轉(zhuǎn)換發(fā)光納米粒子-黑磷納米片的納米復(fù)合物
黑磷-活化石墨烯異質(zhì)結(jié)負(fù)載氮化鎳顆粒
溫馨提示：西安pg電子官方生物科技有限公司供應(yīng)的產(chǎn)品僅用于科研，不能用于其他用途
pg電子官方微信公眾號
官方微信
庫存查詢
